创建高可用虚拟 IP

最后更新时间：2024-12-17 17:52:27

本章节介绍如何在控制台创建高可用虚拟 IP（HAVIP），以及 HAVIP 创建后，在第三方软件中如何进行配置等后续操作。
﻿
操作步骤
1. 登录 私有网络控制台，在左侧导航栏中，选择IP 与网卡 > 高可用虚拟 IP。
2. 在 HAVIP 管理页面，选择所在地域，单击申请。
3. 在弹出的申请高可用虚拟 IP 对话框中，配置 HAVIP 的参数。
名称：填写 HAVIP 的名称。
私有网络：选择待创建 HAVIP 所在的私有网络。
子网：HAVIP 具有子网属性，请选择所在子网。
IP 地址：支持自动分配和手动填写。选择自动分配系统将从子网中分配一个 IP 地址；选择手动填写，需填写子网网段范围内的可用 IP 地址，且不能为系统保留 IP，例如，所属子网网段为：10.0.0.0/24，则可填的内网 IP 范围为：10.0.0.2 - 10.0.0.254。
4. 单击确定，创建成功的 HAVIP 展示在列表中，主要状态信息如下。
﻿

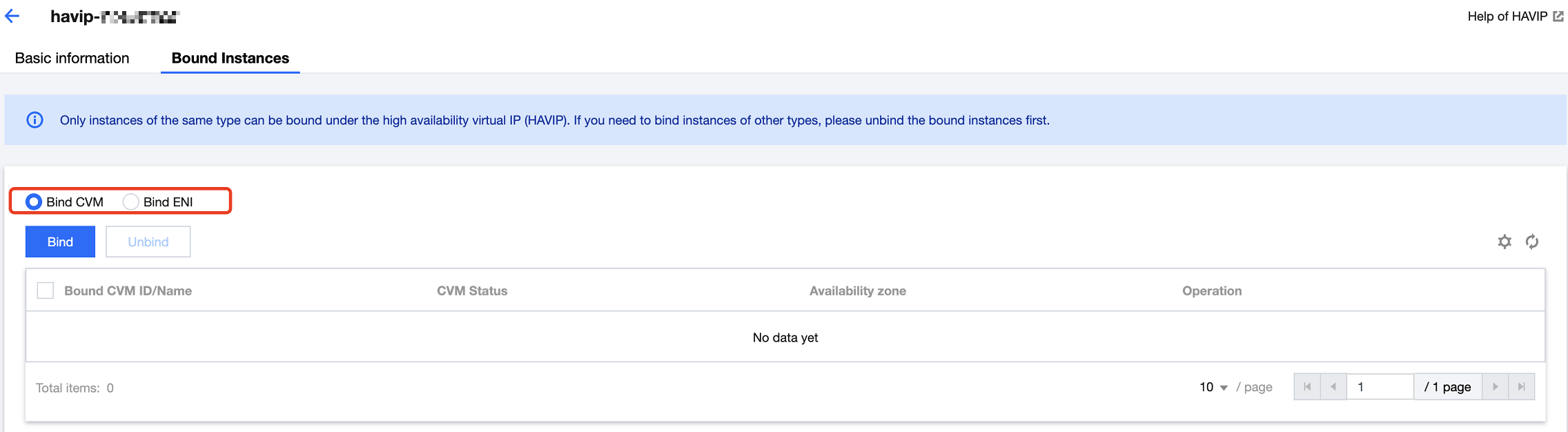

5. 单击 HAVIP ID，在详情页选择绑定的实例，填写 HAVIP 可切换的实例范围。
﻿
说明：
为了避免 HAVIP 被非预期中的云服务器抢占，导致业务异常，高可用虚拟 IP 创建后，默认开启切换范围限制功能。
高可用虚拟 IP 只能绑定同一类型的实例，如云服务器和弹性网卡不能同时选择。
绑定弹性网卡当前仅支持选择已绑定 CVM 实例的弹性网卡，主网卡暂不支持绑定。
切换范围选择云服务器时，可以再云服务器上的所有弹性网卡之前切换，包括主网卡。
后续操作

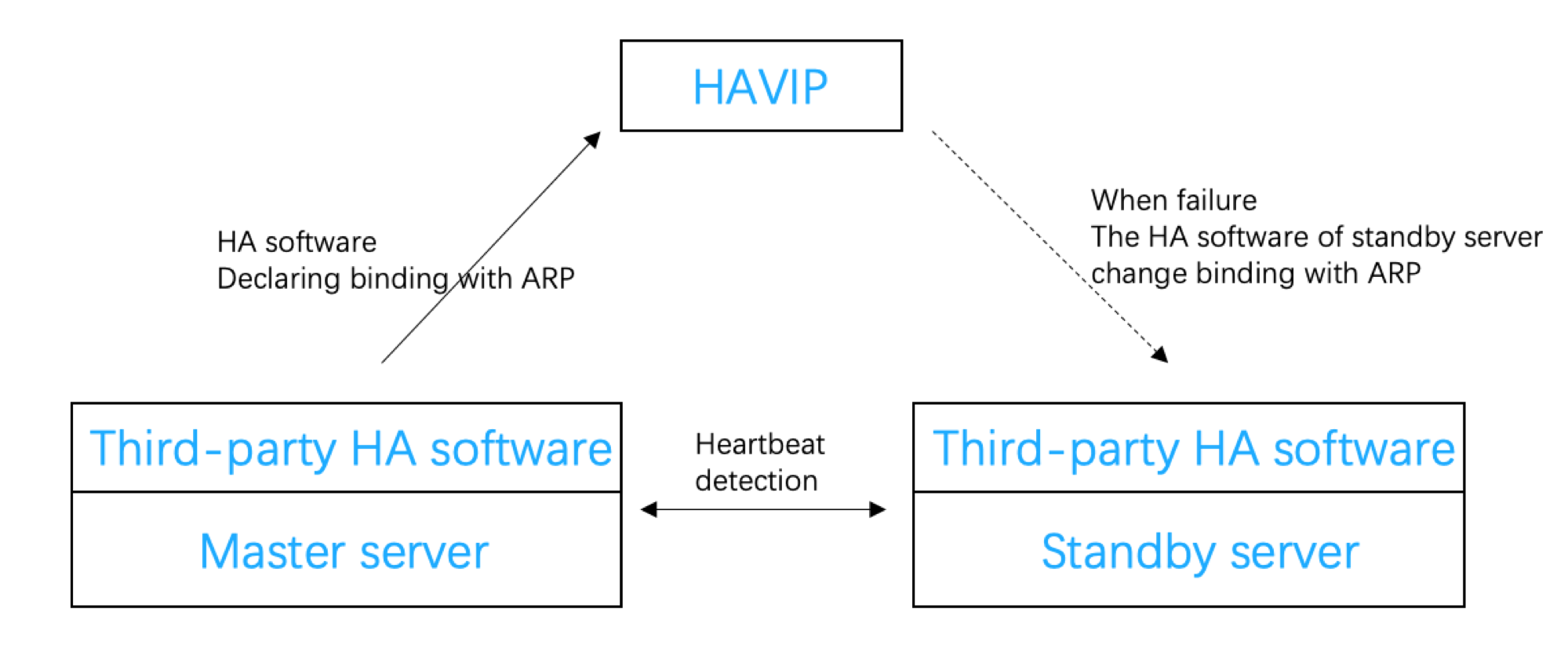

HAVIP 用于配合第三方 HA 软件使用，创建后还需要在第三方 HA 软件中操作（HAVIP 只是被操作的对象，作为可被声明绑定的内网 IP，操作的发起方为第三方 HA 软件，不在 HAVIP 的控制台实现绑定和解绑）。即：在第三方 HA 软件中，将 HAVIP 指定为可漂移的 VIP（Virtual IP Address），然后由第三方 HA 软件通过 ARP 协议指定 HAVIP 要绑定的网卡。示意图如下：
﻿
传统物理设备环境下，所有内网 IP 默认都是可以通过 ARP 协议绑定到网卡上的，都可以在 HA 软件中指定为可漂移的 IP。而在公有云环境下普通内网 IP 禁止 ARP 协议，若在 HA 软件中指定普通内网 IP 为可漂移的 IP，会导致漂移失败，因此在云服务器内的 HA 软件中，需要将 HAVIP 指定为可漂移的 VIP。该操作与第三方 HA 软件在非云平台的操作完全一样。
说明：
常见的 HA 软件有：Linux 下的 HeartBeat、keepalived、pacemaker，Windows下的 MSCS 等。
在 HA 软件指定 VIP 时（配置文件），填入您创建的 HAVIP 即可，配置示例如下：
vrrp_instance VI_1 {
#注意主备参数选择
    state MASTER               #设置初始状态为"备"。
    interface eth0             #设置绑定 VIP 的网卡，例如 eth0
    virtual_router_id 51       #配置集群 virtual_router_id 值
        nopreempt                  #设置非抢占模式
        preempt_delay 10           #抢占延时10分钟
    priority 100               #设置优先级，值越大优先级越高
    advert_int 1               #检查间隔，默认1秒
    authentication {           #设置认证
        auth_type PASS          #认证方式
        auth_pass 1111          #认证密码
    }
        unicast_src_ip 172.16.16.5 #设置本机内网IP地址
        unicast_peer{
        172.16.16.6                #对端设备的 IP 地址
        }
    virtual_ipaddress {
        172.16.16.12               #设置“高可用虚拟IP”为可漂移的IP
    }
    }
在云服务器的 HA 软件中配置了 HAVIP 后，控制台中该 HAVIP 的状态将显示后端网卡和已生效服务器信息。
﻿
常见配置案例请参考：
﻿最佳实践 - 用 HAVIP+Keepallved 搭建高可用主备集群﻿
﻿最佳实践 - 用 HAVIP + Windows Server Failover Cluster 搭建高可用 DB﻿
相关文档
高可用虚拟 IP 与普通内网 IP 类似，均支持在控制台绑定或解绑 EIP，如果您有公网通信的需求，可参考 绑定或解绑 EIP，如无，可不绑定 EIP。
