使用应用镜像实践 K3s 容器集群管理

最后更新时间：2022-06-16 16:48:50

操作场景
K3s 是开源、极轻量的 Kubernetes 发行版，目前为 CNCF 云原生计算基金会沙箱项目。K3s 对服务器计算资源要求较低，可单机运行。K3s 应用镜像已预置 Kubernetes-dashboard 可视化工具，方便您通过浏览器进行 Kubernetes 集群管理。本文介绍如何使用 K3s 应用镜像搭建 Kubernetes 集群管理环境。
说明：
本文示例 K3s 镜像底层基于  CentOS 8.2 64位操作系统。应用镜像会进行不定期更新，请以购买页面实际镜像信息为准。
操作步骤
使用 K3s 镜像创建实例
1. 登录 轻量应用服务器控制台。配置如下参数：
地域、可用区：建议选择靠近目标客户的地域及可用区，降低网络延迟、提高您的客户的访问速度。
镜像：选择 “K3s” 应用镜像。
实例套餐：按照所需的服务器配置（CPU、内存、系统盘、峰值带宽、每月流量），选择一种实例套餐。
实例名称：自定义实例名称，若不填则默认使用所选镜像名称。批量创建实例时，连续命名后缀数字自动升序。例如，填入名称为 LH，数量选择3，则创建的3个实例名称为 LH1、LH2、LH3。
购买时长：默认1个月。
购买数量：默认1台。
2. 单击立即购买，并根据页面提示提交订单完成支付。
配置轻量应用服务器网络防火墙
1. 在“服务器”页面中，选择并进入实例详情页。

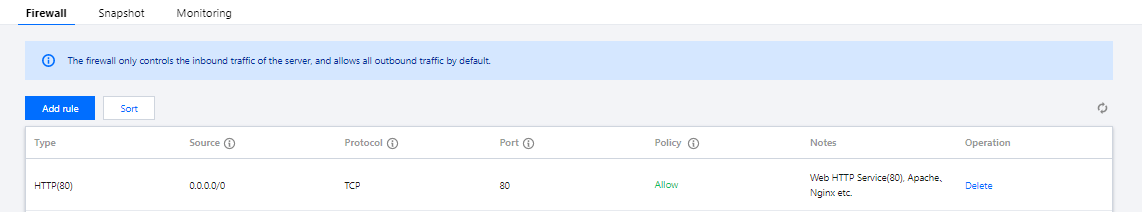

2. 选择防火墙页签，单击添加规则后根据界面提示放通9090端口。如下图所示：
说明：
Kubernetes Dashboard 默认端口为9090。
﻿
﻿
﻿
登录 Kubernetes Dashboard
1. 在“服务器”页面中，选择并进入实例详情页。
2. 选择应用管理页签，进入应用管理详情页。您可以在此页面查看应用的各项配置信息。

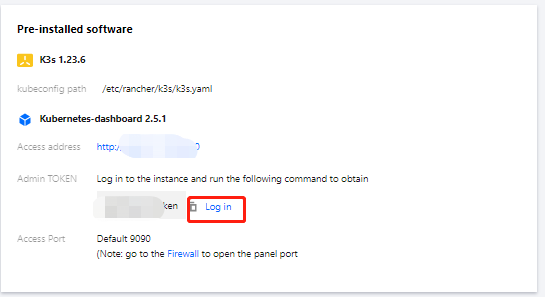

3. ﻿在“应用内软件信息”栏中
，单击
﻿
，复制 Kubernetes Dashboard 的管理员 TOKEN。如下图所示：

﻿
﻿
4. 在“应用内软件信息”栏中，单击登录。
5. 在弹出的登录窗口中，粘贴并执行 步骤3 获取的命令，按 Enter。
6. ﻿记录返回结果 TOKEN 值
。如下图所示：
﻿
﻿
7. 在“应用内软件信息”栏中获取“访问地址”，并使用浏览器访问，进入 Kubernetes Dashboard。

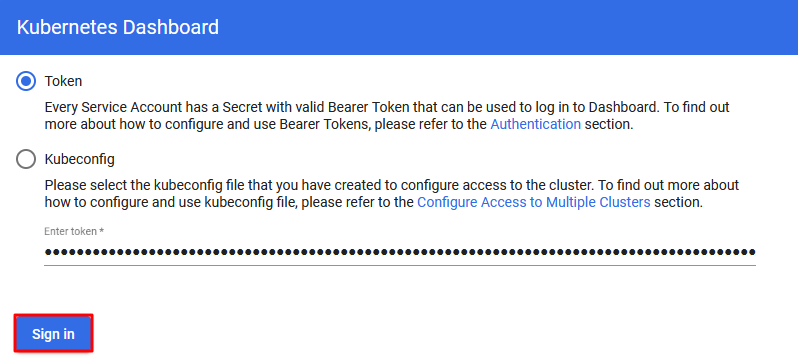

8. 在登录页面中，输入 步骤6 获取的 TOKEN 后，单击 Sign in。如下图所示：
﻿

登录成功后，即可使用 Kubernetes Dashboard 进行集群管理操作。
相关操作
增加集群节点
使用 K3s 应用镜像创建的实例即为集群 Master 节点。您可参考本步骤，向集群中增加其他 Node 节点。
1. ﻿进入实例详情页
，选择防火墙页签，参考 配置轻量应用服务器网络防火墙 步骤放通 TCP:6443、UDP:8472 及 TCP:10250（用于获取 Node 节点的监控信息） 端口。
2. 在“应用内软件信息”栏中，单击登录。
3. 在弹出的登录窗口中，执行以下命令，加入集群节点 IP。
k3s-add-node {node-ip}
说明：
Master 节点操作系统为 CentOS 8.2，建议您添加同地域、同可用区及同系列操作系统的其他轻量应用服务器实例作为集群 Node 节点。您可先使用 CentOS 8.2 系统镜像参考 快速创建 Linux 实例 创建实例，再通过以上命令将实例加入集群作为 Node 节点。
Node 节点需与 Master 节点内网互通。
同账号下同一地域内的不同轻量应用服务器默认内网互通。更多轻量应用服务器内网连通能力介绍，请参见 内网连通性说明。
实例间的网络访问受到防火墙的控制，TCP:6443、UDP:8472及 TCP:10250 端口默认未在防火墙中放通，您需按照 步骤1 放通端口。
示例命令如下：
[lighthouse@VM-5-100-centos ~]$ k3s-add-node 10.0.5.158
返回信息如下所示：
Please ensure firewall rule(TCP:6443) of master node has been allowed!
root@10.0.5.158's password:
4. 输入待加入节点的 root 用户密码，并按 Enter。待节点初始化结束后，将会加入集群。
说明：
若您未设置或忘记 root 用户密码，可参考 重置密码 进行设置。
修改 NodePort
默认 NodePort 范围为30000 - 32767。某些情况下，因为网络策略限制，您可能需要修改 NodePort 的端口范围，可参考以下步骤完成修改：
1. 进入实例详情页，选择防火墙页签，参考 配置轻量应用服务器网络防火墙 步骤放通修改的 NodePort。例如 30000-42767 端口。
2. 在实例详情页的“远程登录”中，单击登录。
3. 执行以下命令，编辑 k3s.service 配置文件。
sudo vi /etc/systemd/system/k3s.service
4. 按 i 进入编辑模式，找到 ExecStart 并增加 --service-node-port-range 参数指定 NodePort。例如：
ExecStart=/usr/local/bin/k3s server --write-kubeconfig-mode=644 --service-node-port-range=30000-42767

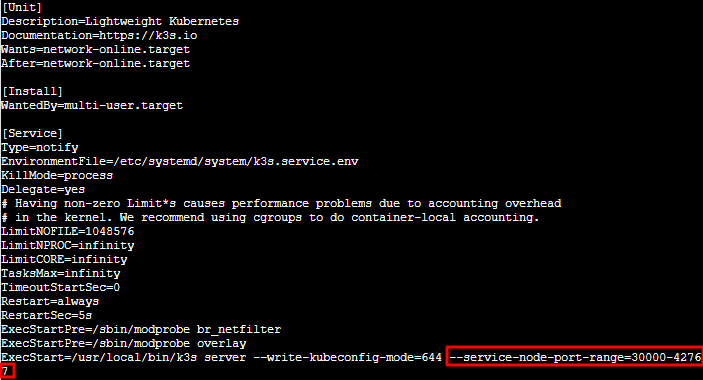

修改完成后，如下图所示：
﻿
﻿
5. 按 Esc 输入 :wq 保存修改并退出编辑模式。
6. 执行以下命令，并输入 root 用户密码重启 K3s 服务，使配置生效。
systemctl daemon-reload && systemctl restart k3s
开启 HTTPS 访问
可参考 安装 SSL 证书 文档为您的网站安装 SSL 证书并开启 HTTPS 访问。
