图形编辑模式特性
平台支持以图形编辑模式编辑 WDL 工作流，您可以通过直观的图形界面和拖拉拽操作，轻松地创建和编辑工作流，定义任务间的依赖关系。图形编辑模式具有以下特性：
低代码：在组件内容编辑器直接定义和编辑任务的输入、输出、参数等属性，无需编写复杂工作流代码。
细颗粒度：颗粒度细至 Task 级，支持任务组、条件组等多种组件，自由灵活。
可预览：通过 DAG 概览图实时预览工作流的结构和任务间的依赖关系，便于调整和优化。
高复用性：任务中定义的输入输出支持复用，方便灵活。
方便快捷：支持快捷使用平台公共数据及公共镜像。
可迁移：支持一键导出工作流代码文件（WDL），流程可迁移。

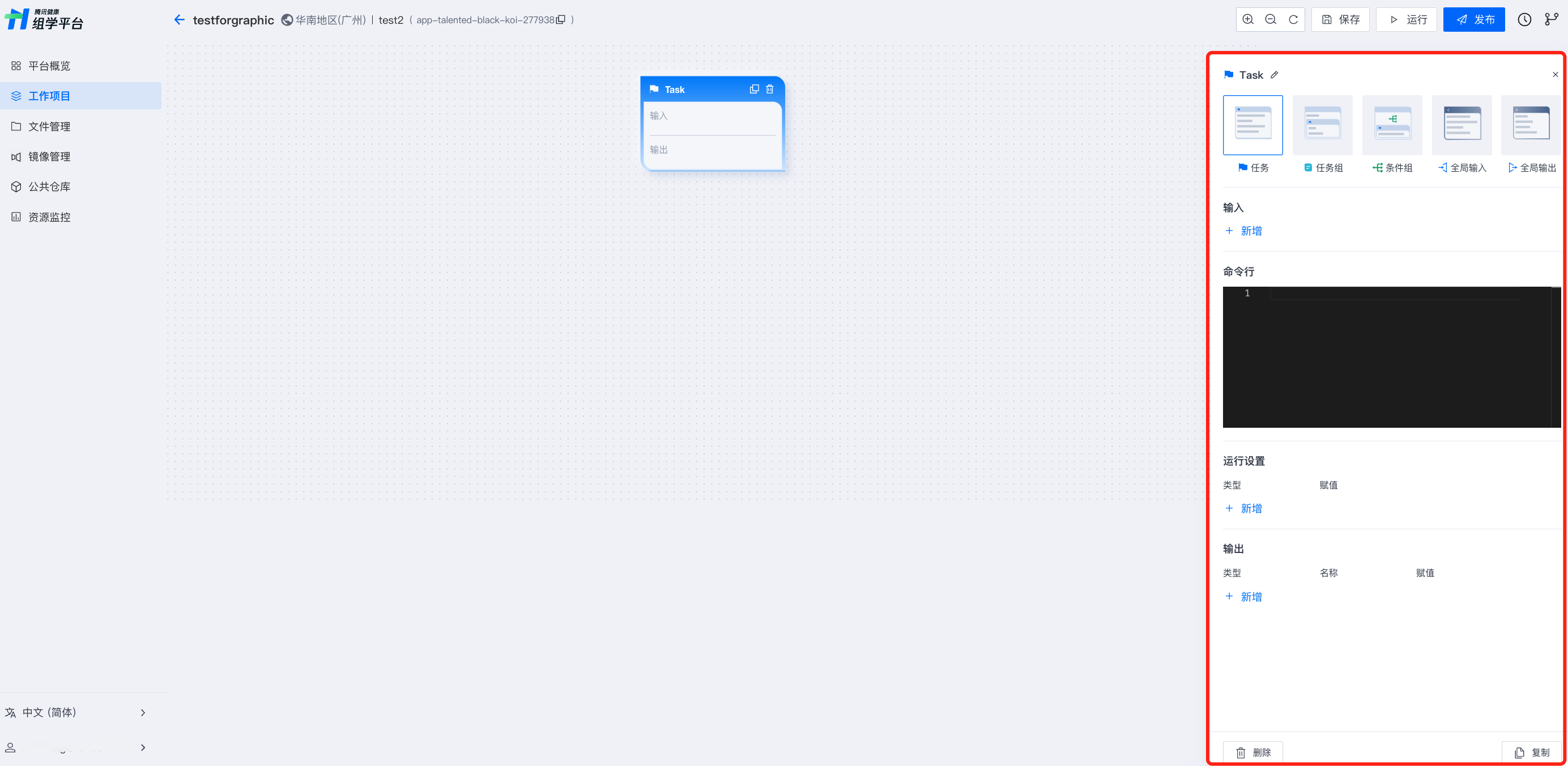

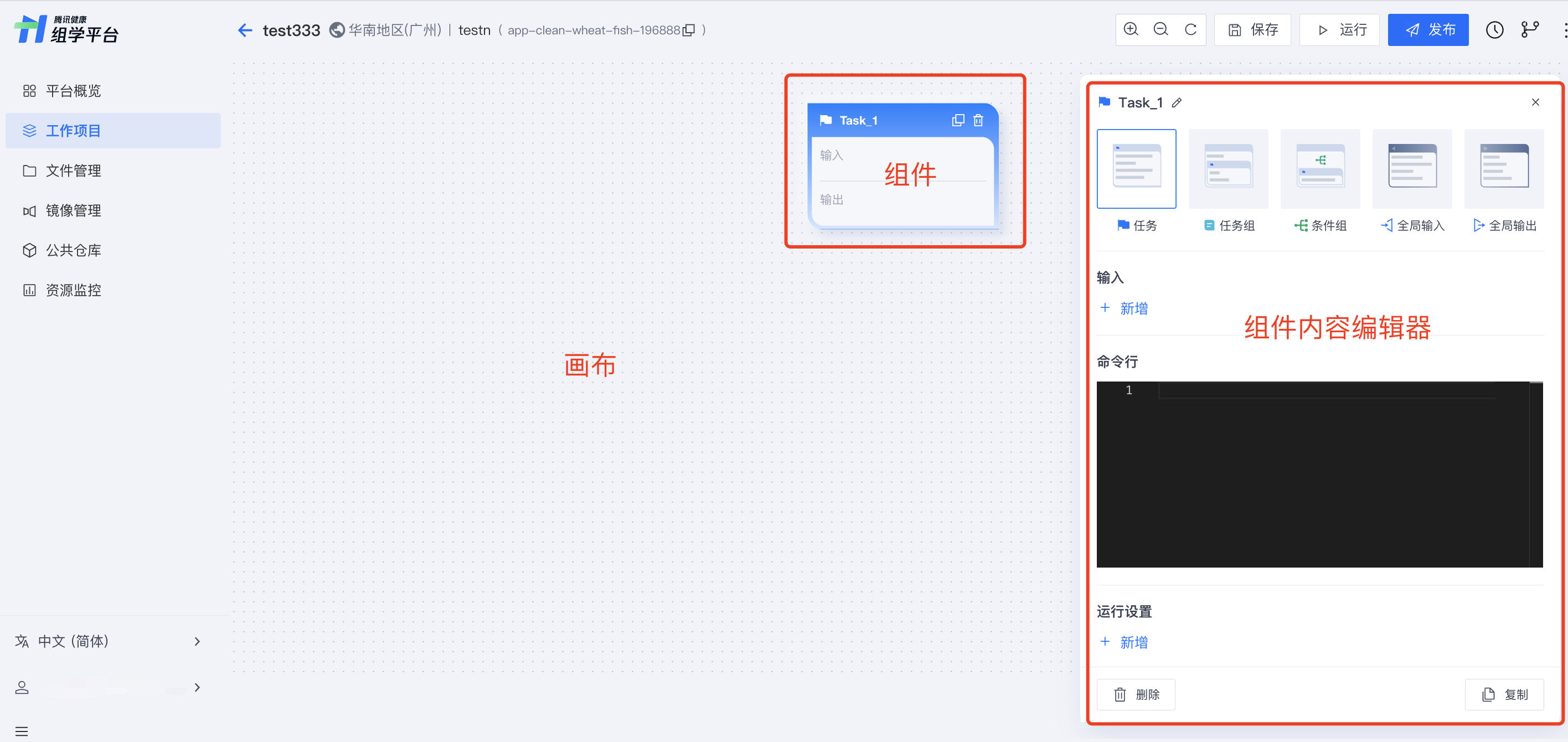

图形编辑器由组件、拖拽画布和组件内容编辑器三部分组成。
布局如图：
创建应用（图形编辑模式）

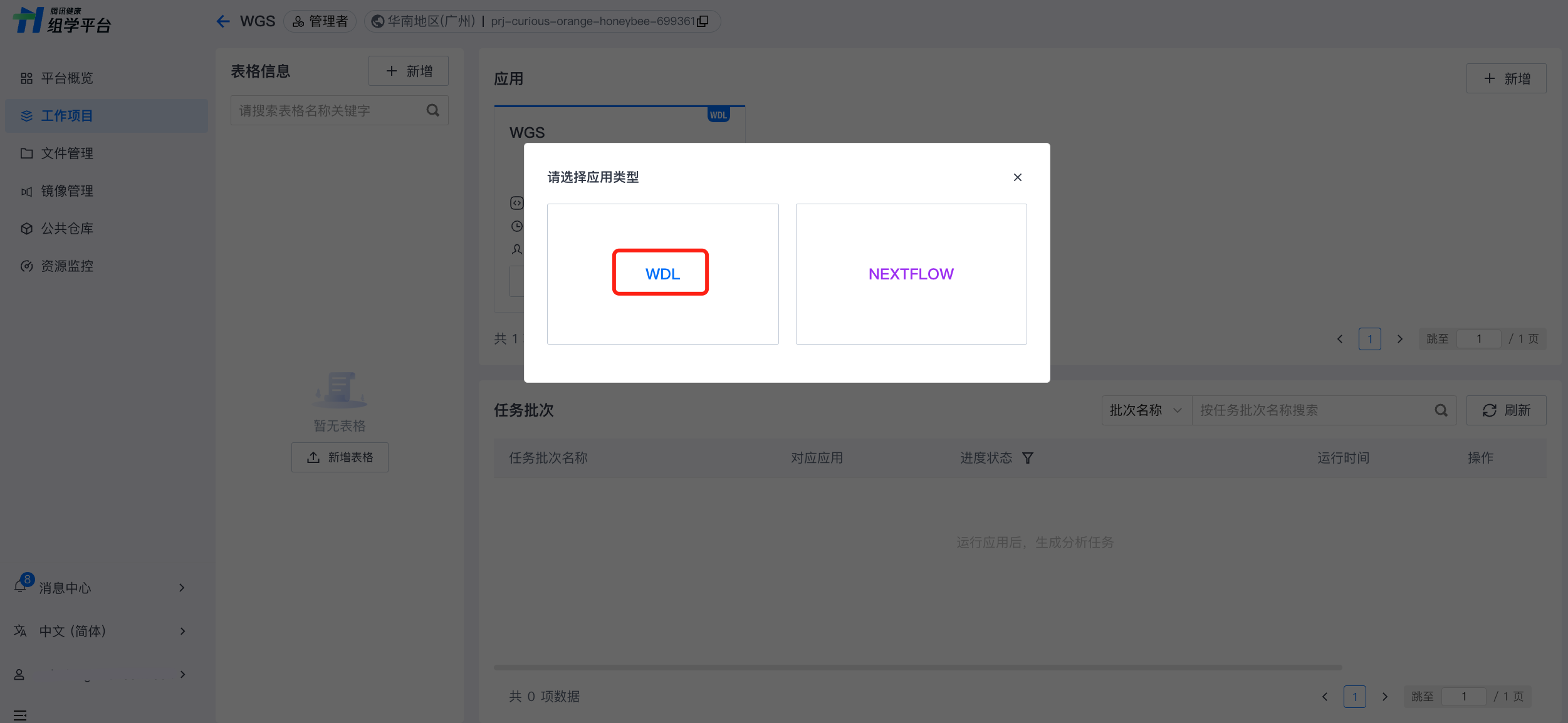

进入工作项目，单击右上角新增，显示新建应用弹窗，选择应用类型为 WDL。

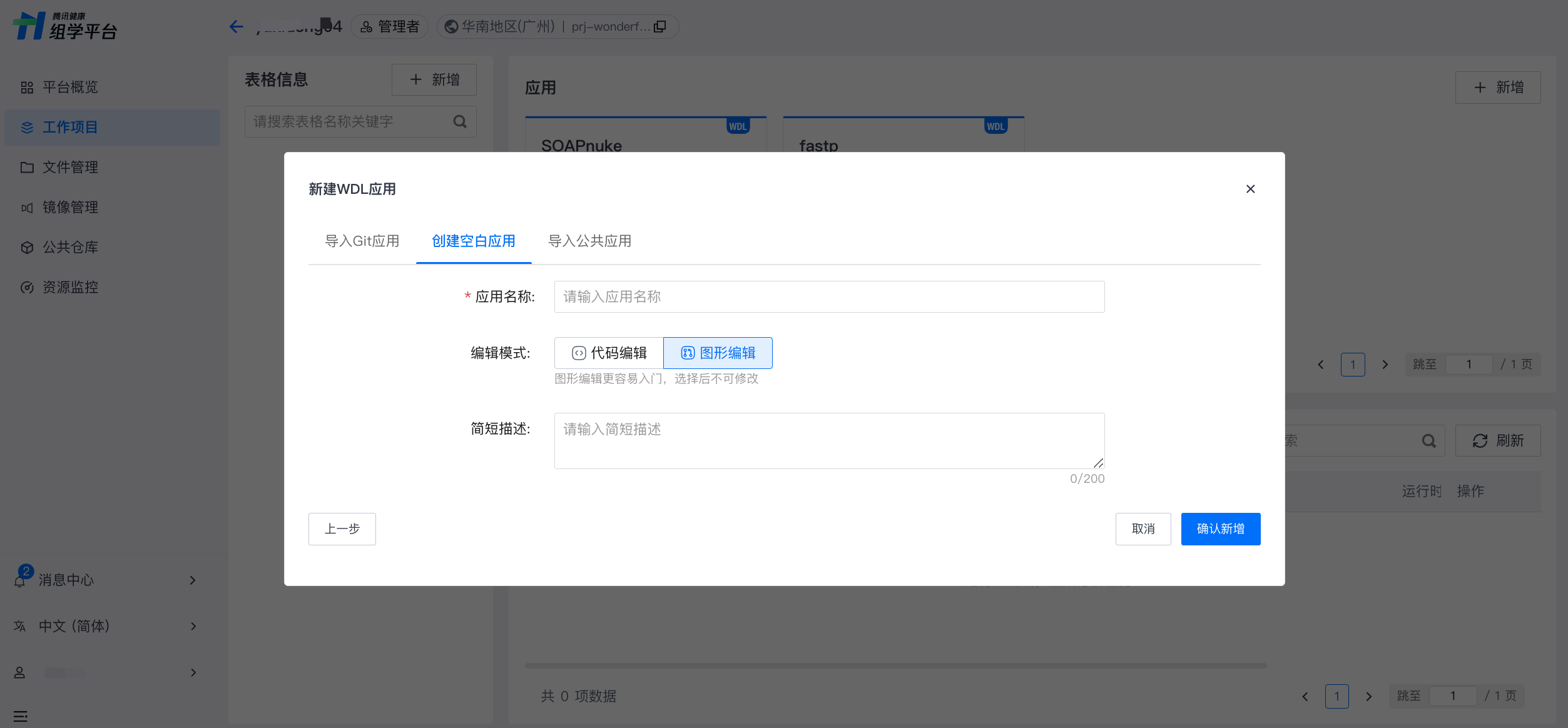

选择创建空白应用模式，输入必要信息（应用名称、描述等），编辑模式选择图形编辑，添加应用名称和简单描述，确认后即可以图形编辑模式进入应用。
编辑应用（图形编辑模式）
图形编辑模式下，应用编辑步骤如下：
1. 新增组件
在图形编辑模式下，可新增五种组件，包括任务（Task）、任务组（Scatter）、条件组（if/else）、全局输入（Workflow-input）和全局输出（Workflow- output），这些组件可覆盖 WDL 常见元素类型。
2. 编辑组件
选中组件后，在组件内容编辑器中可以定义组件的命令行、输入输出等内容。
3. 创建组件间关联
通过连线或任务间定义关联输入输出的方式，创建组件间关联。
4. 运行应用
图形编辑模式下，仅支持创建单 workflow 应用，应用在创建时平台默认会自动生成一个空 workflow 以组织各个组件。应用可执行需具备以下条件：至少具备一个 task 组件，且该 task 组件的运行设置中须指定可用的 docker 地址。
新增组件
应用可执行至少需要一个 task 组件。组件分类及对应可编辑内容如下表所示：
模块 | 任务（必选） | 任务组 | 条件组 | 全局输入 | 全局输出 |
WDL 对应模块名称 | Task | Scatter | If/else | Workflow-input | Workflow-output |
可编辑内容 | 名称（必填） | 名称 | 名称 | 名称 | 名称 |
输入 | 遍历条件（必填） | 条件（必填） | 输入 | 输出 | |
命令行（必填） | | | | | |
运行设置 | | | | | |
输出 | | | | | |
编辑组件
在组件内容编辑器中，您可以定义组件的名称、输入输出等信息。选中任意组件，显示该组件对应内容编辑器。内容编辑器支持定义组件的输入输出变量、命令行、运行设置（即 WDL 中 runtime 模块）等。
任务（Task）
任务组件（Task）包含输入、运行设置、命令行、输出四个模块，其中命令行是必填模块。
输入模块

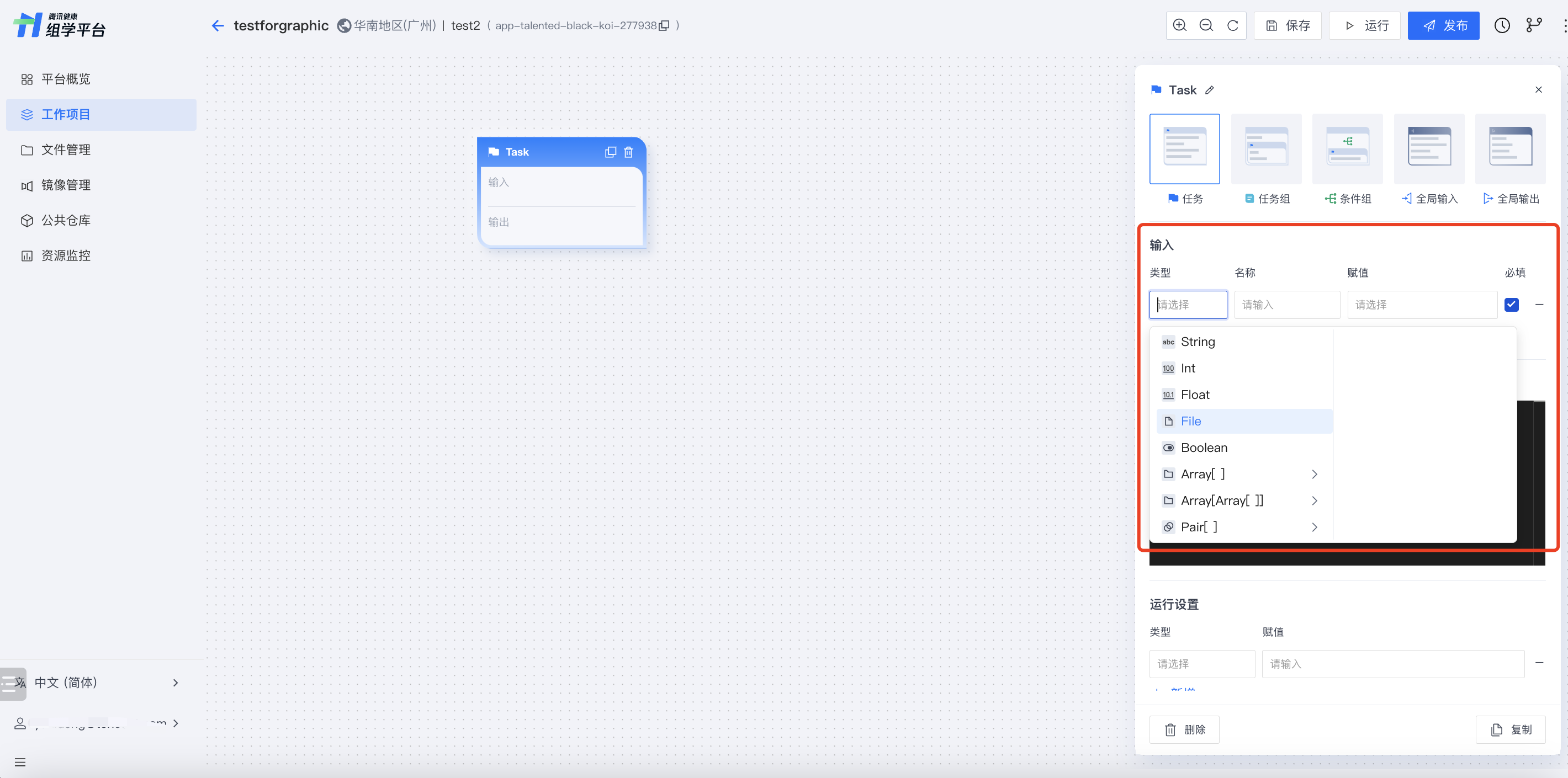

目前输入模块支持以下变量类型：
字符串（String）
整数（Int）
浮点数（Float）
文件（File）
布尔值（Boolean）
数组（Array[]）
二维数组（Array[Array[]]）
键值对数组（Pair[]）
除了支持定义输入参数的类型和名称外，编辑器还支持设置输入参数的属性。当勾选“必填”复选框时，该参数将被设置为必填参数，进入运行流程后，需要在运行参数设置页面完成相应参数的填写。当复用其他组件的输出参数作为任务组件的输入参数时，会自动建立两个组件间的关联关系，并在画布上以连线方式显示。
输出模块
输出模块支持的变量类型与输入模块相同。任务组件的输出参数可被其他组件复用，作为其输入参数。当被其他组件复用为输入参数时，会自动建立两个组件间的关联关系，并在画布上以连线方式显示。
命令行
Command 模块是task组件中的重要部分，也是一个任务中必填的模块，它定义了任务需要执行的命令。在该模块中，可以使用各种编程语言来编写需要执行的命令，例如 bash、Python、R 等。例如运行一个生物信息学工具或者执行一个 bash 脚本。以 fastp 工具为例，如果需要进行数据质量控制，可以在 command 模块中输入以下命令：
command {fastp -i input.fastq -o output.fastq}
在这个例子中，fastp 工具被用于进行数据质量控制。通过 -i 参数指定输入文件，-o 参数指定输出文件。这些参数可以根据实际需求进行修改。

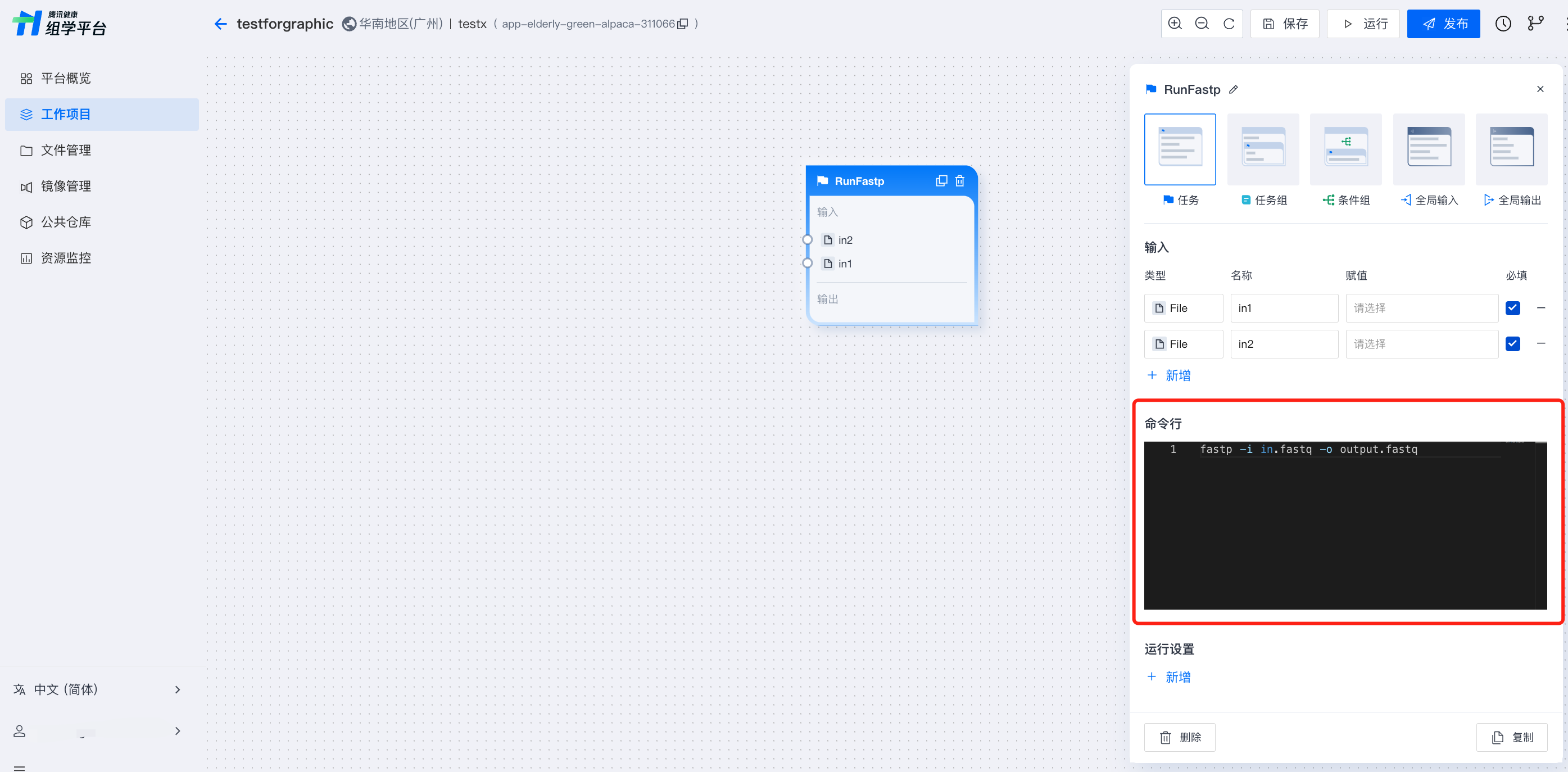

在图形编辑模式下，可在任务组件内容编辑器的命令行模块完成命令行相关配置。

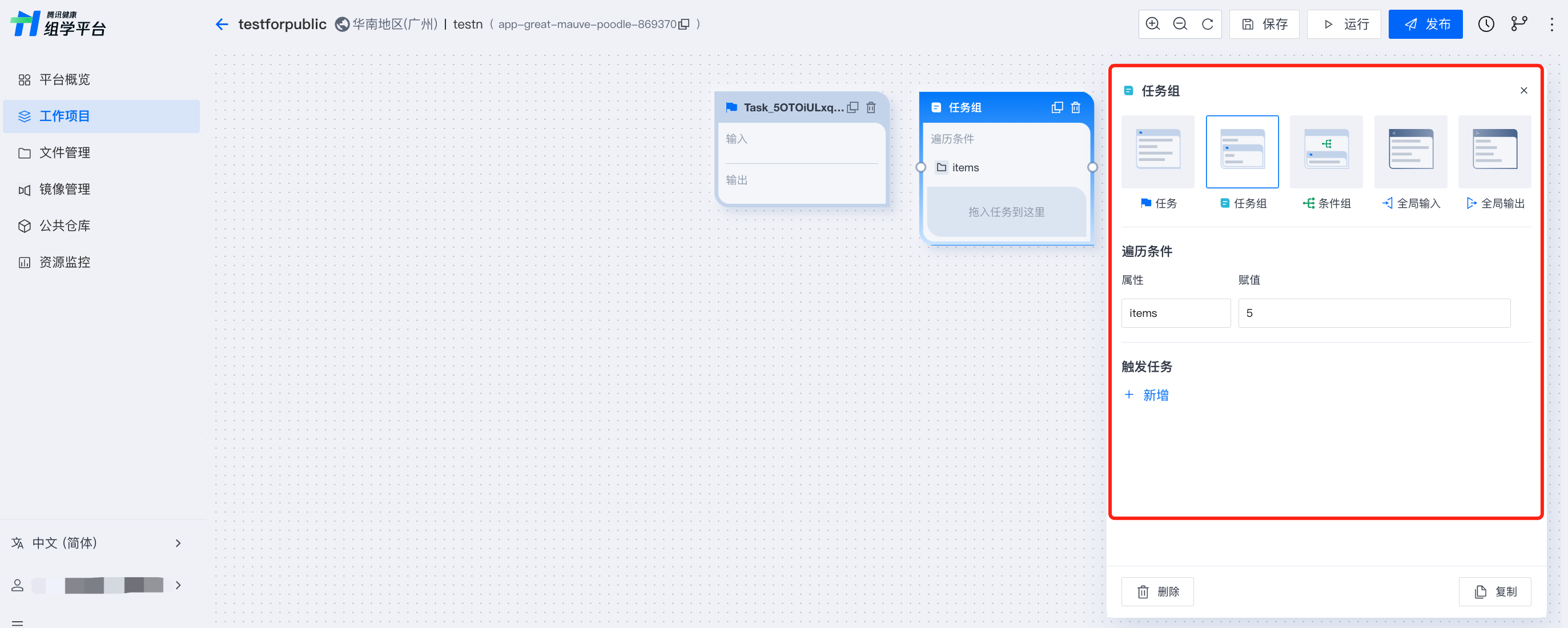

任务组（Scatter）
Scatter 是 WDL 中的一个关键概念，用于实现并行处理以提高工作流的执行效率。在图形编辑模式下，可以通过编辑任务组来实现一个类似 Scatter 的模块。任务组需要设置遍历条件，并拖拽需要触发的任务到任务组模块内。用户可以使用任务组来批量处理多个输入数据。设置任务组的遍历条件为数据集合，将需要执行的操作定义为一个任务并将其拖入任务组中。这样，在执行到该任务组时，它会自动对数据集合中的每个数据执行该任务。这种方式可以更加方便地并行处理多条数据。使用任务组可以提高处理效率，减少重复操作，使数据处理更加高效。
条件组
在编写工作流中，您可能希望某些步骤只在满足特定条件的情况下才运行。 这可能意味着在两条执行路径之间切换（例如，在模式 A 中运行工具与在模式 B 中运行工具）或完全跳过一个步骤（例如，运行工具与不运行工具）。 在此类情况下，WDL 支持使用条件语句
if 。以下是一个 WDL 中的条件语句的例子：if(（shouldICallStepB == 0） && （m_value == "123"）){call stepB {input: in=stepA.out}}
在图形编辑模式下，可以通过在画布中添加条件组中完成条件语句的设置，条件组由条件和触发任务两部分组成，有以下功能特性：
1. 支持设置复合条件
2. 支持在条件组嵌套任务，拖拽需要触发的任务至条件组内，即可完成嵌套。
3. 支持在条件内添加函数/二元逻辑关系

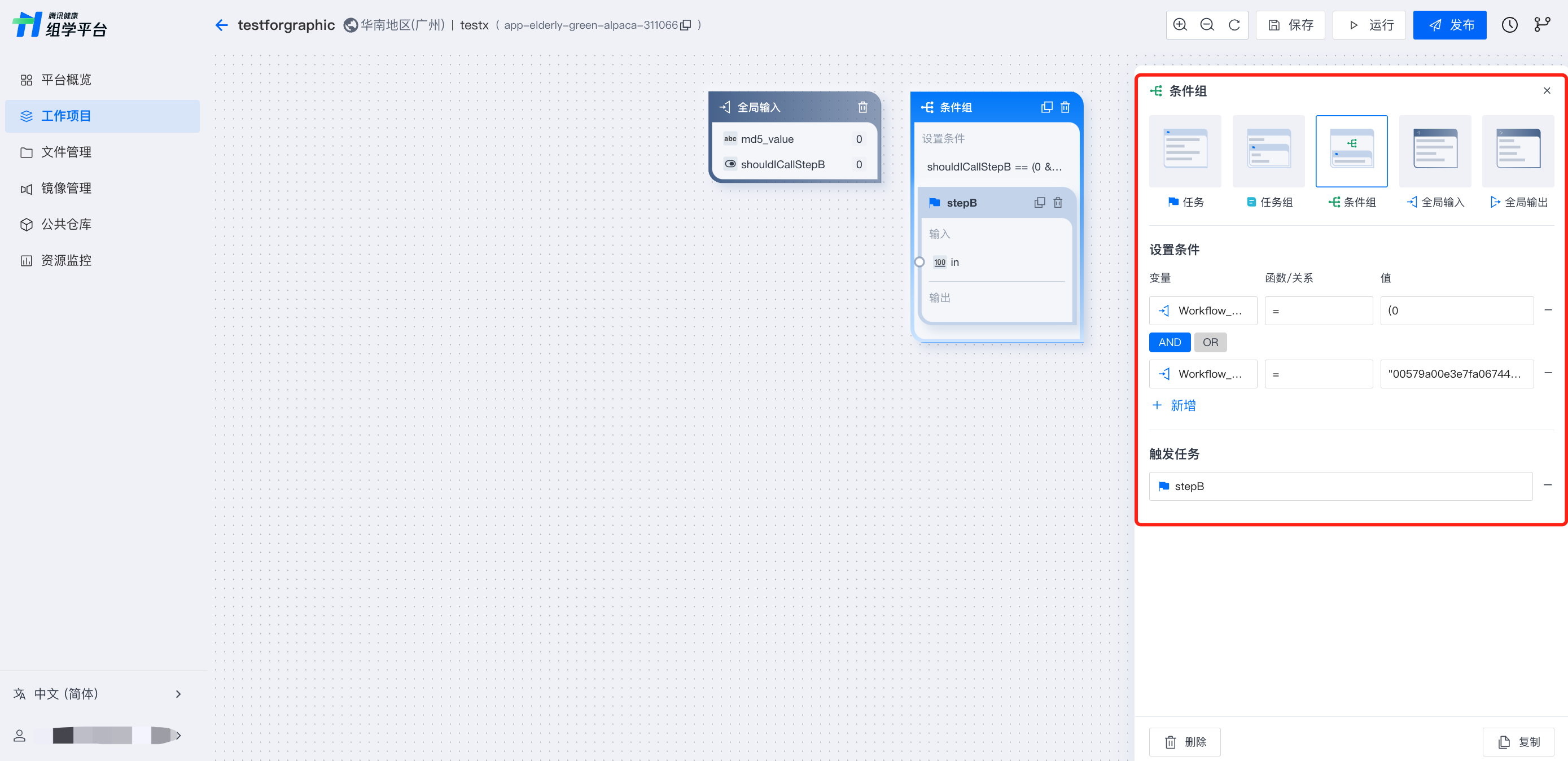

上述 WDL 条件语句在图形编辑模式下设置如下图所示：
说明：
条件组变量仅支持从已有变量中选择，可选择的范围包括：1. 全局输入中有定义的变量，2. 任意任务中有定义的输出变量。
全局输入（Input）
WDL 语言中， input 是工作流中的一个重要模块，用于定义工作流的全局输入参数。在图形编辑模式下，全局输入组件（Input）允许用户在工作流的开始阶段定义一些全局的输入参数。这些参数可以在整个工作流中的任何地方使用，包括任务和任务组中。全局输入参数的主要优点是它们可以使工作流更加灵活和可重用，因为用户可以在运行工作流时改变这些参数的值。在图形编辑模式下，编辑全局输入组件需要添加全局输入参数。这些参数可以是文件、整数、字符串等各种类型。例如，以下是一个 WDL 中的全局输入的例子：
input{File bam_input Int mem_gb}
说明：
在这个例子中，定义了两个全局输入参数：

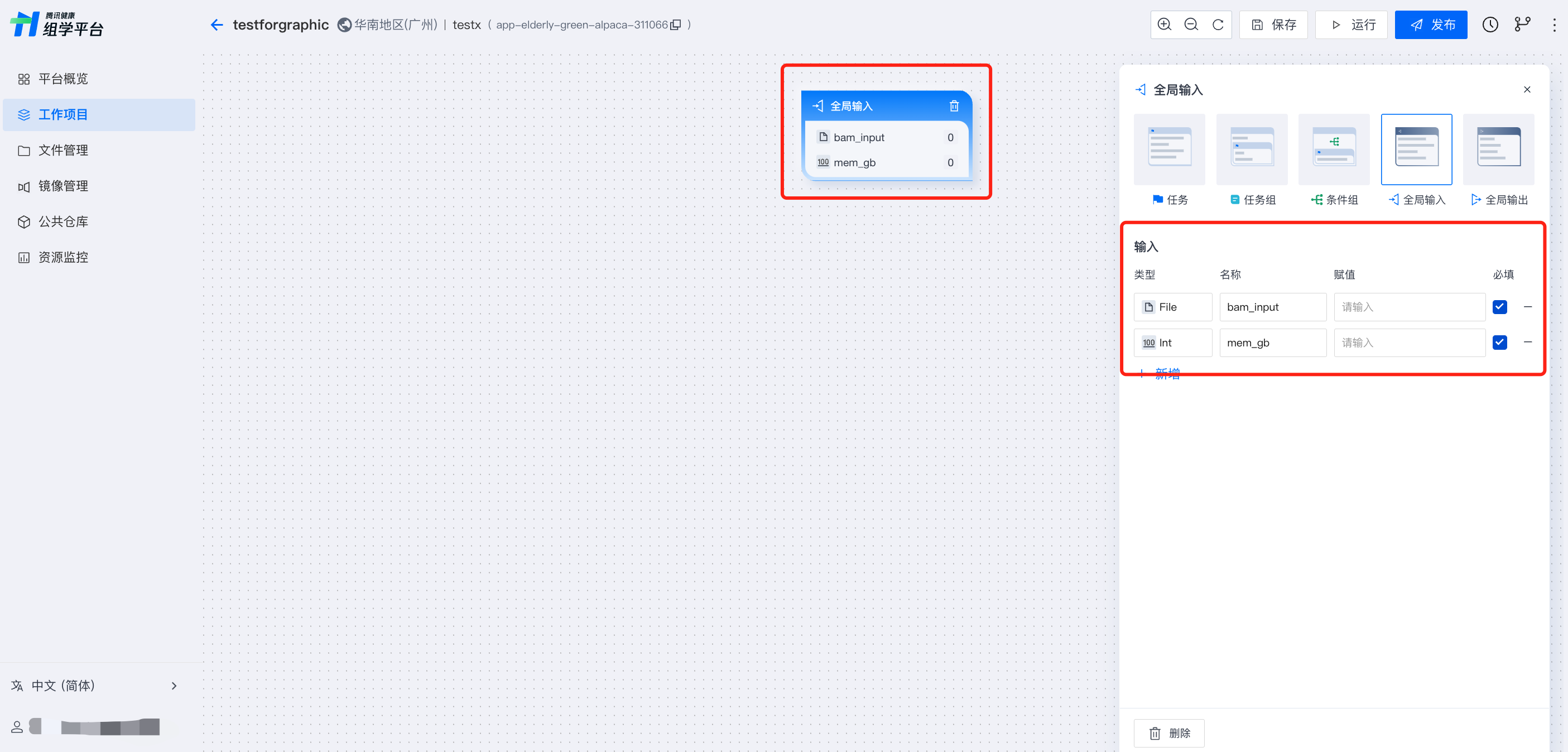

bam_input和mem_gb。bam_input是一个文件类型的参数，用于指定输入的 BAM 文件。mem_gb是一个整数类型的参数，用于指定使用的内存大小。如下图所示，在图形编辑模式下，可通过在画布中添加全局输入组件，在组件内容编辑器中完成对输入参数类型和名称的定义。
全局输出（Output）
全局输出（Output）是在工作流（workflow）中定义的一种输出参数，可以被工作流中的所有任务（task）访问和使用。这种输出参数的设定方式，使得用户可以在工作流的结束阶段设定好一些全局性的参数，如文件路径、结果文件等，这些参数在整个工作流中可能被多次使用。
例如，以下是一个 WDL 中的全局输出的例子：
output {File clean_fastq = clean_fastq_outputFile inbd = inbd_output}

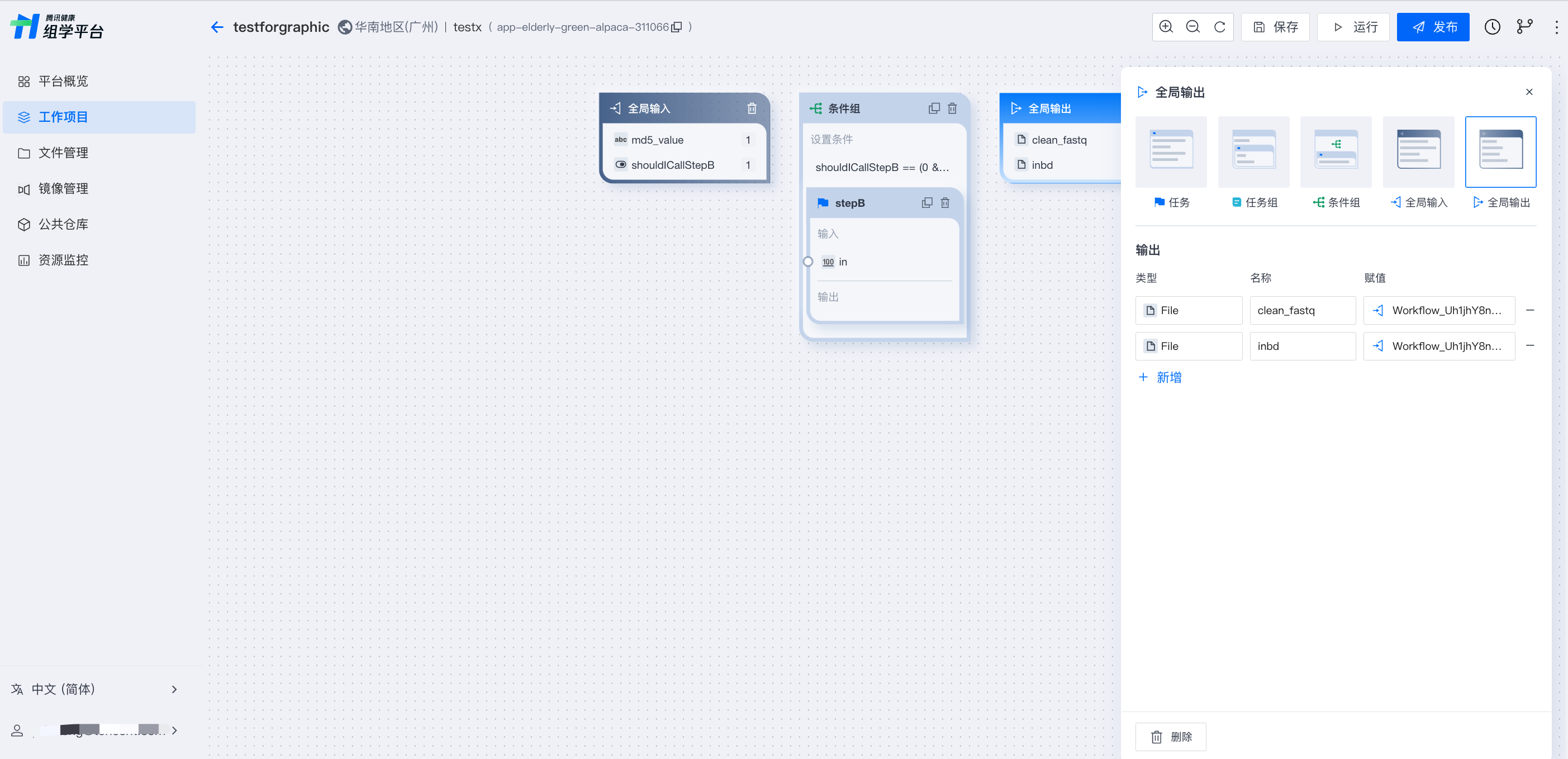

如下图所示，在图形编辑模式下，可通过在画布中添加全局输出组件，在组件内容编辑器中完成对输出参数类型和名称的定义。
说明：
全局输入变量赋值仅支持从已有变量中选择，可选择的范围包括：1. 全局输入中有定义的变量，2. 任意任务中有定义的输出变量。

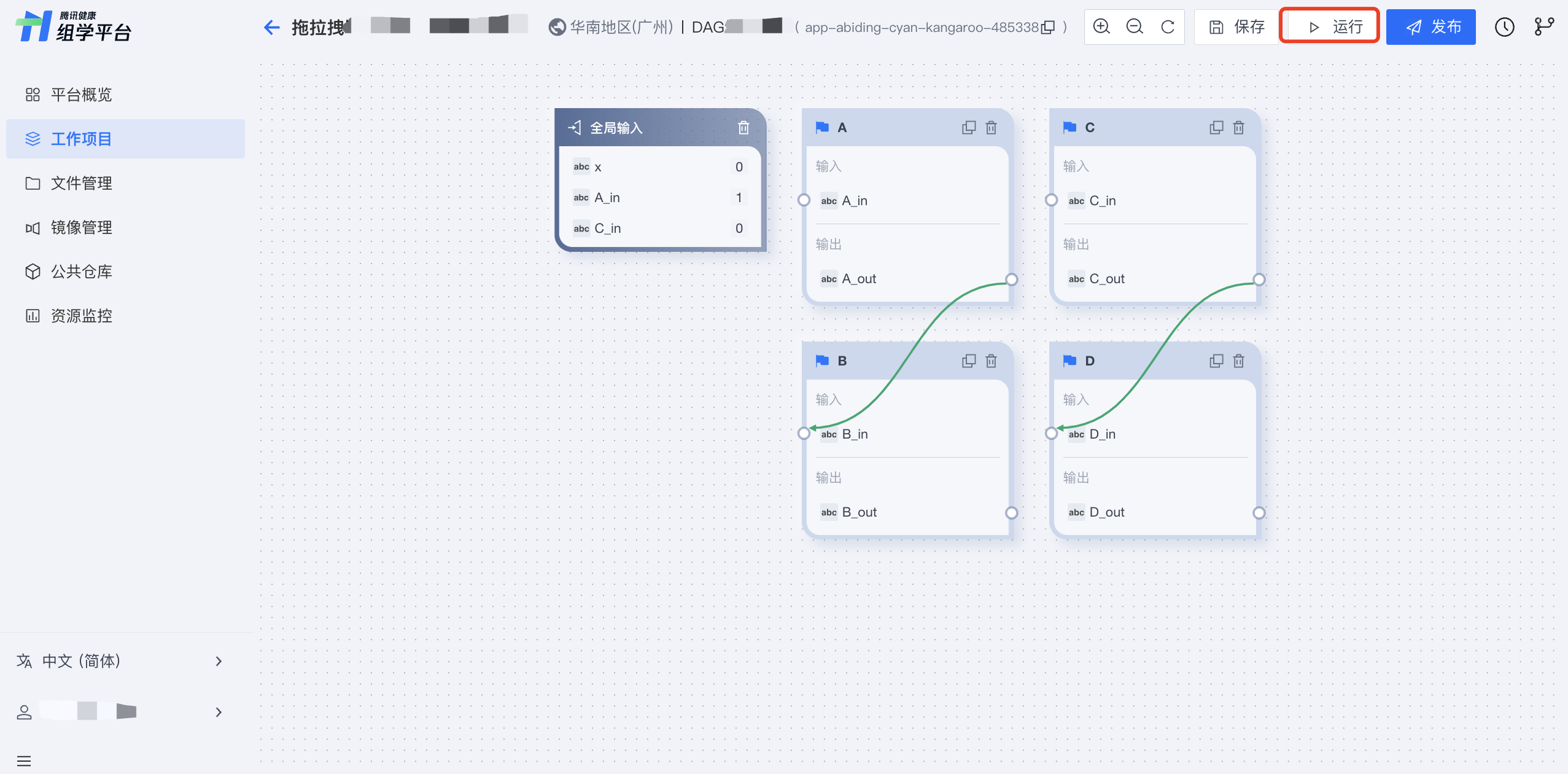

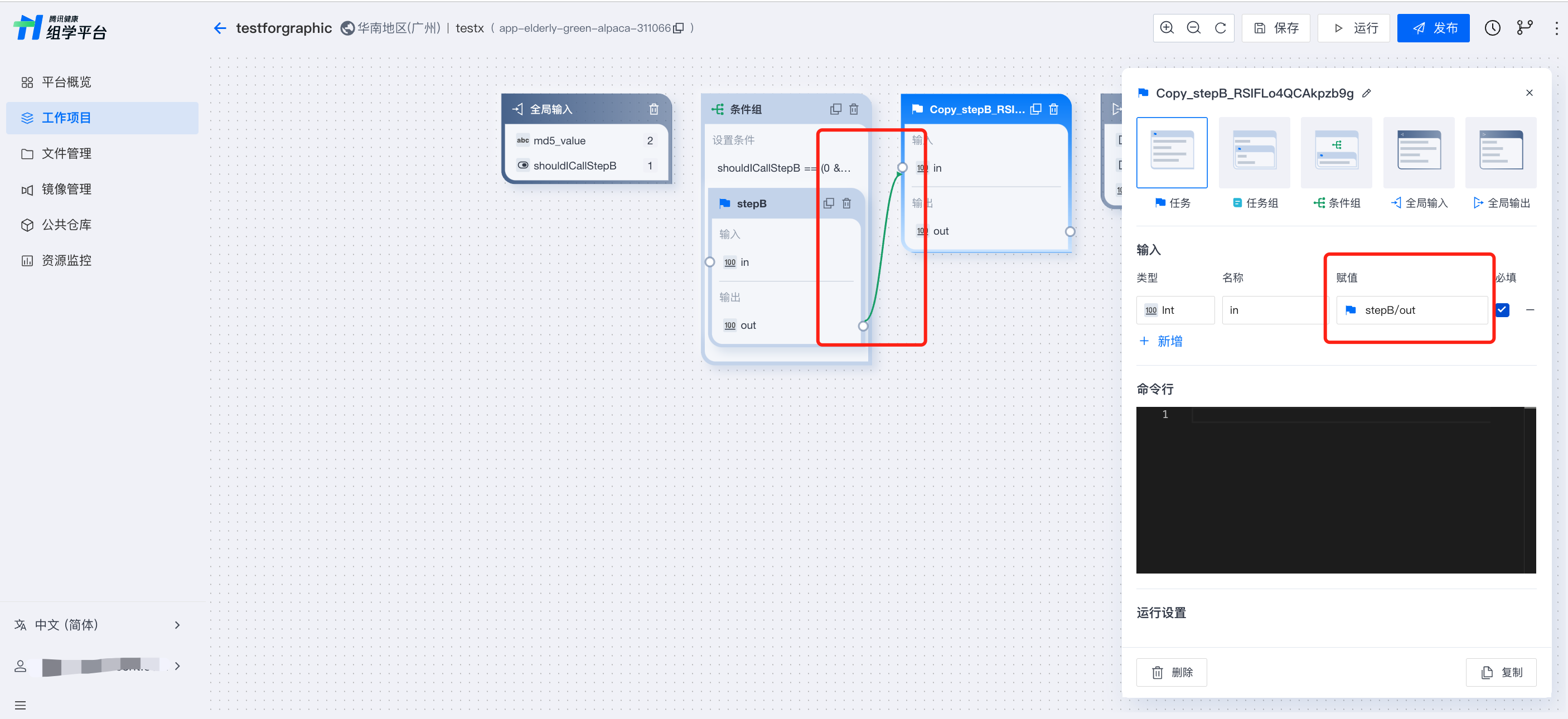

创建组件间关联
在图形编辑模式下，可以使用以下两种方式创建组件间关联：
1. 在画布中，使用连线连接各个组件之间的参数，建立它们之间的逻辑依赖关系。例如，将一个任务的输出参数连接至其他任务的输入参数进行赋值。
2. 在任务的组件内容编辑器中，复用其他组件的输出参数，对输入参数进行赋值。
说明：
1. 仅支持对没有赋值的参数通过连线进行赋值。
2. 支持关联的组件范围包括任务、任务组、条件组、全局输出。
保存和运行应用

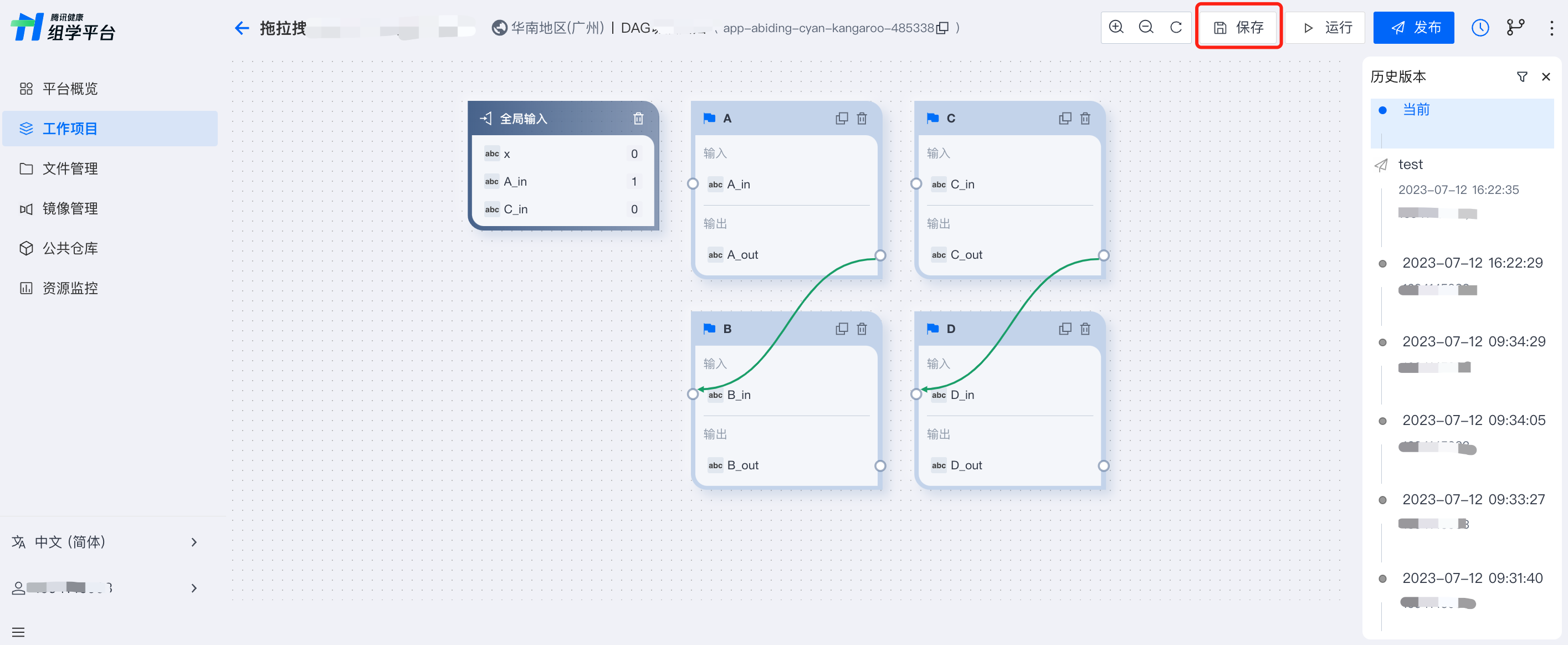

更新画布内容后，建议及时保存修改，避免意外丢失内容，单击编辑页面右上角保存，即可保存更新内容，每次保存更新都会在时间轴生成一条历史记录。
图形编辑模式下，仅支持创建单 workflow 应用，应用在创建时平台默认会自动生成一个空 workflow 以组织各个组件。应用可运行需具备以下条件：至少具备一个 task 组件，且该 task 组件的运行设置中须指定可用的 docker 地址。
单击编辑页面右上角运行，即触发校验和运行流程。

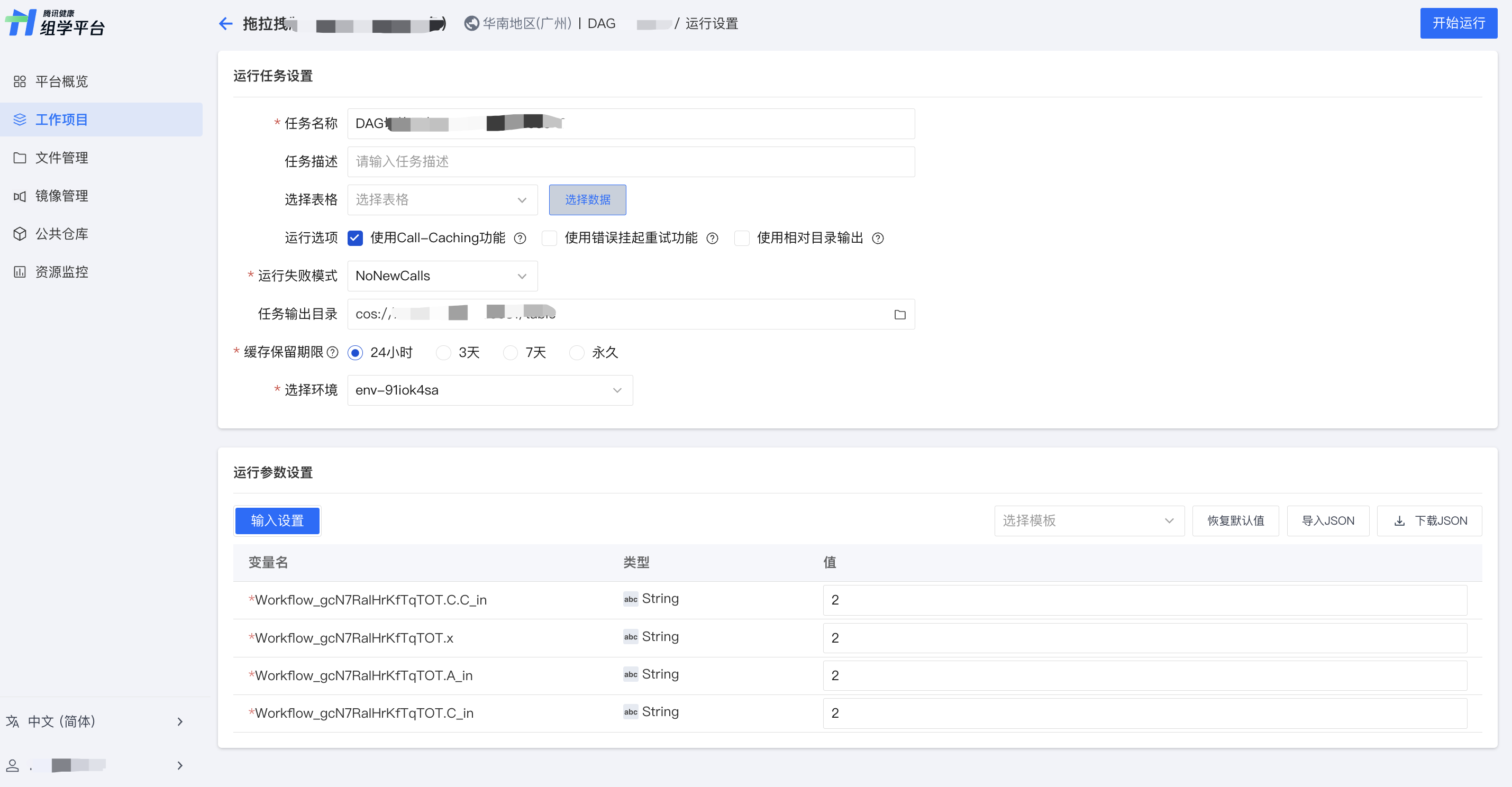

校验通过后，进入运行设置页面，完成运行任务设置和运行参数设置。
1. 设置运行任务
在用一个工作项目内，任务名称不能重复。
运行选项
使用 Call-Caching 功能：使用 Call-Caching 功能，完全相同的任务无需重复执行，将自动使用之前的运算结果。
使用相对目录输出：若使用相对目录输出，所有作业输出文件将归档至相同目录，即只保留任务运行目录内的目录层级，需确保各个作业输出文件不重名。不勾选时，将保留任务多次运行的所有结果至指定目录。
举例：
当某工作流任务输出目录设置为"cos://bucket-12345678/pipeline/output"，作业中输出的文件为sample.vcf：
若选择使用相对目录输出，最终输出文件为：cos://bucket-12345678/pipeline/output/sample。当不同作业中有重名输出文件时，将在任务输出目录下产生文件冲突，冲突的文件会相互覆盖；
若不勾选使用相对目录输出选项，最终输出文件为：cos://bucket-12345678/pipeline/output/wgs/ade68a6d876e8d-8a98d7e9-ad989a8d/call-gatk/execution/sample.vcf。不同作业输出到不同的目录中，重名输出文件不会造成冲突。
本平台支持两种运行失败模式（Cromwell 特性），NoNewCalls 和ContinueWhilePossible，可指定在工作流执行期间针对作业失败的情况采取相应的操作。
NoNewCalls（默认）：一旦作业失败，Cromwell 不会立即启动任何新程序。Cromwell 仍将监控其余的工作，直到它们完成（成功与否）。
ContinueWhilePossible：尝试运行尽可能多的作业，直到无法再启动为止。当所有正在运行的作业都完成时，工作流将失败。
关于运行失败模式更多介绍，可参见 Cromwell 官方文档 。
任务输出目录（可选）：指定任务输出目录后，作业输出文件将归档至该目录。
缓存保留期限：缓存保留期限分为4档：24小时、3天、7天和永久。
注意：
超过设定保留期限时，缓存将被删除，届时可能对 call caching 功能产生影响。

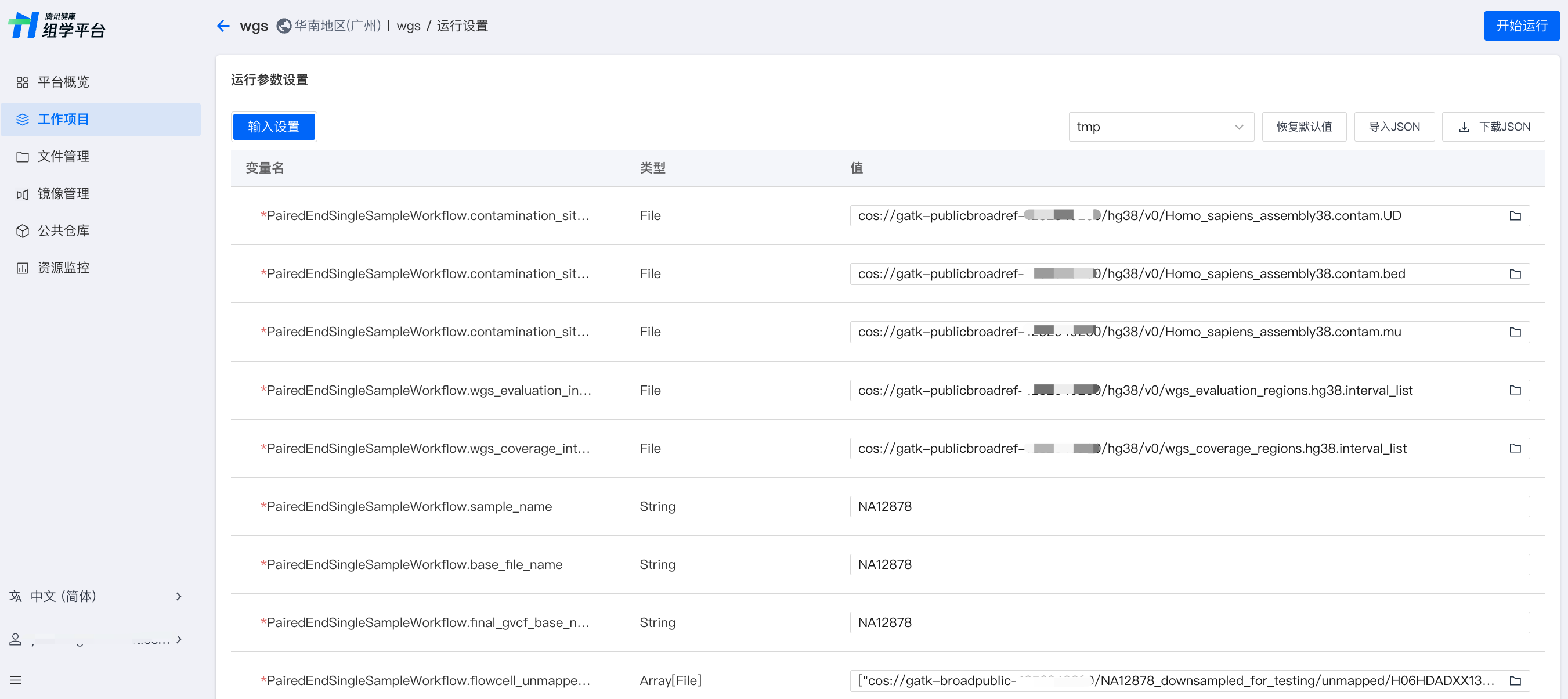

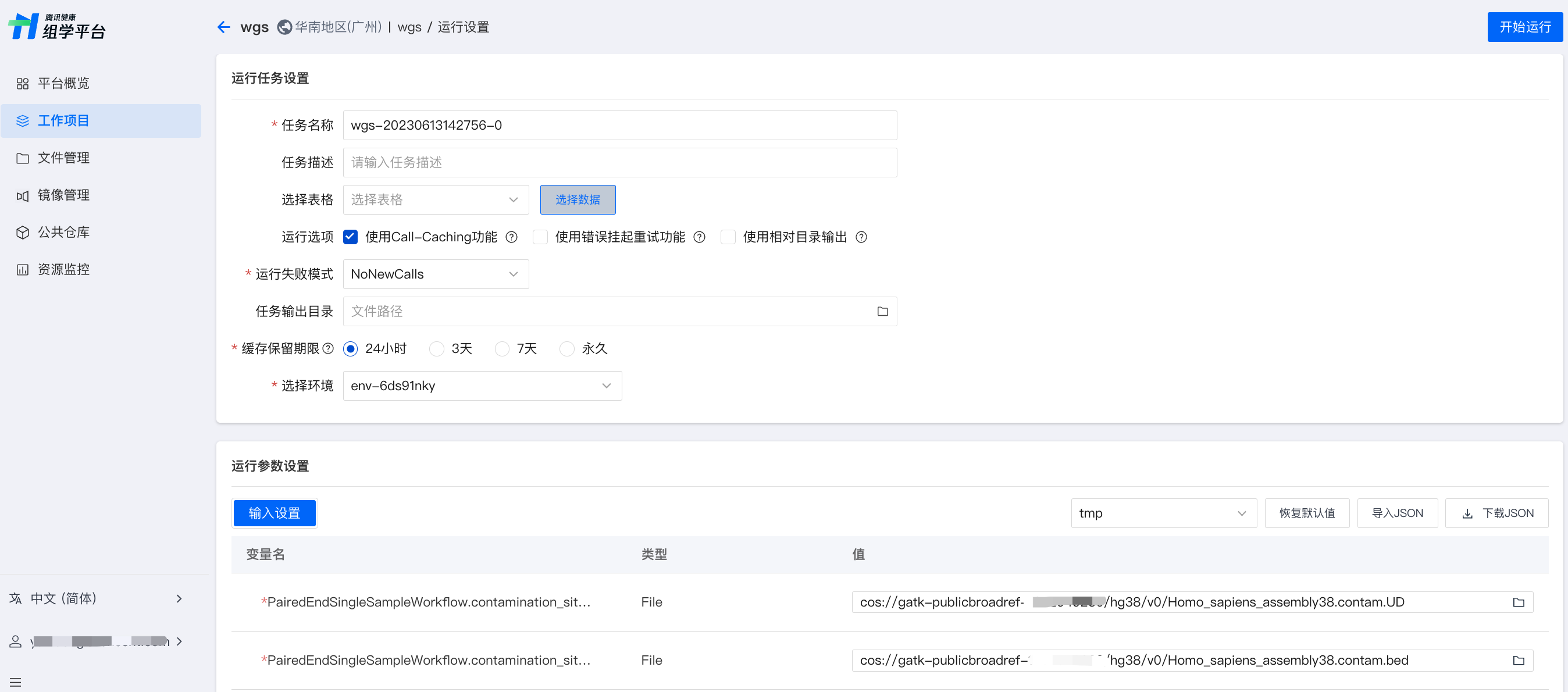

2. 设置运行参数
运行参数可根据 WDL 解析出的参数填写。
运行参数必须按照 WDL 中声明的类型，提供有效的值。
部分有默认值的参数可保留默认值。
变量名左上角带有星号的为必填输入。
可以将运行参数保存为模板，以后直接调用，也可下载输入参数为 JSON 文件。
平台为公共应用提供了参考模板，导入工作项目时，匹配工作项目所在地域的参数模板，在运行参数设置页可选择相应模板。
3. 投递单个任务
单个任务无需上传表格，手动完成运行参数的设置即可完成投递。
4. 批量运行
输入文件不同，整体流程相同的情况下，用户也可以通过上传表格批量投递任务。详情参见 可视化批量任务投递及管理。
版本管理
版本管理功能涵盖发布和历史时间轴两大功能，能帮助您更好地掌握应用的进展和质量情况，从而提高应用的效率、质量和性能，优化工作流的开发和管理。
发布功能：通过发布功能，您可轻松发布正式版本，待权限管理功能上线后，您可以在不同成员范围内控制查看和使用权限，以更好地管理应用的版本。
历史时间轴：通过时间轴，您可查看历史和版本记录，追溯应用开发过程，帮助您及时发现、解决和优化问题，提高应用质量和性能，并优化您的开发流程和管理规范。
发布应用版本

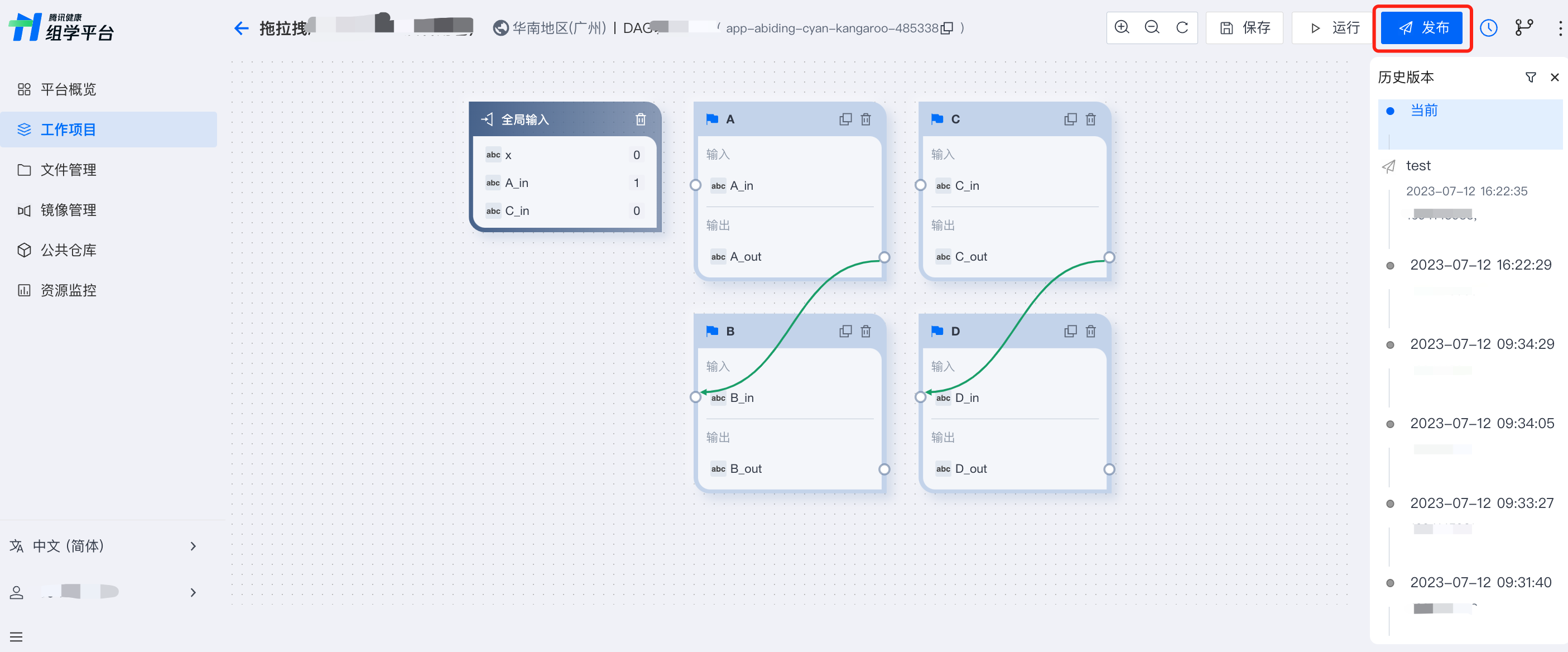

工作流阶段性开发完成后，您可以发布正式版本。发布前请确认应用无语法错误且已设置主文件。确认无误单击右上角发布，即可进入发布流程。

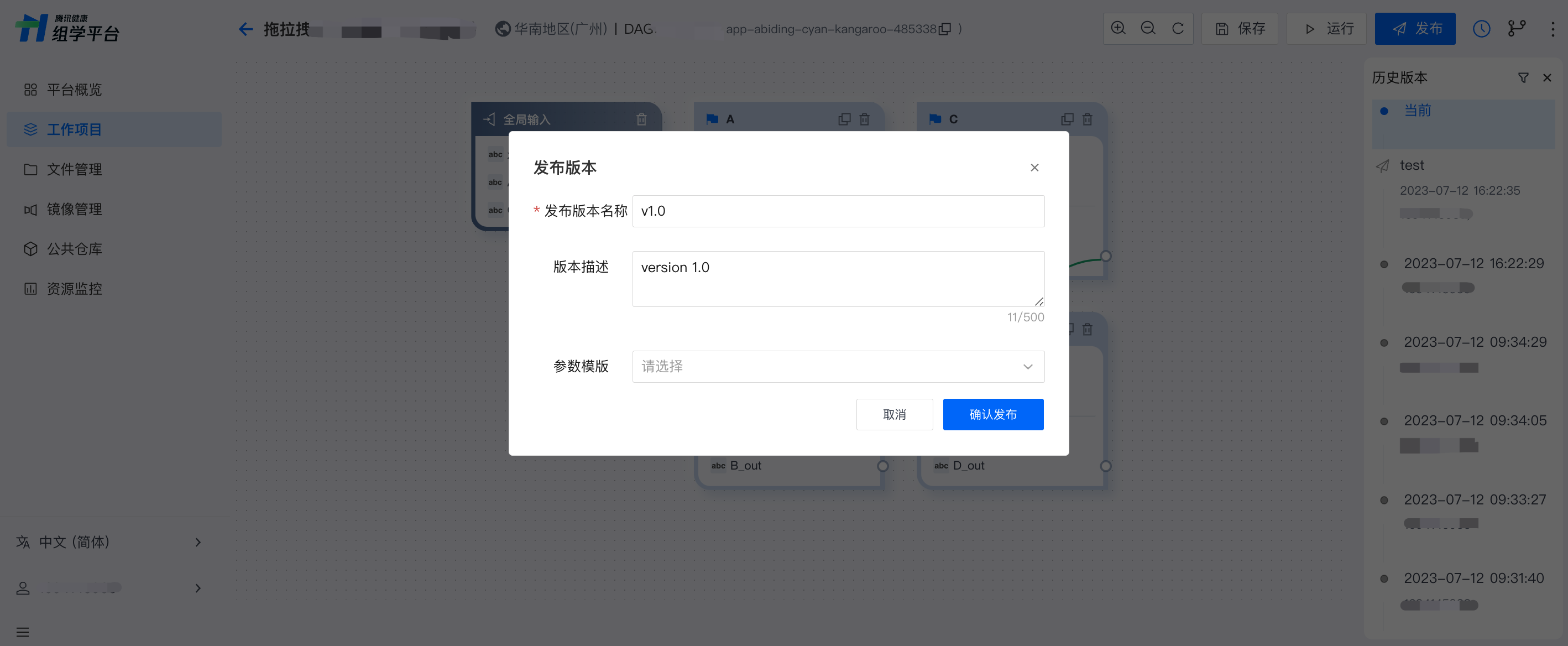

单击发布会触发保存和校验流程，通过校验后进入发布流程，显示弹窗“发布版本”，填写发布版本名称、描述，选择参数模板后确认，完成发布。
发布完成后，在历史版本时间轴内可切换至该版本，支持查看和运行该历史版本。
说明：
历史版本仅支持查看和运行，不支持在应用内编辑、删除、发布。
查看历史记录和版本记录
查看时间轴
时间轴是应用的完整历史记录的可视化展示，包括版本记录和历史记录。时间轴视图按时间顺序排列，展示了应用工作流文件的所有更新，您可以通过时间轴追溯开发过程的关键时间节点，比较不同版本和历史记录，使得管理和控制开发过程更加容易。
查看历史记录

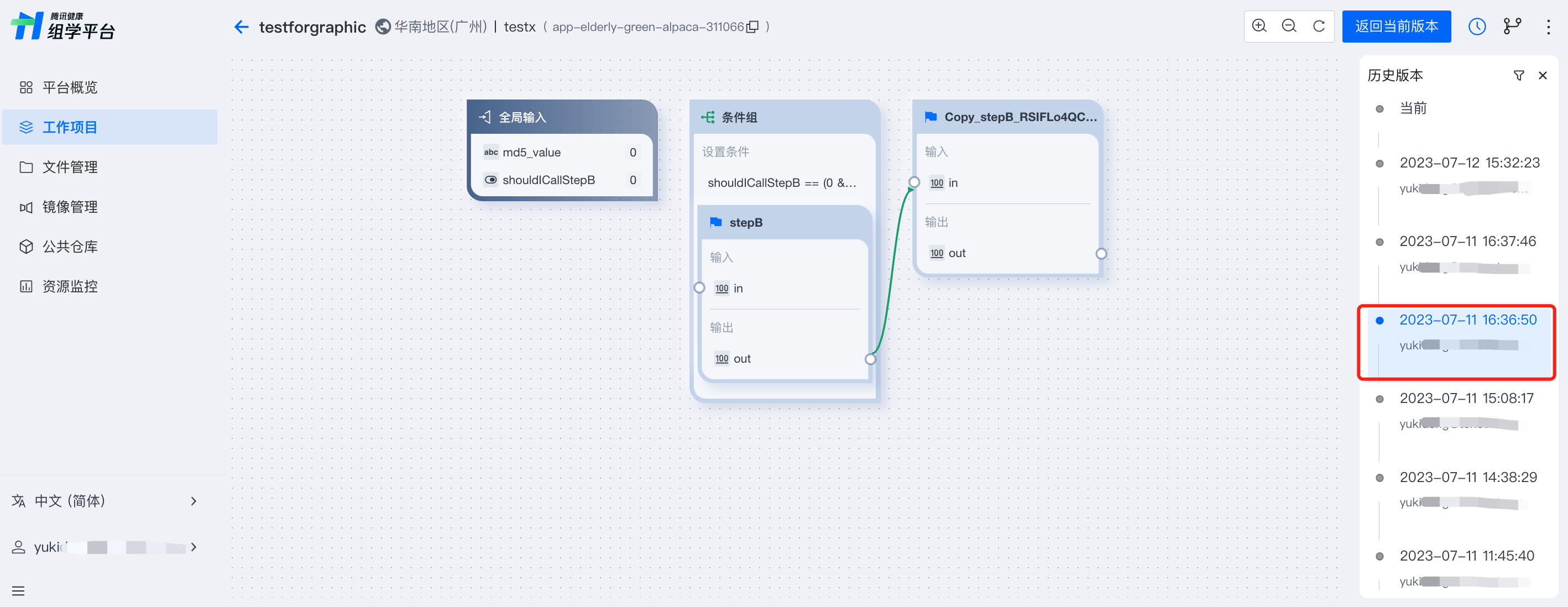

在时间轴视图中，应用文件每次更新后保存，都会生成一条历史记录。单击任意历史记录，资源管理器界面内容切换至该历史记录对应工作流画布。
说明：
历史记录仅供查看，不支持编辑、运行、发布和删除。
查看历史版本

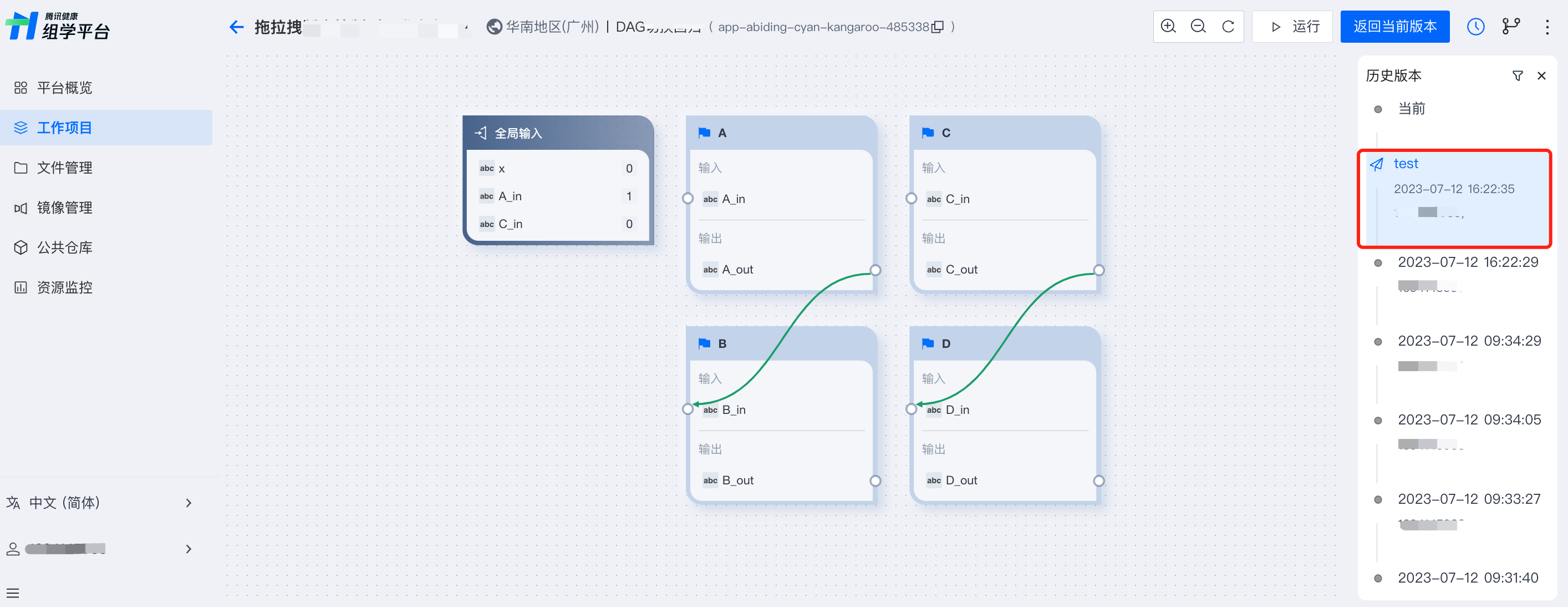

时间轴视图中，发布的正式版本按历史版本同样按时间顺序排列，单击任意历史版本，资源管理器界面内容切换至该历史版本对应工作流画布。
其他功能

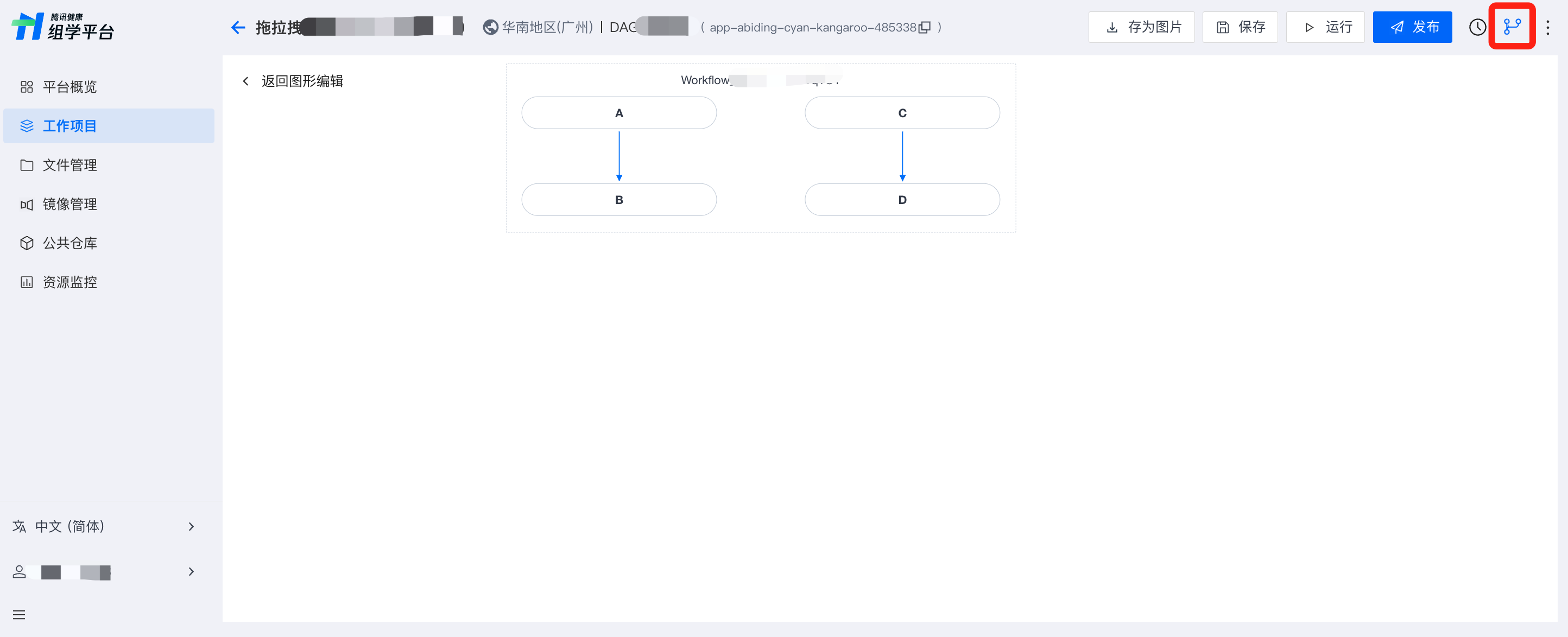

查看 DAG 概览图
支持查看图形编辑模式下创建的应用概览图。如下图所示，单击应用编辑页右上角 DAG（有向无环图） 按钮，显示应用 DAG 概览图。

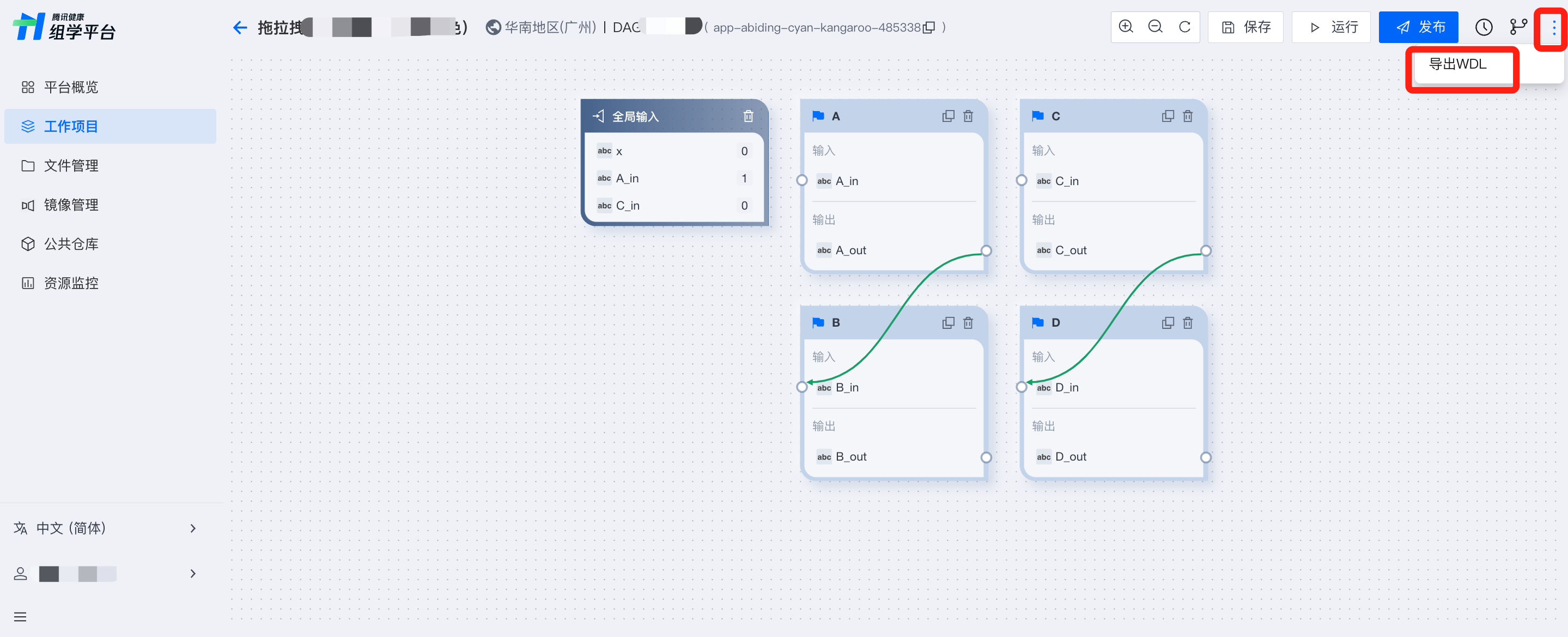

导出 WDL 文件
组学平台支持一键导出工作流代码文件（WDL），流程可迁移。图形编辑模式下开发的应用可导出为 WDL 文件，单击编辑页面右上角扩展按钮，显示导出WDL，单击后自动导出对应 WDL 文件。
