网络规划

最后更新时间:2024-11-05 11:05:18
    搭建专线网络架构前,请先阅读本文了解物理线路规划信息。

    背景信息

    合理规划物理线路可以提升专线网络架构的稳定性和高可用性,例如在网络设备故障、端口异常/光模块故障、物理专线故障和接入点机房故障等场景下,把故障对业务的影响降到最低。常见故障的说明和造成原因如下:
    故障类型
    描述
    造成原因
    物理专线故障
    物理专线不可通信或通信丢包严重。
    物理专线损坏,例如因施工导致的线缆被误挖断。
    端口异常/光模块故障
    端口/光模块信息读取失败、硬件故障、软件故障导致的传输异常。
    硬件故障:型号不匹配、接口受到污染或损伤。
    软件故障:端口状态不为 UP、端口状态为 UP 但不接收或发送报文、端口频繁启停以及 循环冗余校验(CRC)错误。
    网络设备故障
    IDC 侧交换机或路由器不可用。
    硬件故障:电源、端口、模块或线缆等故障。
    软件故障:交换机/路由器系统错误、配置不当。
    接入点机房故障
    机房网络不通,接入点不可用。
    地震、火灾等因素导致的机房无法正常工作。

    规划思路

    容量规划

    容量规划的目标是以合理的成本满足业务带宽需求,保证在物理专线故障情况下,业务可以正常运行。容量规划建议如下:
    申请物理专线数量是您实际需求的两倍。
    每条物理专线使用率(当前峰值带宽值/物理专线带宽值*100%)不超过 50%。

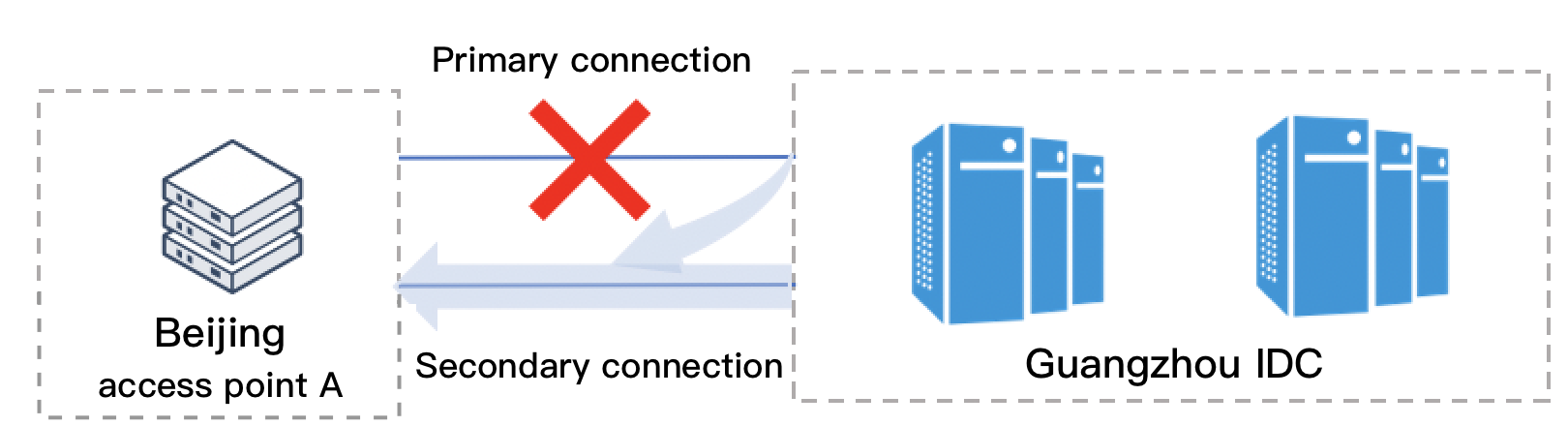

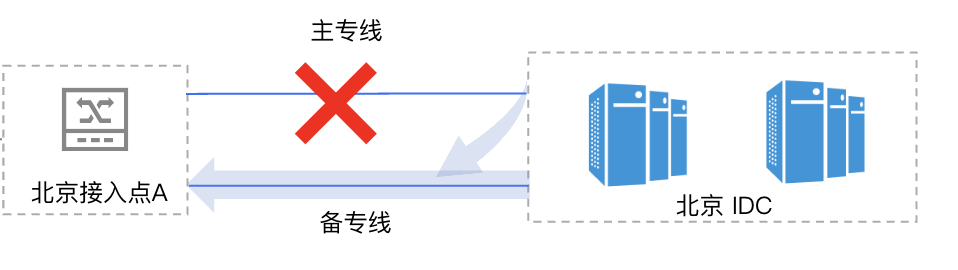

    例如某用户的业务带宽为3Mbps,则该用户可以针对每个腾讯云接入点申请两条带宽5Mbps的物理专线,每条物理专线使用率约为30%。当其中一条物理专线故障时,业务流量可以快速切换至备用专线,保证业务连续性。切换后备用专线使用率约为60%,仅线路负载临时性升高,业务数据无损。



    扩容规划

    扩容规划的目标是以合理的成本满足业务流量增长的需求,根据扩容周期不同,扩容规划建议如下:
    若需在短时间内完成扩容,创建物理专线时,可根据预估的业务带宽申请大规格的物理专线,以确保在业务流量骤增时,可以通过调整限速带宽来快速满足增长业务带宽需求,确保线上业务不受影响。
    若无需在短时间内完成扩容,则可根据实际扩容需求新申请专线,扩容周期约2~3个月。
    说明:
    单次扩容超过100G的带宽需求需要更长的扩容时间,针对大带宽业务需要提前做好业务扩容计划。

    容灾规划

    容灾规划的目标是提高专线网络架构的高可用性,确保在各种故障场景下(如:端口异常/光模块故障、网络设备故障、接入点机房故障等),最大程度的降低对线上业务的影响。 为了避免单点故障,腾讯云建议您从接入点,物理线路、硬件设备等方面准备容灾规划:
    接入点:本地 IDC 通过不同线路的物理专线与同地域两个腾讯云接入点连接。
    物理线路:通过不同运营商的不同物理路径接入腾讯云接入点。
    硬件设备:网络设备、光模块等组件均有冗余备份。

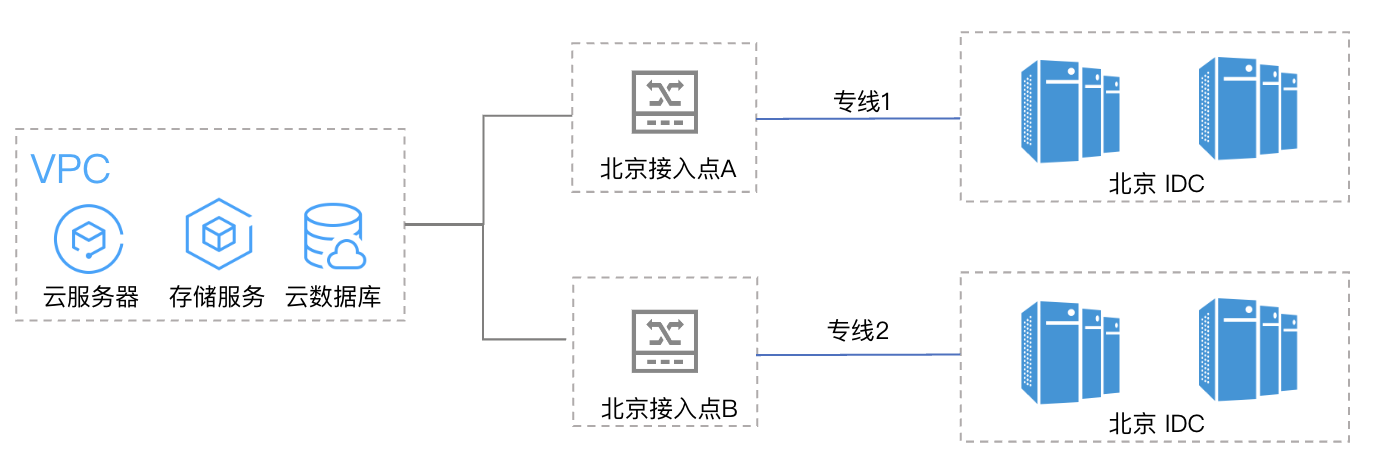

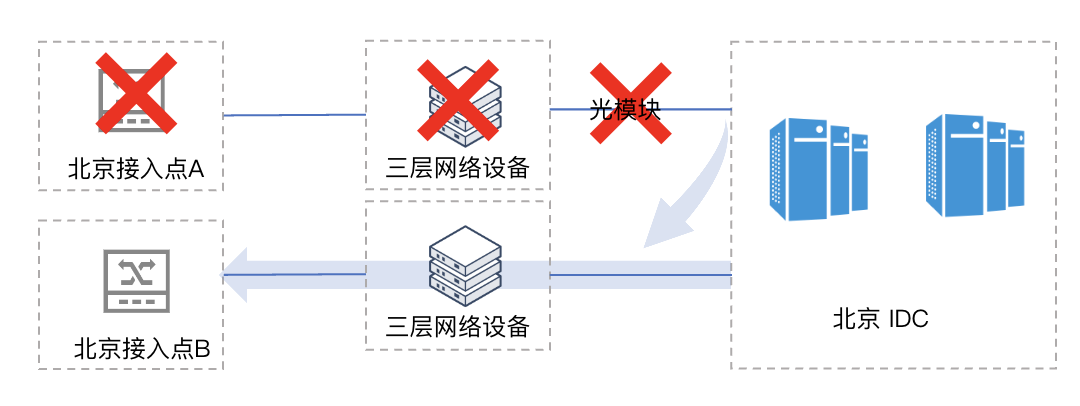

    例如某用户按照 容量规划 要求,将本地 IDC 与同地域的两个腾讯云接入点进行连接,如下图所示。当接入点 A 的物理线路遇到端口异常/光模块故障、网络设备故障或接入点机房故障导致网络不通时,业务流量将快速切换至接入点 B 的物理线路,且业务数据不丢失,业务不中断。



    模式举例

    腾讯云总结了以下4种常用专线网络架构模式,帮助您进行网络规划。
    模式
    使用场景
    业务弹性
    可用性
    成本
    适用于关键生产、实时数据交易等对业务可用性、弹性要求极高的场景。
    适用于对关键业务可用性和弹性较高的场景。
    较高
    适用于非关键业务场景,例如云上开发和测试环境。
    适用于不需要高弹性和高可用性的非关键业务场景。

    四线双接入点模式(推荐)

    模式介绍

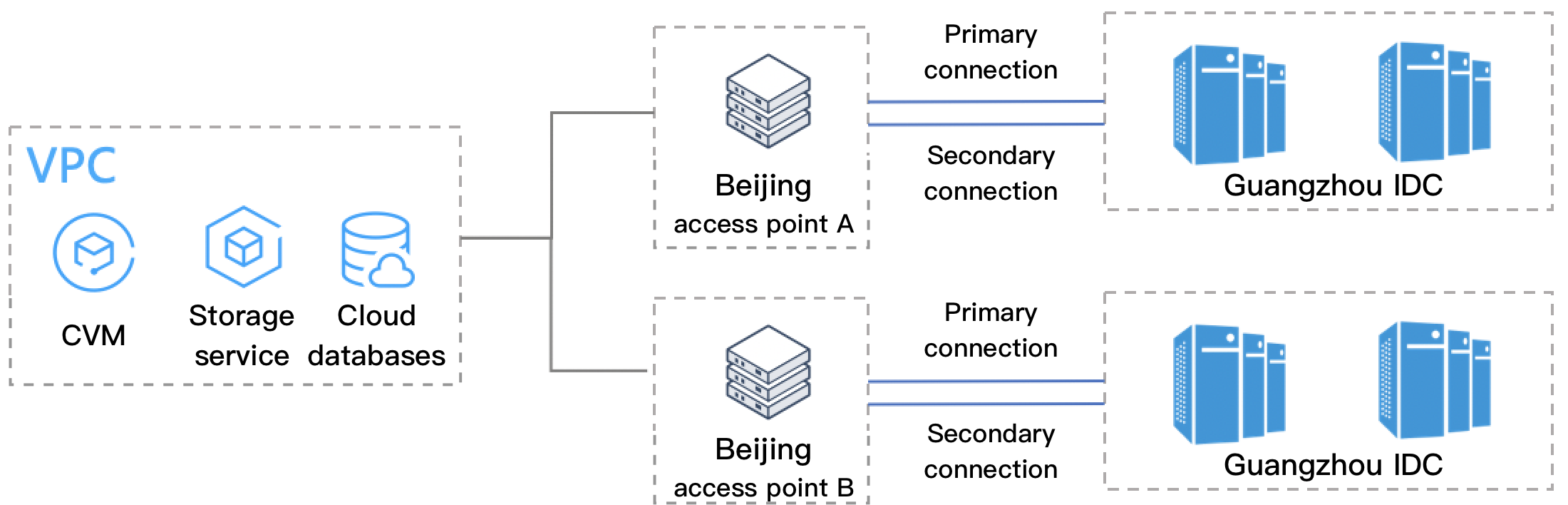

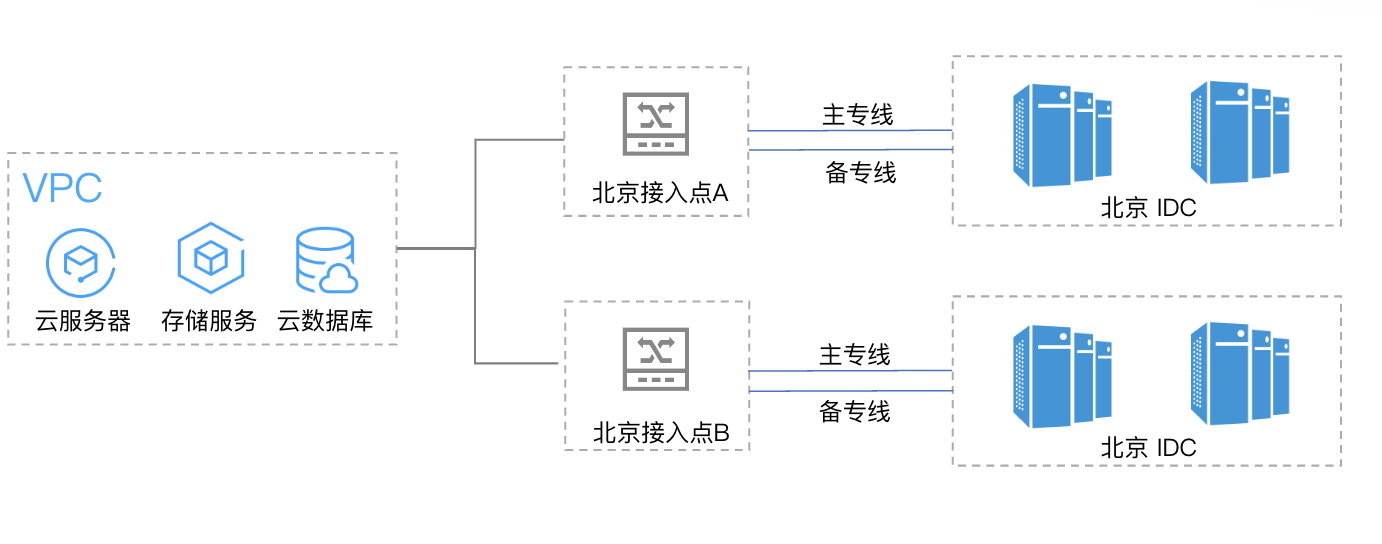

    描述:四线双接入点模式中,用户 IDC 与同地域的两个腾讯云接入点连接,且与每个接入点连接均使用主备两条物理专线构建物理连接,再连接至腾讯云 VPC。
    使用场景:适用于关键生产、实时数据交易等对业务可用性、弹性要求极高的场景。
    成本:高。


    容灾说明

    在满足 规划思路 要求的情况下,四线双接入点模式的专线网络架构在各类故障场景下对业务的影响如下。
    故障类型
    业务影响
    物理专线故障
    物理专线负载率升高,业务不会中断。
    端口异常/光模块故障
    物理专线负载率升高,业务不会中断。
    网络设备故障
    物理专线负载率升高,业务不会中断。
    接入点机房故障
    物理专线负载率升高,业务不会中断。

    双线双接入点模式(推荐)

    模式介绍

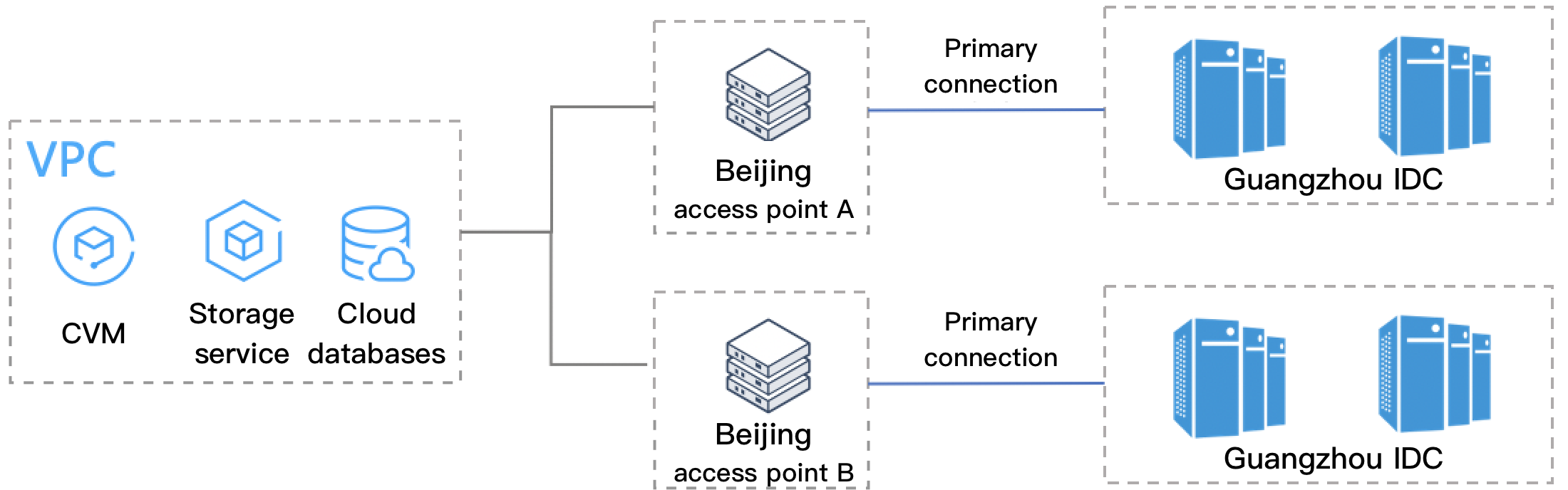

    描述:双线双接入点模式中,用户 IDC 分别通过一条物理专线,与同地域两个腾讯云接入点相连,再连接至腾讯云 VPC。
    使用场景:适用于对关键业务可用性和弹性较高的场景。
    成本:中。


    容灾说明

    双线双接入点模式的专线网络架构在各类故障场景下对业务的影响如下。
    故障类型
    业务影响
    恢复措施
    物理专线故障
    若每条物理专线使用率小于等于 50%,则物理专线负载率骤增,业务不会中断。
    若每条物理专线使用率大于 50%,则物理专线负载满载,部分业务数据丢失,业务不会中断。
    若业务数据丢失,则需重新申请专线,恢复时长约2~3个月。
    网络设备故障
    若每条物理专线使用率小于等于 50%,则物理专线负载率骤增,业务不会中断。
    若每条物理专线使用率大于 50%,则物理专线负载满载,部分业务数据丢失,业务不会中断。
    若业务数据丢失,则需检查并修复网络设备,恢复时间视具体故障而定。
    端口异常/光模块故障
    若每条物理专线使用率小于等于 50%,则物理专线负载率骤增,业务不会中断。
    若每条物理专线使用率大于 50%,则物理专线负载满载,部分业务数据丢失,业务不会中断。
    若业务数据丢失,则需检查并修复端口/光模块故障,恢复时间视具体故障而定。
    接入点机房故障
    若每条物理专线使用率小于等于 50%,则物理专线负载率骤增,业务不会中断。
    若每条物理专线使用率大于 50%,则物理专线负载满载,部分业务数据丢失,业务不会中断。
    若业务数据丢失,可采取措施如下:
    联系接入点机房运营商修复机房故障,恢复时间视具体故障而定。
    重新申请专线连接至其他接入点,恢复时长约 2-3 个月。

    双线单接入点模式

    模式介绍

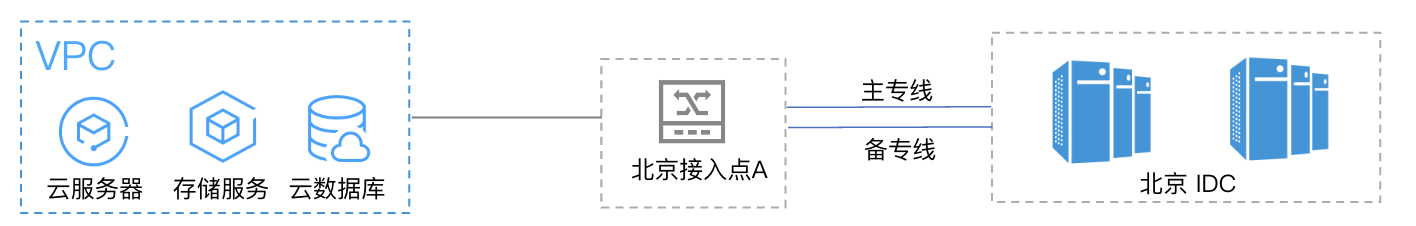

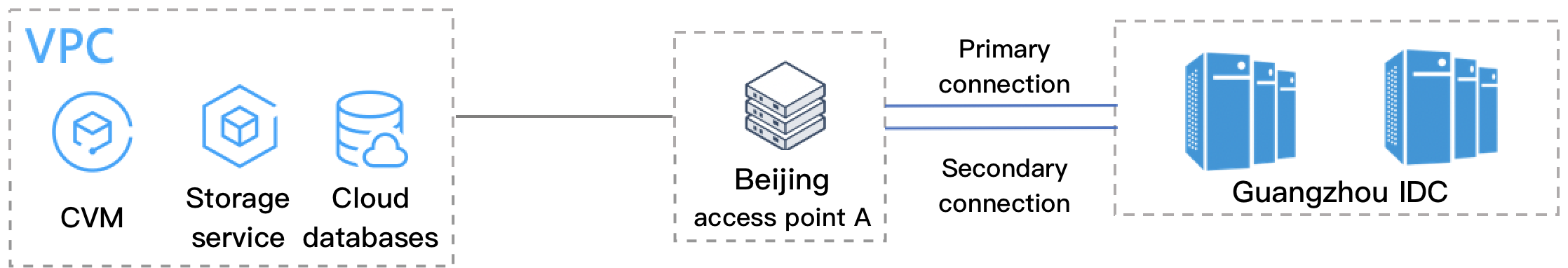

    描述:双线单接入点模式中,用户 IDC 通过两条物理专线与一个腾讯云接入点连接,再连接至腾讯云 VPC。
    使用场景:适用于非关键业务场景,例如云上开发和测试环境。
    成本:中。


    容灾说明

    双线单接入点模式的专线网络架构在各类故障场景下对业务的影响如下。
    故障类型
    业务影响
    恢复措施
    物理专线故障
    若每条物理专线使用率小于等于 50%,则物理专线负载率骤增,业务不会中断。
    若每条物理专线使用率大于 50%,则物理专线负载满载,部分业务数据丢失,业务不会中断。
    若业务数据丢失,则需重新申请专线,恢复时长约2~3个月。
    网络设备故障
    业务中断
    排查、修复网络设备故障,恢复时间视具体故障而定。
    端口异常/光模块故障
    业务中断
    排查、修复本地端口/光模块故障,恢复时间视具体故障而定。
    接入点机房故障
    业务中断
    联系接入点机房运营商修复机房故障,恢复时间视具体故障而定。
    重新申请专线连接至其他接入点,恢复时长约 2-3 个月。

    单线单接入点模式

    模式介绍

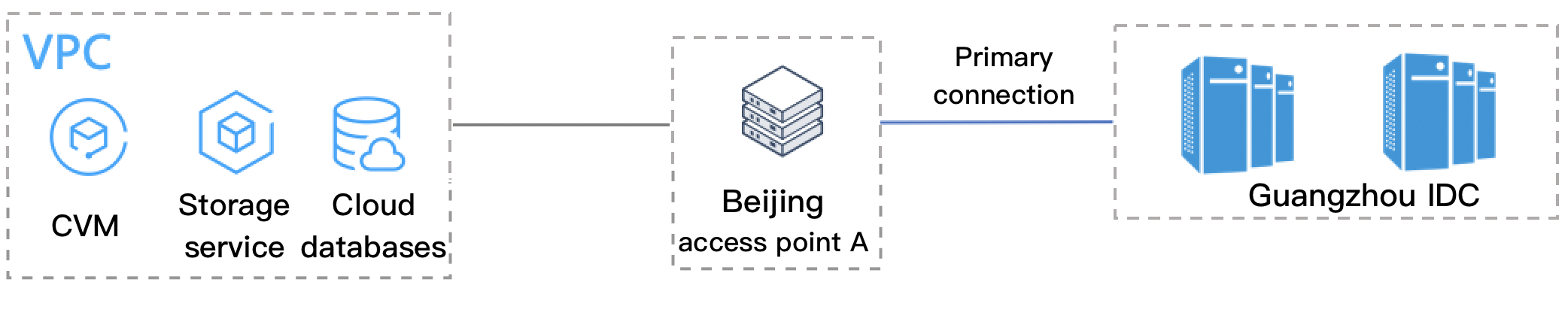

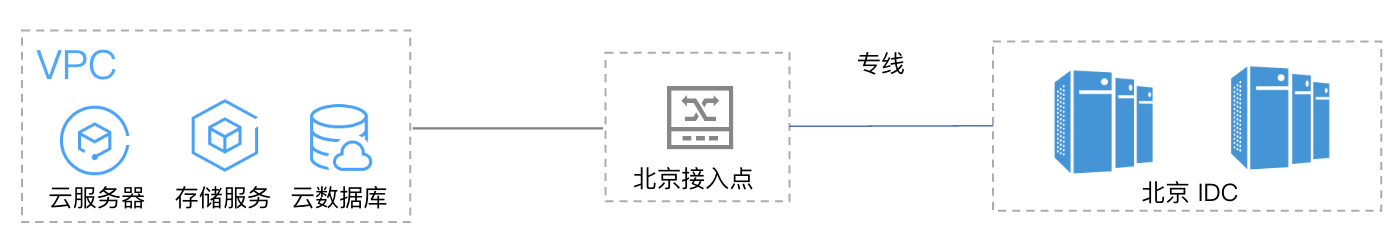

    描述:单线单接入点模式中,用户 IDC 通过一条物理专线与一个腾讯云接入点相连,再连接至腾讯云 VPC。
    使用场景:适用于不需要高弹性和高可用性的非关键业务场景。
    成本:中。


    容灾说明

    单线单接入点模式的专线网络架构在各类故障场景下对业务的影响如下。
    故障类型
    业务影响
    恢复措施
    物理专线故障
    业务中断
    重新申请专线,恢复时长约 2-3 个月。
    网络设备故障
    业务中断
    排查、修复网络设备故障,恢复时间视具体故障而定。
    端口异常/光模块故障
    业务中断
    排查、修复本地端口/光模块故障,恢复时间视具体故障而定。
    接入点机房故障
    业务中断
    联系接入点机房运营商修复机房故障,恢复时间视具体故障而定。
    重新申请专线连接至其他接入点,恢复时长约 2-3 个月。
