Uma tabela de rotas consiste em várias políticas de roteamento que controlam a direção do tráfego de saída das sub-redes na VPC. Cada sub-rede só pode ser associada a uma tabela de rotas, já cada tabela de rotas pode ser associada a várias sub-redes. Você pode criar várias tabelas de rotas para sub-redes com rotas de tráfego diferentes.
Tipos
Existem dois tipos de tabelas de rotas: padrão e personalizada.
Tabela de rotas padrão: ao criar uma VPC, o sistema gera automaticamente uma tabela de rotas padrão, que será associada às sub-redes criadas posteriormente se nenhuma tabela de rotas personalizada for selecionada. Você não pode excluir a tabela de rotas padrão, mas pode adicionar, excluir e modificar as políticas de roteamento nela.
Tabela de rotas personalizada: você pode criar ou excluir uma tabela de rotas personalizada na VPC. Essa tabela de rotas personalizada pode ser associada a todas as sub-redes para aplicar a mesma política de roteamento.
Política de roteamento
Uma tabela de rotas controla as rotas de tráfego usando políticas de roteamento. Uma política de roteamento consiste no destino, tipo do próximo salto e próximo salto.
Destination (Destino): especifica o intervalo de IP de destino para o qual você deseja encaminhar o tráfego. Deve ser um intervalo de IP. Se você quiser inserir um único endereço IP, defina a máscara para 32
(por exemplo, 172.16.1.1/32
). O destino não pode ser um intervalo de IP da VPC onde reside a tabela de rotas, pois a rota local já permite a interconexão de rede privada neste VPC.
Nota:
Se você implantou um serviço TKE na VPC, o destino configurado na política de roteamento da sub-rede da VPC não pode estar dentro do bloco CIDR da VPC nem conter o intervalo de IP do TKE.
Por exemplo, se o bloco CIDR da VPC for 172.168.0.0/16
e o bloco CIDR do TKE for 192.168.0.0/16
, o intervalo de IP de destino não pode estar dentro de 172.168.0.0/16
, ou conter 192.168.0.0/16
, quando você configurar a política de roteamento para uma sub-rede da VPC. Next-hop type (Tipo do próximo salto): indica a saída de pacotes de dados para a VPC. O tipo do próximo salto da VPC aceita NAT Gateway, Peering Connection, VPN Gateway (Gateway do VPN), Direct Connect Gateway (Gateway do Direct Connect), CVM e outros.
Next hop (Próximo salto): especifica a instância do próximo salto (identificada pelo ID do próximo salto) para a qual o tráfego é encaminhado, como um NAT Gateway em uma VPC.
Prioridade das políticas de roteamento
Quando há várias políticas de roteamento em uma tabela de rotas, a seguinte prioridade de roteamento se aplica, de alta para baixa:
Tráfego dentro da VPC: o tráfego dentro da VPC é correspondido primeiro.
Rota de correspondência exata (a correspondência de prefixo mais longa): quando há várias rotas na tabela de rotas que podem corresponder ao IP de destino, a rota com a máscara mais longa (exata) é correspondida para determinar o próximo salto.
IP público: se nenhuma política de roteamento for correspondida, uma instância da CVM pode acessar a Internet por meio de seu endereço IP público.
Caso de uso:
Quando uma sub-rede está associada a um NAT Gateway, e a CVM na sub-rede possui um IP público (ou EIP), a CVM acessa a Internet por meio do NAT Gateway por padrão (porque a prioridade da rota de correspondência exata é maior que a do IP público). No entanto, você pode definir uma política de roteamento para permitir que a CVM acesse a Internet usando seu endereço IP público. Para mais detalhes, consulte Ajuste das prioridades dos NAT Gateways e EIPs. ECMP
O Roteamento de vários caminhos de custo igual (ECMP, na sigla em inglês) significa que existem várias rotas de igual custo para um único destino. A tecnologia de roteamento tradicional usa apenas um caminho para transferir pacotes para o mesmo destino, enquanto os demais caminhos estão no estado de espera ou inválido. Quando o caminho falha, leva tempo para usar outro caminho. Por outro lado, o ECMP usa várias rotas de custos iguais no ambiente de rede para aumentar a largura de banda de transmissão, equilibrar o tráfego em várias rotas e obter backup com links redundantes.
O VPC aceita o ECMP para o mesmo tipo de rota, conforme detalhado abaixo.
|
| | |
| | |
| | |
| | |
Gateway do Direct Connect | | |
| | |
| | |
| | |
Nota:
O CCN aceita um ECMP com gateway do Direct Connect ou Peering Connection.
Casos de uso
O ECMP é frequentemente usado para equilibrar a carga de tráfego em gateways com largura de banda limitada. Suponha que você precise de 2.000 Mbps para interconectar seus negócios baseados na VPC e IDC, mas a largura de banda máxima atual do VPN é de 1.000 Mbps. Para atingir o objetivo, você pode criar dois gateways do VPN de 1.000 Mbps e dois túneis VPN.
Rotas principal/secundária
As rotas principal/secundária referem-se a dois ou mais caminhos para o mesmo destino, com um caminho ativo e caminhos em espera ou inválidos. Suponha que haja duas rotas da VPC para o IDC, ou seja, caminho A e caminho B. Todos os pacotes são enviados ao destino pelo caminho A, enquanto o caminho B fica inválido ou em espera. Quando o caminho A sofre falhas de ligação, você pode ativar o caminho B para assumir o tráfego do caminho A, garantindo assim a disponibilidade da aplicação. Nesse caso, os caminhos A e B são chamados de rotas principal e secundária.
O tipo do próximo salto determina a prioridade das rotas. Ao adicionar uma política de roteamento à tabela de rotas da VPC, você pode configurar diferentes tipos de gateways para atuar como rotas principal e secundária para um único destino. Depois, a investigação de rede da VPC pode ser usada para verificar a qualidade e a acessibilidade da ligação. Após configurar uma política de alarme, você pode detectar prontamente qualquer exceção de ligação e alternar com rapidez entre as rotas principal e secundária para atender aos requisitos de alta disponibilidade.
Nota:
Atualmente, a funcionalidade de prioridade de rotas está na versão beta. Para usá-la, envie um tíquete. O tipo do próximo salto determina a prioridade da rota na tabela de rotas da VPC. Por padrão, a prioridade de rota de alta para baixa é CCN, gateway do Direct Connect, gateway do VPN e outros.
Atualmente, você não pode ajustar a prioridade das rotas no console. Se necessário, envie um tíquete. A tabela a seguir descreve se as rotas principal/secundária são aceitas em diferentes tipos de rotas da VPC.
|
| |
| |
| Sim, com CCN, gateway do VPN, gateway do Direct Connect ou HAVIP |
Peering Connection (intrarregião) | |
Peering Connection (entre regiões) | |
Gateway do Direct Connect | Sim, com CCN, gateway do VPN, HAVIP ou CVM |
| Sim, com gateway do VPN, gateway do Direct Connect, HAVIP ou CVM |
| Sim, com CCN, gateway do VPN, gateway do Direct Connect ou CVM |
| Sim, com CCN, gateway do Direct Connect, HAVIP ou CVM |
Casos de uso
As rotas principal/secundária são frequentemente usadas para encaminhar o tráfego continuamente quando uma ligação de gateway falha.

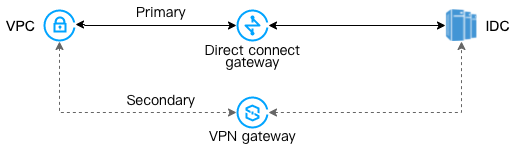

Gateway do Direct Connect baseado na VPC (principal) e gateway do VPN para a VPC (secundária)
Cenário: interconecte uma VPC da Tencent Cloud e um IDC local por meio de um gateway do Direct Connect baseado na VPC. Enquanto isso, crie túneis VPN por meio de um gateway do VPN para atuar como o vínculo de comunicação secundário entre o IDC e a VPC.

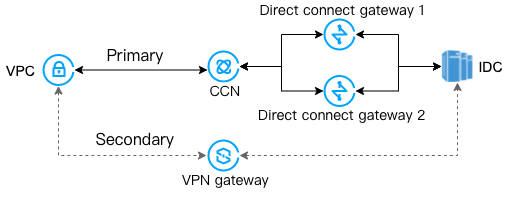

Gateway do Direct Connect baseado no CCN (principal) e gateway do VPN para a VPC (secundária)
Cenário: interconecte uma VPC da Tencent Cloud e um IDC local por meio de uma instância do CCN. Enquanto isso, crie túneis VPN por meio de um gateway do VPN para atuar como o vínculo de comunicação secundário entre o IDC e a VPC.
