Se os seus negócios estiverem implantados em um IDC local e em uma VPC da Tencent Cloud, você poderá conectá-los pelo Direct Connect ou pela VPN. Para melhorar a disponibilidade dos negócios, configure o DC e a VPN Connections como a ligação principal e secundária para comunicação redundante. Este documento orienta você sobre como configurar o DC e a VPN Connection como ligações principal/secundária para conectar seu IDC à nuvem.
Nota:
Atualmente, a funcionalidade de prioridade de rota está em teste beta. Para testá-la, envie um tíquete. O próximo tipo de salto determina a prioridade da rota na tabela de rotas da VPC. Por padrão, a prioridade de rota de alta para baixa é: CCN, gateway do Direct Connect, VPN Gateway e outros.
Atualmente, não é possível ajustar a prioridade da rota no console. Se precisar alterá-la, envie um tíquete. Cenários

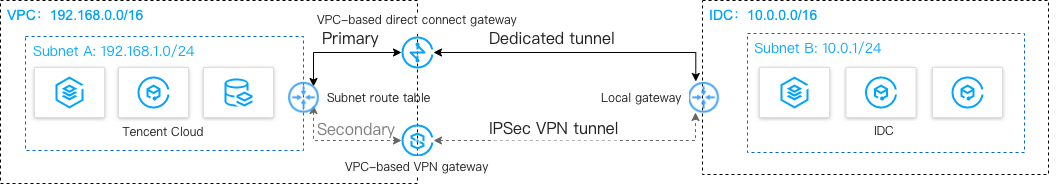

Você implantou negócios em uma VPC da Tencent Cloud e em um IDC. Para interconectá-los, você precisa configurar os serviços de conexão de rede para comunicações de alta disponibilidade da seguinte forma:
Direct Connect (principal): conecta o IDC local a um gateway do Direct Connect baseado na VPC por meio de uma conexão. Quando a ligação da conexão estiver normal, todo o tráfego de dados entre o IDC e a VPC será encaminhado por meio da conexão.
VPN Connection (secundário): estabelece um túnel VPN IPsec para interconectar o IDC local e a VPC da Tencent Cloud. Quando a ligação de conexão falhar, o tráfego será encaminhado usando essa ligação para garantir a disponibilidade dos negócios.
Pré-requisitos
O seu dispositivo de gateway do IDC local deve permitir a funcionalidade VPN IPsec, e pode atuar como um gateway do cliente para criar um túnel VPN com a VPN Gateway.
O dispositivo de gateway do IDC foi configurado com um endereço IP estático.
Dados de exemplo e configuração:
|
Rede | Informações da VPC | Bloco CIDR da sub-rede | 192.168.1.0/24 |
|
| IP público da VPN Gateway | 203.xx.xx.82 |
| Informações do IDC | Bloco CIDR da sub-rede | 10.0.1.0/24 |
|
| IP público do gateway | 202.xx.xx.5 |
Etapas
Instruções
Etapa 1: conectar o IDC à VPC pelo Direct Connect
2. Faça login no Console da VPC e clique em Direct Connect Gateway (Gateway do Direct Connect) na barra lateral esquerda. Clique em +New (+Novo) para criar um gateway padrão do Direct Connect para o qual a Associate Network (Rede associada) seja o VPC. Se o intervalo de IP do IDC entrar em conflito com o intervalo de IP da VPC, selecione o NAT Type (Tipo de NAT). 3. Acesse a página Dedicated Tunnels (Túneis dedicados) e clique em +New (+Novo) para criar um túnel dedicado. Insira o nome do túnel, selecione o tipo de conexão e a instância de gateway do Direct Connect recém-criada. Configure os endereços IP na Tencent Cloud e no IDC, selecione a rota estática e insira o intervalo IP do CPE. Após a conclusão da configuração, clique em Download configuration guide (Baixar o guia de configurações) e conclua as configurações do dispositivo IDC conforme as instruções do guia.
4. Na tabela de rotas associada à sub-rede da VPC para a comunicação, configure uma política de roteamento com o gateway do Direct Connect como o próximo salto e o intervalo de IP do IDC como o destino.
Nota:
Para obter as configurações detalhadas, consulte Introdução. Etapa 2: conectar o IDC à VPC por meio de uma VPN Connection
1. Faça login no Console da VPN Gateway e clique em +New (+Novo) para criar uma VPN Gateway para o qual a Associate Network (Rede associada) seja uma Virtual Private Cloud. 2. Clique em Customer Gateway (Gateway do cliente) na barra lateral esquerda, e clique em +New (+Novo) para configurar um gateway do cliente (um objeto lógico da VPN Gateway no IDC). Insira o endereço IP público da VPN Gateway no IDC, como 202.xx.xx.5
.
3. Clique em VPN Tunnel (Túnel VPN) na barra lateral esquerda, e clique em +New (+Novo) para concluir as configurações, como política SPD, IKE e IPsec.
4. Configure o mesmo túnel VPN que a Etapa 3 no dispositivo de gateway local do IDC, para garantir uma conexão normal.
5. Na tabela de rotas associada à sub-rede da VPC para a comunicação, configure uma política de roteamento com a VPN Gateway como o próximo salto e o intervalo de IP do IDC como o destino.
Etapa 3: configurar sondas de rede
Nota:
Após as duas primeiras etapas, há duas rotas da VPC para o IDC. Ou seja, tanto o gateway do Direct Connect quanto a VPN Gateway agem como o próximo salto. Por padrão, a rota do gateway do Direct Connect tem uma prioridade mais alta, tornando-a o caminho principal, e a VPN Gateway, o caminho secundário.
Para acompanhar a qualidade da conexão principal/secundária, configure duas sondas de rede separadamente, a fim de monitorar as principais métricas, como latência e taxa de perda de pacotes, e verifique a disponibilidade das rotas principal/secundária.
2. Clique em +New (+Novo) para criar uma sonda de rede. Insira um nome e um IP de destino, selecione uma VPC e uma sub-rede, e defina Source Next Hop (Próximo salto da fonte) como o gateway do Direct Connect.
3. Repita a Etapa 2 e defina Source Next Hop (Próximo salto da fonte) como a VPN Gateway. Após a conclusão da configuração, você pode verificar a latência e a taxa de perda de pacotes da rede sondada do gateway do Direct Connect e do VPN Connection. Etapa 4: configurar uma política de alarme
Você pode configurar uma política de alarme para ligações. Quando uma ligação tem uma exceção, são enviadas notificações de alarme a você automaticamente por e-mail e mensagem SMS, alertando-o antecipadamente sobre os riscos.
2. Clique em Create (Criar). Insira o nome da política, selecione VPC/Network Probe (VPC/Sonda de rede) para o tipo de política, especifique as instâncias da sonda de rede como o objeto de alarme, e configure as condições de disparo, as notificações de alarme e outras informações. Depois, clique em Complete (Concluir).
Etapa 5: alternar entre as rotas principal/secundária
Após receber os alarmes de exceção sobre o gateway do Direct Connect, você precisa desativar manualmente a rota principal e encaminhar o tráfego para a VPN Gateway da rota secundária.
2. Localize a tabela de rotas associada à sub-rede da VPC para a comunicação, clique em ID/Name (ID/Nome) para acessar sua página de detalhes. Clique em para desativar a rota principal com a CCN como o próximo salto. Em seguida, o tráfego da VPC destinado ao IDC será encaminhado para a VPN Gateway, em vez do gateway do Direct Connect.
