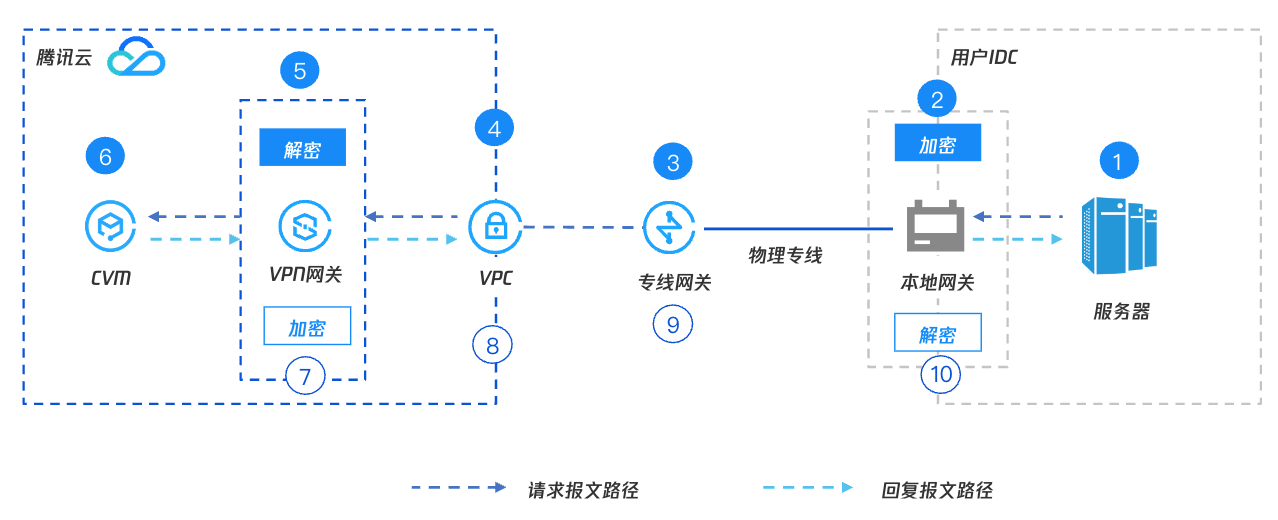

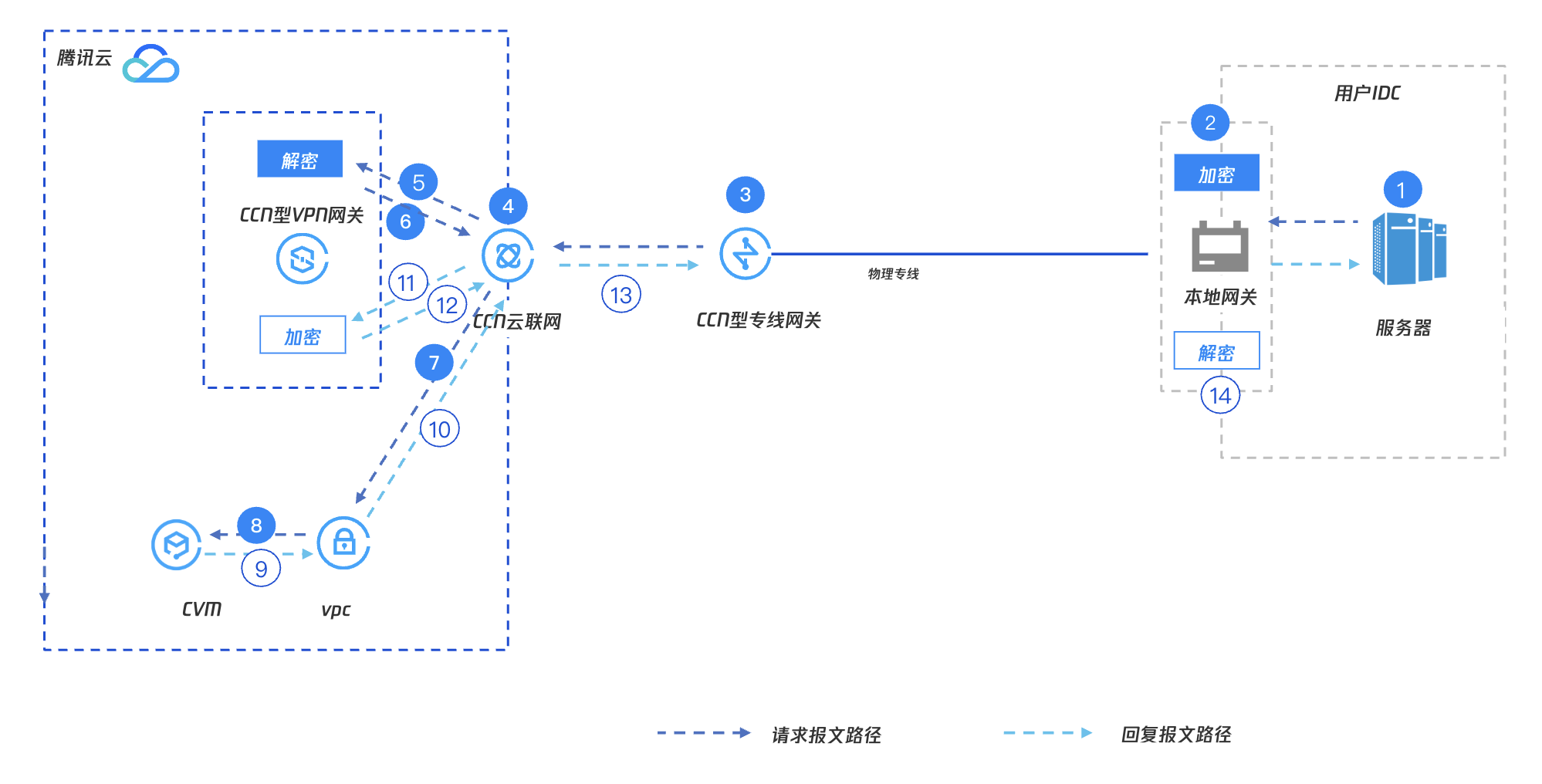

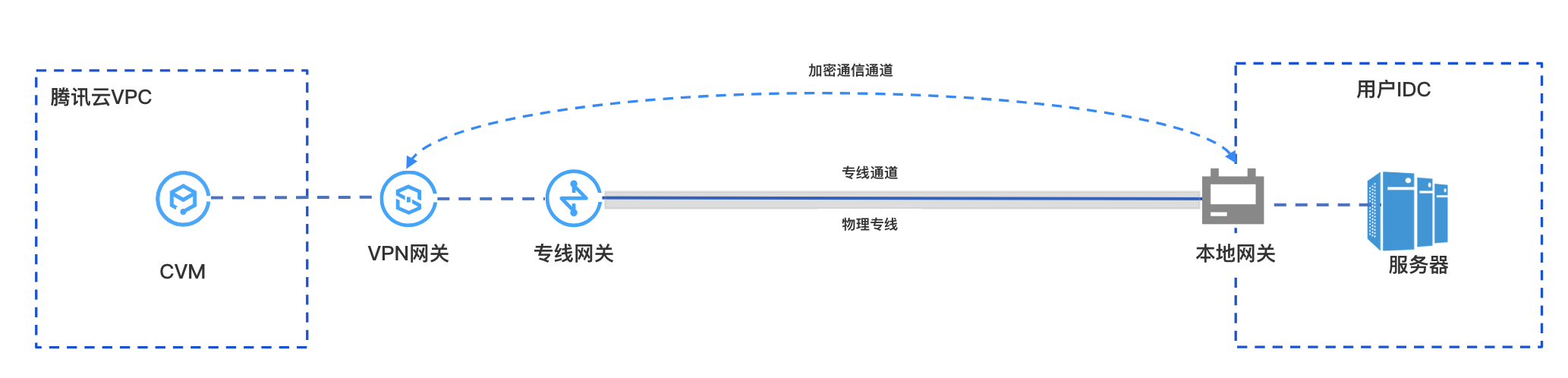

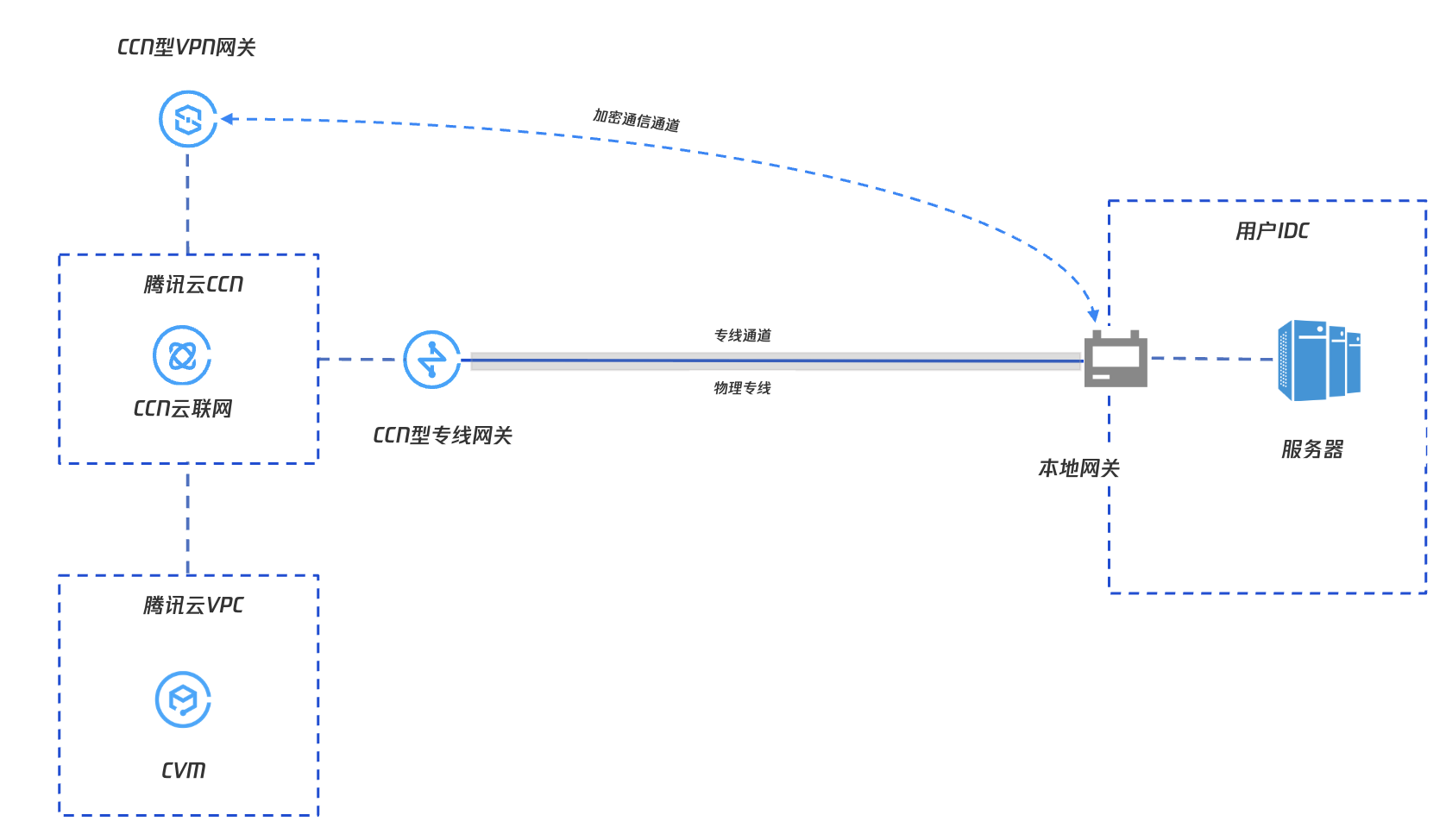

序号 | 转发对象 | 说明 |
① | 用户 IDC 服务器 | 客户发起访问请求,请求报文路由至 IDC 本地网关。 |
② | IDC 本地网关 | 本地网关对请求报文进行加密封装,封装后依据配置的路由将请求报文转发至云上专线网关。 |
③ | 专线网关 | 专线网关接收封装的请求报文后转发至私有网络 VPC。 |
④ | 私有网络 VPC | 私有网络 VPC 接收封装的请求报文后,将请求报文转发至私网 VPN 网关。 |
⑤ | VPN 网关 | 1. 私网 VPN 网关接收到封装的请求报文并对其进行解密。 2. 私网 VPN 网关依据解密后报文中的目的地址遍历路由表,然后将请求报文转发至云服务器 CVM。 |
⑥ | 云服务器 CVM | 1. 云服务器 CVM 接收到解密后的请求报文后进行响应,向客户端发送回复报文。 2. 云服务器 CVM 依据回复报文的目的地址查询路由表,将回复报文转发至 VPN 网关。 |
⑦ | VPN 网关 | 1. 私网 VPN 网关接收到回复报文后,对回复报文进行加密。 2. VPN 网关依据回复报文被加密的目的 IP 地址查询路由表,将回复报文转发至 VPC。 |
⑧ | 私有网络 VPC | 私有网络 VPC 接收到加密后的回复报文后,查询路由表将加密后的回复报文转发至专线网关。 |
⑨ | 专线网关 | 专线网关接收到加密后的回复报文后,查询路由表将加密后的回复报文转发至 IDC 本地网关。 |
⑩ | IDC 本地网关 | 1. IDC 本地网关接收到回复报文后,对回复报文进行解密。 2. 本地网关设备依据回复报文被解密后的目的 IP 地址查询路由表,将回复报文转发至服务器。 |
