    Gateway 配置

    最后更新时间：2023-12-26 11:47:39
    下载PDF
      边缘代理网关的端口、监听规则通过 Gateway CRD 配置。以下是一个 Gateway 配置的示例，重要字段的解释通过注释说明：
      apiVersion: networking.istio.io/v1alpha3
      kind: Gateway
      metadata:
        name: gateway-sample
        namespace: defualt
      spec:
        selector: # 根据填写的标签匹配 Gateway 配置下发的 Pod
          istio: ingressgateway
          app: istio-ingressgateway
        servers:
        - port:
            number: 80
            name: http
            protocol: HTTP
          hosts:
          - uk.bookinfo.com
          - eu.bookinfo.com
          tls:
            httpsRedirect: true # 发送 301 https 重定向
        - port:
            number: 443
            name: https-443
            protocol: HTTPS # 开启端口 HTTPS
          hosts:
          - uk.bookinfo.com
          - eu.bookinfo.com
          tls:
            mode: SIMPLE # TLS 单向认证
            serverCertificate: /etc/certs/servercert.pem # 文件挂载方式加载证书
            privateKey: /etc/certs/privatekey.pem
        - port:
            number: 9443
            name: https-9443
            protocol: HTTPS # 开启端口 HTTPS
          hosts:
          - "bookinfo-namespace/*.bookinfo.com"
          tls:
            mode: SIMPLE # TLS 单向认证
            credentialName: bookinfo-secret # 通过 SDS 方式从 Kubernetes secret 加载证书
        - port:
            number: 5443
            name: https-ssl
            protocol: HTTPS # 开启端口 HTTPS
          hosts:
          - "*"
          tls:
            mode: SIMPLE # TLS 单向认证
            credentialName: qcloud-abcdABCD # 通过 SDS 方式从腾讯云 SSL 平台加载证书 ID 为 abcdABCD 的证书
        - port:
            number: 6443
            name: clb-https-6443-ABCDabcd # 6443启用证书解包上移至 CLB，使用 ID 为 ABCDabcd 的 SSL 平台证书
            protocol: HTTP
          hosts:
          - "tcm.tencent.com"


      Gateway 配置字段说明

      以下是 Gateway CRD 重要字段的说明：
      字段名称
      字段类型
      字段说明
      metadata.name
      string
      Gateway 名称
      metadata.namespace
      string
      Gateway 命名空间
      spec.selector
      map<string, string>
      Gateway 使用填写的标签键值对匹配配置下发的边缘代理网关实例
      spec.servers.port.number
      uint32
      端口
      spec.servers.port.protocol
      string
      通信协议，支持：HTTP, HTTPS, GRPC, HTTP2, MONGO, TCP, TLS，请注意同一网关同一端口的协议配置需要保持一致。
      spec.servers.port.name
      string
      端口名称，当前 TCM 实现了通过端口名称指定 SSL 证书解包上移至 CLB 的功能，如您需要配置证书上移，您可以按照 clb-https-{端口号}-{ssl 平台证书 ID} 的方式命名，证书上移功能仅在当前端口通信协议指定为 HTTP 时生效，边缘代理网关控制器会自动创建 CLB 7层监听器实现证书上移，CLB SSL 解包完成后，CLB 实例与 Ingress Gateway Pod 采用明文通信。请注意同一网关同一端口的证书上移配置需要保持一致，否则会引起配置冲突。
      spec.severs.hosts
      string[]
      域名，支持通配符 *
      spec.servers.tls.httpsRedirect
      bool
      值为 true 时，边缘代理网关会对所有 http 请求返回 301 重定向，要求客户端发起 https 请求
      spec.servers.tls.mode
      -
      配置当前端口的 TLS 安全认证模式，如需要开启当前端口的安全认证则需要填写。支持：PASSTHROUGH, SIMPLE, MUTUAL, AUTO_PASSTHROUGH, ISTIO_MUTUAL
      spec.servers.tls.credentialName
      string
      配置发现 TLS 证书密钥的 secret 的名称，支持从 Ingress Gateway 实例在同一 namespace 下的 Kubernetes secret 中加载证书与密钥，您需要确保填写的 secret 中包含合适的证书与密钥。 TCM 还实现了加载腾讯云 SSL 平台证书的功能，按照 qcloud-{ssl 平台证书 ID} 格式填写本字段，TCM 边缘代理网关控制器即会为边缘代理网关加载 SSL 平台的证书。当前仅支持从 SSL 平台加载单向认证 SIMPLE 模式的服务器证书和私钥
      spec.servers.tls.serverCertificate
      string
      设置端口的 TLS 证书密钥通过 file mount 形式（不推荐，推荐采用填写 credentialName 字段加载证书私钥）挂载时需要填写的证书路径字段，Istio 默认使用网关所在命名空间下 istio-ingressgateway-certs secret 加载证书至路径 /etc/istio/ingressgateway-certs
      spec.servers.tls.privateKey
      string
      设置端口的 TLS 证书密钥通过 file mount 形式（不推荐，推荐采用填写 credentialName 字段加载证书私钥）挂载时需要填写的私钥路径字段，Istio 默认使用网关所在命名空间下 istio-ingressgateway-certs secret 加载私钥至路径 /etc/istio/ingressgateway-certs
      spec.servers.tls.caCertificates
      string
      设置端口的 TLS 证书密钥通过 file mount 形式（不推荐，推荐采用填写 credentialName 字段加载证书私钥）挂载时需要填写的跟证书路径字段，Istio 默认使用网关所在命名空间下 istio-ingressgateway-ca-certs 加载根证书至路径 /etc/istio/ingressgateway-ca-certs，双向认证时需要配置根证书

      示例

      从 Kubernetes Secret 加载证书至边缘代理网关配置示例

      YAML 配置示例
      控制台配置示例
      apiVersion: networking.istio.io/v1alpha3
      kind: Gateway
      metadata:
        name: sample-gw
        namespace: default
      spec:
        servers:
          - port:
              number: 443
              name: HTTPS-443-6cph
              protocol: HTTPS
            hosts:
              - '*'
            tls:
              mode: SIMPLE
              credentialName: {kubernetes secret 名称}
        selector:
          app: istio-ingressgateway
          istio: ingressgateway

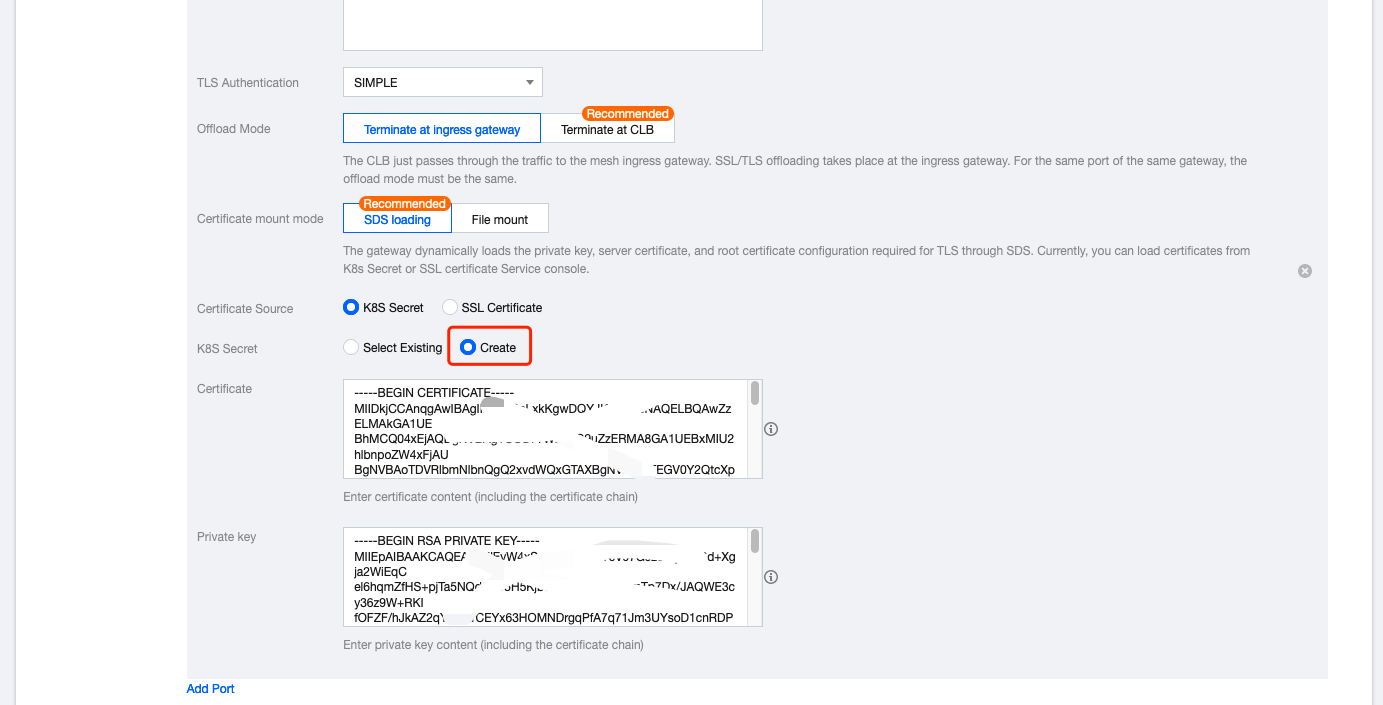

      控制台创建 Gateway 配置 Ingress Gateway HTTPS 协议 SSL 证书从 Kubernetes secret 加载（单向认证）的过程如下：
      1. 选择协议为 HTTPS，TLS 模式为 SIMPLE。
      2. 证书解包选择边缘代理网关解包。
      3. 证书挂载模式选择SDS加载。
      4. 证书来源选择 K8S Secret。
      5. K8S Secret 选择选择已有，选择当前所选边缘代理网关所在 namespace 下的 Secret，请您确保所选 Secret 中包含合适的证书/私钥/根证书。


      6. 如当前 Secret 中未有合适证书，您可以选择新建K8S Secret，复制合适的证书/私钥/跟证书内容至对应输入框。



      从 SSL 平台加载证书至边缘代理网关配置示例

      YAML 配置示例
      控制台配置示例
      apiVersion: networking.istio.io/v1alpha3
      kind: Gateway
      metadata:
        name: test-gw
      spec:
        servers:
          - port:
              number: 443
              name: HTTPS-443-9ufr
              protocol: HTTPS
            hosts:
              - '*'
            tls:
              mode: SIMPLE
              credentialName: qcloud-{证书ID}
        selector:
          app: istio-ingressgateway
          istio: ingressgateway

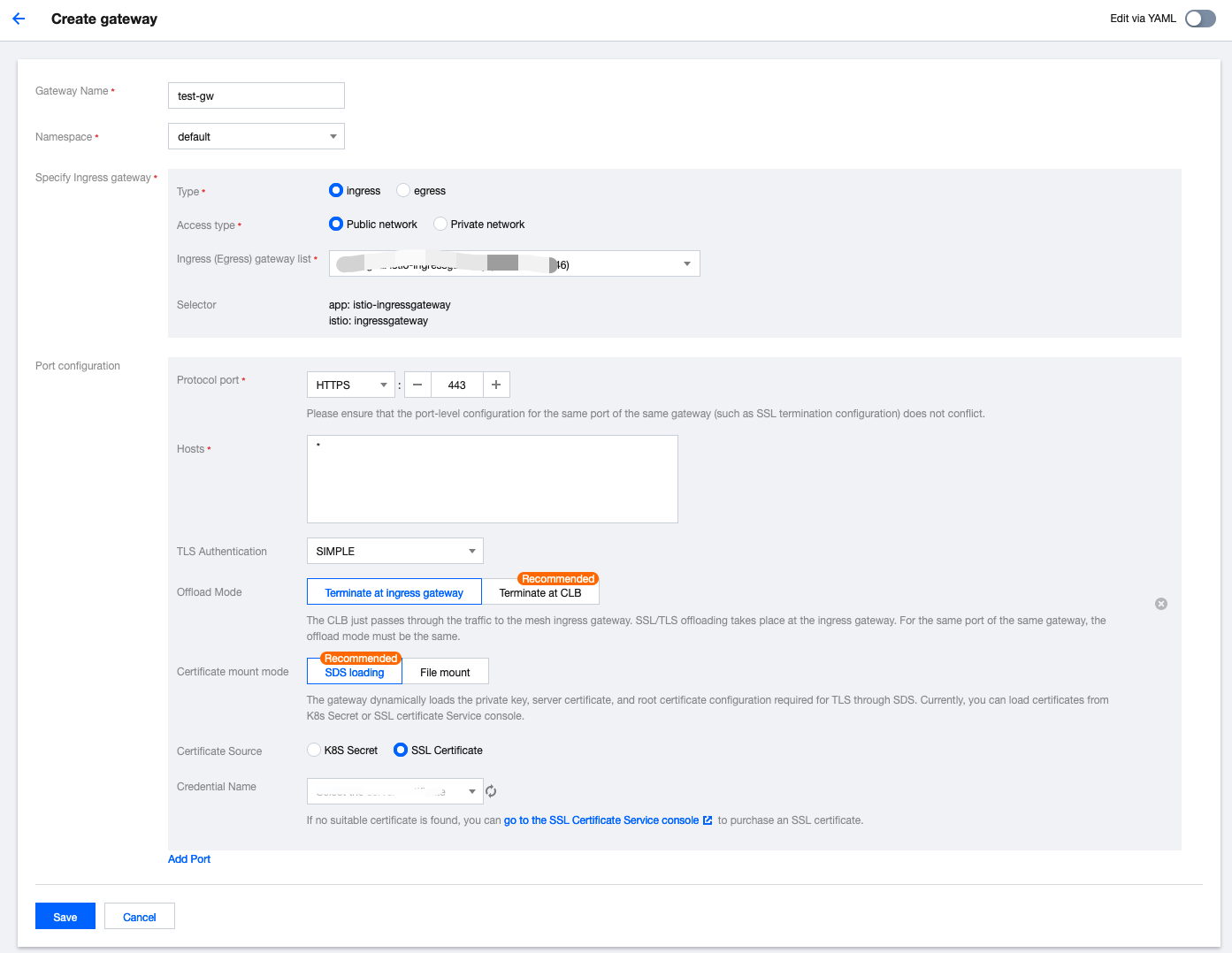

      除了通过 YAML 文件配置，您也可以在控制台上通过 UI 创建 Gateway 配置。以下是配置从 SSL 平台加载证书至边缘代理网关的配置示例，您选择证书来源为 SSL 平台证书即可选择需要加载的 SSL 平台证书。




      SSL 证书解包上移至 CLB 配置示例

      YAML 配置示例
      控制台配置示例
      以下是配置 443 端口证书解包上移至 CLB，且为该端口启用 SNI，域名 sample.hosta.org 使用证书1，域名 sample.hostb.org 使用证书2。
      apiVersion: networking.istio.io/v1alpha3
      kind: Gateway
      metadata:
        name: test-gw
      spec:
        servers:
          - port:
              number: 443
              name: clb-https-443-{证书ID 1}
              protocol: HTTP
            hosts:
              - sample.hosta.org
          - port:
              number: 443
              name: clb-https-443-{证书ID 2}
              protocol: HTTP
            hosts:
              - sample.hostb.org
        selector:
          app: istio-ingressgateway
          istio: ingressgateway

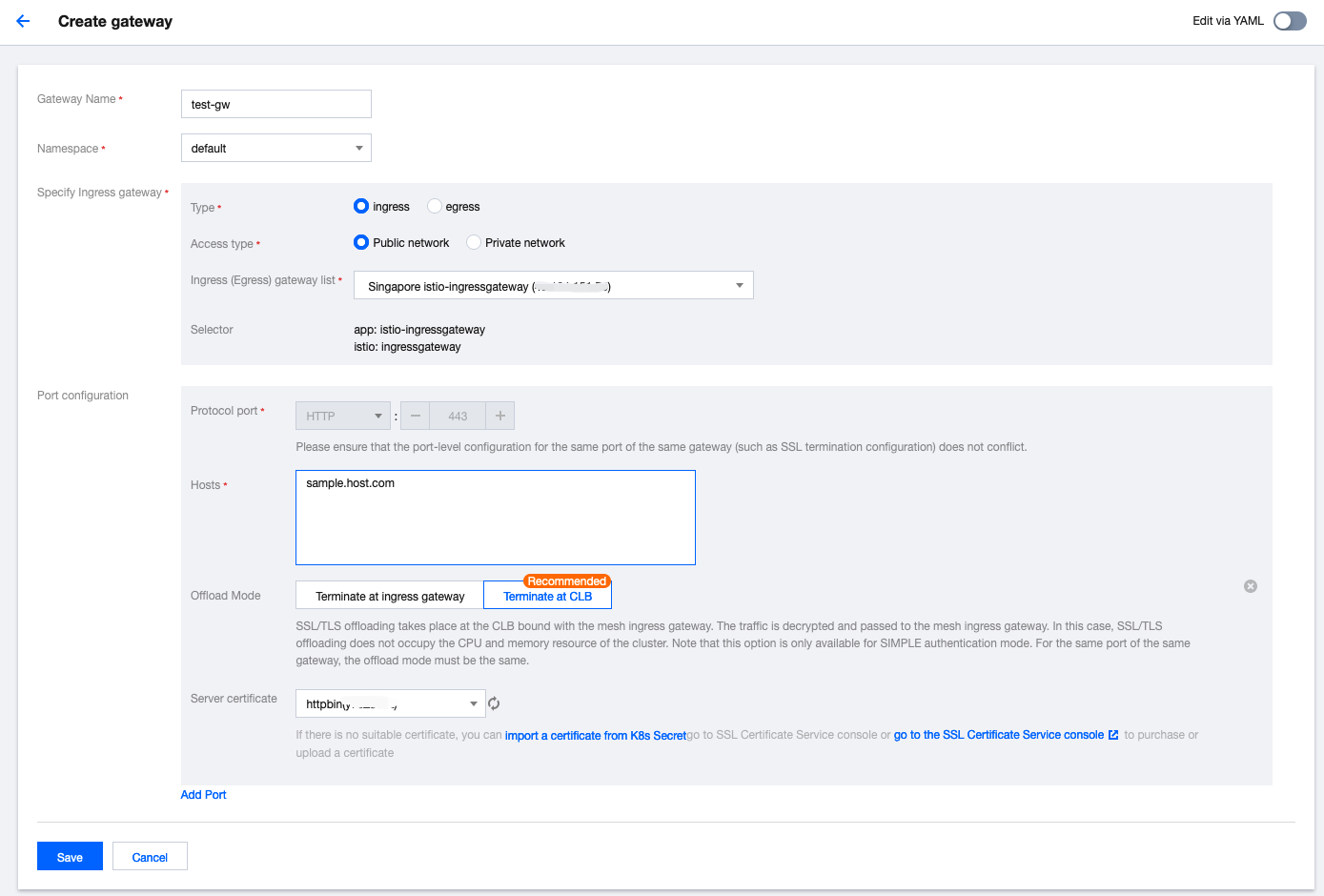

      在控制台 UI 创建 Gateway 配置使用证书上移功能流程如下：
      1. 选择协议为 HTTPS，出现 TLS 模式选项。
      2. 选择 TLS 模式为 SIMPLE。
      3. 选择证书解包为 CLB 解包，此时端口协议将自动变化为 HTTP（选择证书上移后网关处按照明文 HTTP 处理流量）。
      4. 选择合适的服务器证书。

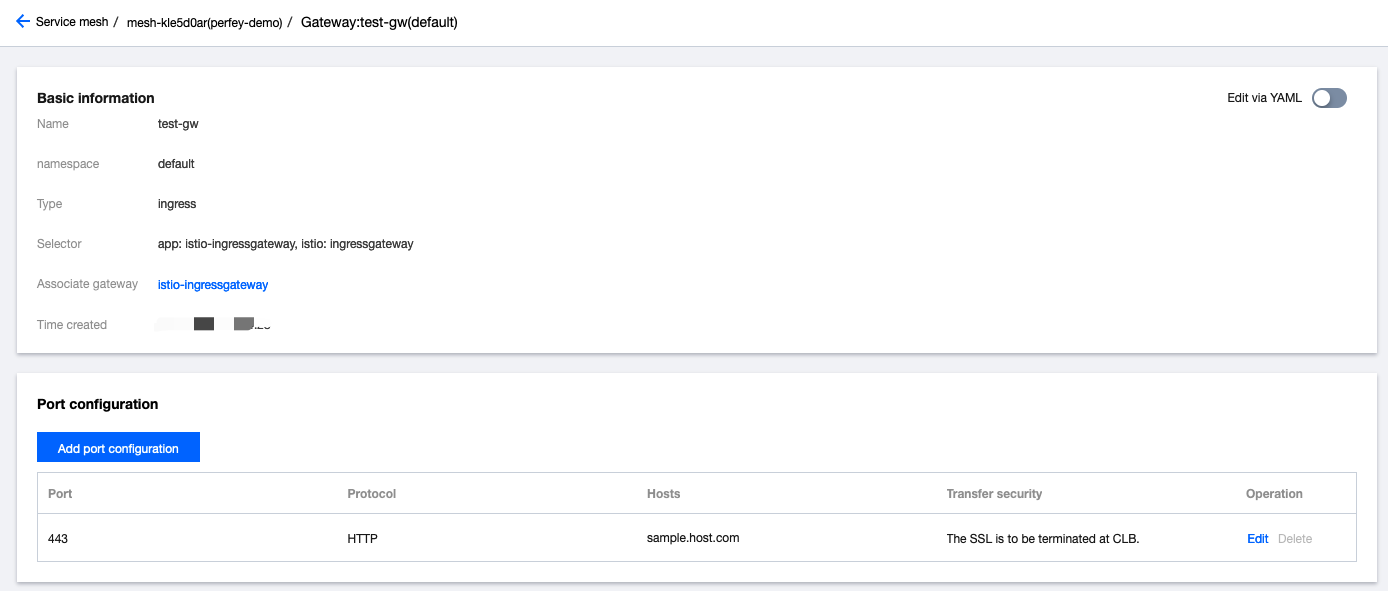

      创建成功将跳转至创建完成的 Gateway CRD 详情页面：
