观众连麦

最后更新时间:2022-06-14 12:41:46

    连麦方案介绍

    目前,在 连麦互动 - RTMP方案 中,腾讯云视立方·移动直播 SDK 提供连麦互动组件 MLVBLiveRoom 用来帮助开发者快速实现连麦需求,为了更好的满足开发者针对连麦功能的需求,腾讯云新增了基于 RTC 协议的连麦方案,同时提供了更加简单灵活的 V2 接口。
    移动直播 V2 接口同时支持通过 RTMP 协议及 RTC 协议进行推流/连麦,开发者可根据自身需求选择适合的方案,对比如下:
    对比项
    RTMP 方案
    RTC 方案
    协议
    RTMP 基于 TCP 协议
    RTC 基于 UDP 协议(更适合流媒体传输)
    QoS
    弱网抗性能力弱
    50%丢包率可正常视频观看,70%丢包率可正常语音连麦
    支持区域
    仅支持中国内地(大陆)地区
    全球覆盖
    使用产品
    需开通移动直播、云直播服务
    需开通移动直播、云直播、实时音视频服务
    价格
    0.0028美元/分钟
    阶梯价格,详情请参见 RTC 连麦方案怎么计算费用

    RTC 连麦方案演示

    移动直播 SDK 提供了新的 V2 接口: V2TXLivePusher (推流)、 V2TXLivePlayer (拉流),用来帮助客户实现更加灵活、更低延时、更多人数的直播互动场景。开播端可以利用 V2 提供的 RTC 推流能力,默认情况下,观众端观看则可使用 CDN 方式进行拉流。 CDN 观看费用较低。如果观众端有连麦需求,连麦观众上麦后,可以从 CDN 切换到 RTC 进行观看,这样延时更低,互动效果更好。RTC 连麦需要另外开通服务。 下面是 MLVB-API-Example Demo 的演示效果。

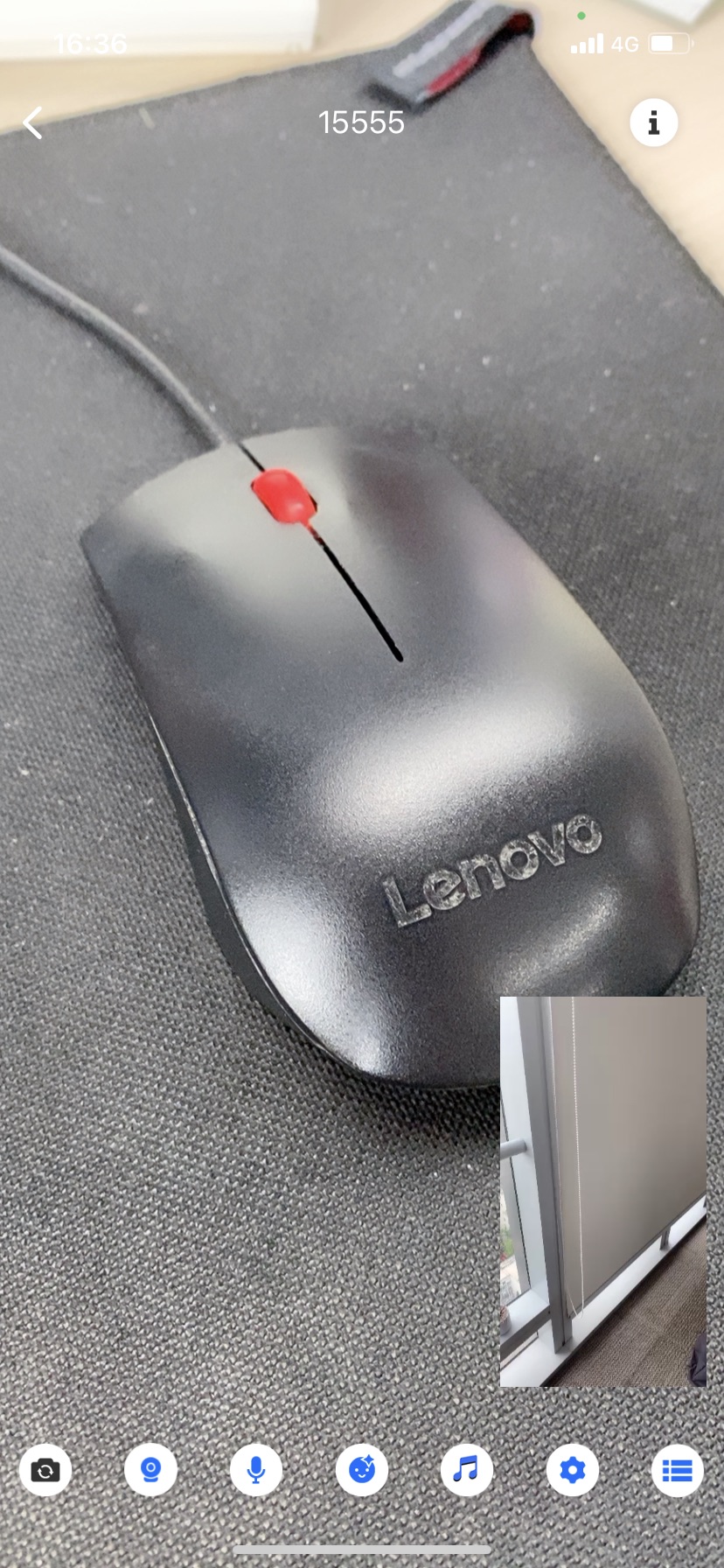

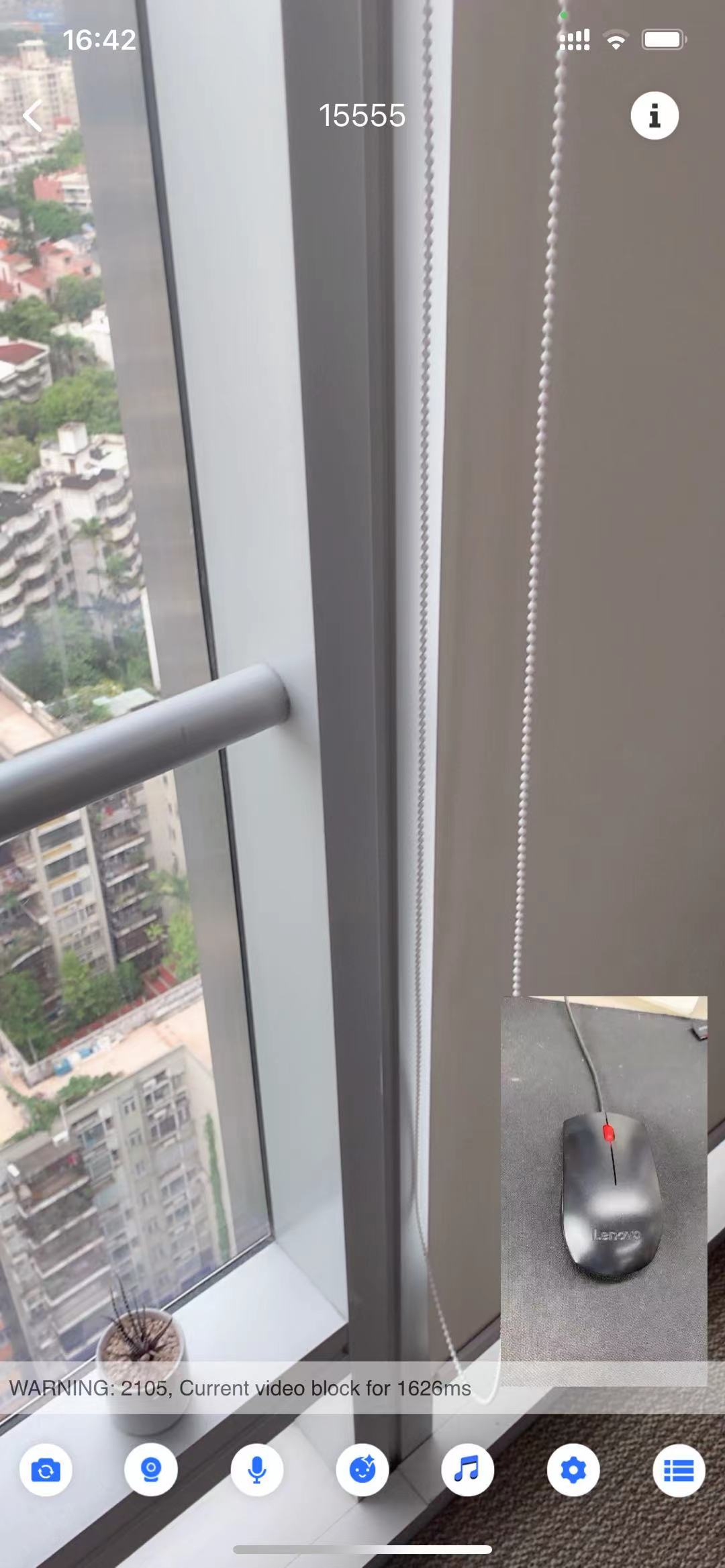

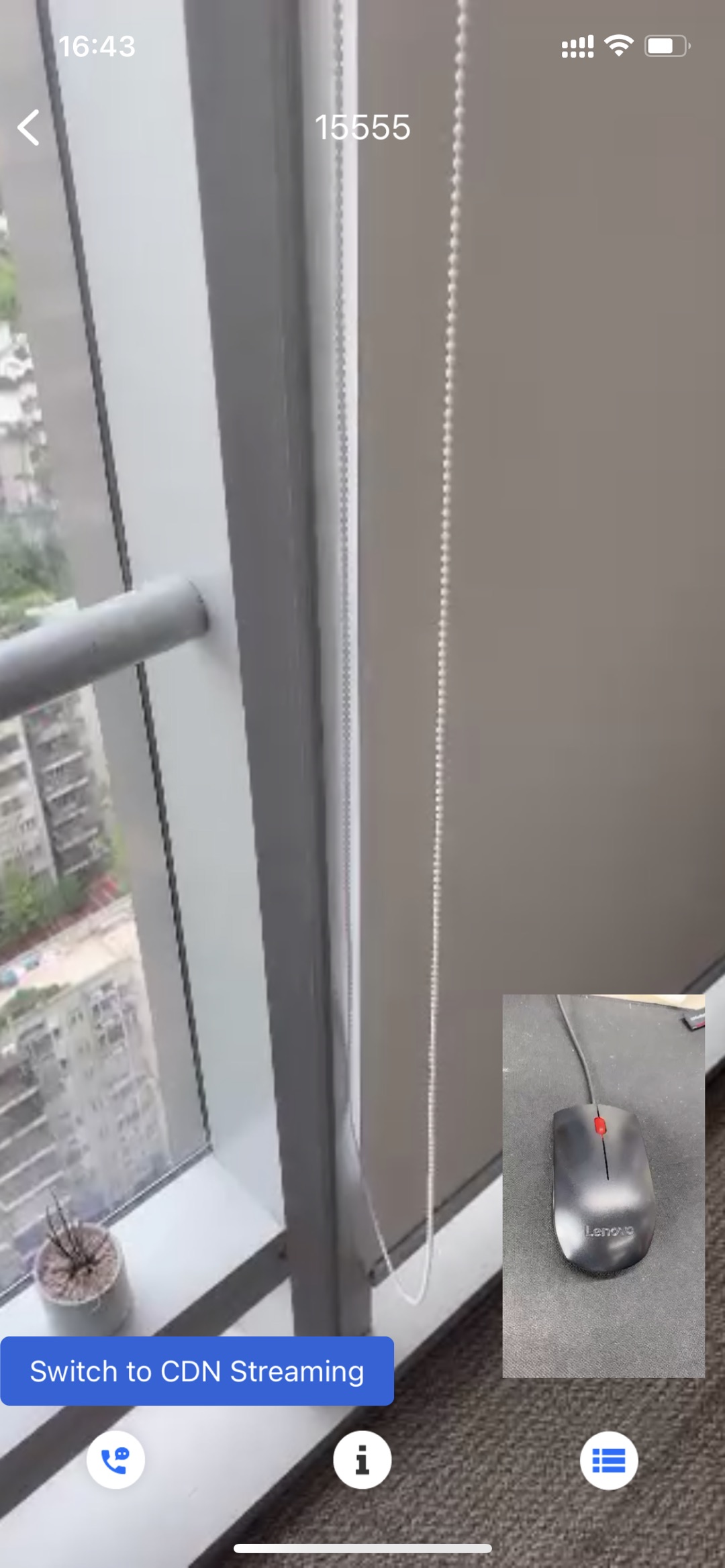

    演示图示

    直播前

    主播端(手机 A)
    连麦观众(手机 B)
    普通观众(手机 C)













    连麦中

    主播端(手机 A)
    连麦观众(手机 B)
    普通观众(手机 C)
















    RTC 连麦功能实现

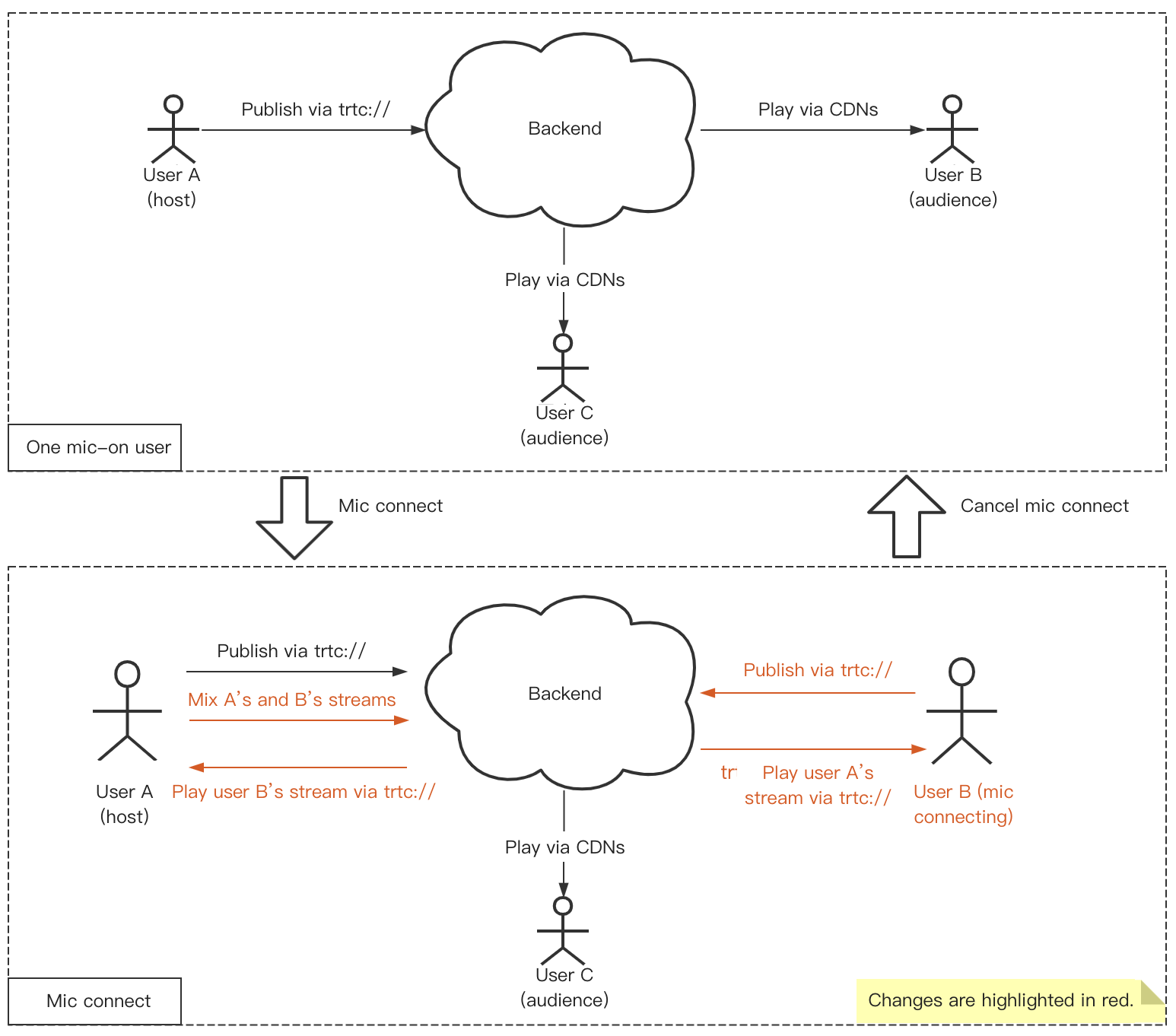

    如下示意图,用户 A 是主播,B 和 C 都是观众,如果观众 B 要与 主播 A 连麦,需要做的事情非常简单:
    观众 B:启动 trtc:// 协议推流,播放流也从 CDN 切到超低延迟的 trtc:// 协议。
    主播 A:开始播放观众 B 的流,同时发起混流指令,把 A 和 B 的内容合成一路。
    观众 C:无需变化,继续 CDN 播放即可,只不过会看到混流后的连麦画面。


    1. 主播 RTC 推流

    主播 A 开始推流,调用 V2TXLivePusher 组件开始主播 A 的推流。URL 拼装方案请参见 如何拼装 URL
    java
    Objective-C
    V2TXLivePusher pusher = new V2TXLivePusherImpl(this, V2TXLiveMode.TXLiveMode_RTC);
    pushURLA= "trtc://cloud.tencent.com/push/streamid?sdkappid=1400188888&userId=A&usersig=xxx";
    pusher.startPush(pushURLA);

    V2TXLivePusher *pusher = [[V2TXLivePusher alloc] initWithLiveMode:V2TXLiveMode_RTC];
    NSString *pushURLA = @"trtc://cloud.tencent.com/push/streamid?sdkappid=1400188888&userId=A&usersig=xxx";
    [pusher startPush:pushURLA];


    2. 观众 CDN 拉流

    所有观众观看主播 A 直播,调用 V2TXLivePlayer 开始播放主播 A 的流。URL 拼装方案请参见 如何拼装 URL
    java
    Objective-C
    V2TXLivePlayer player = new V2TXLivePlayerImpl(mContext);
    /**

    * 这里使用 CDN 拉流,支持 FLV、HLS、WebRTC 协议,任选一种协议。FLV、HLS 等标准协议价格更合理,WebRTC 快直播能够提供更低延迟的互动体验。
    * playURLA= "http://3891.liveplay.myqcloud.com/live/streamidA.flv";
    * playURLA= "http://3891.liveplay.myqcloud.com/live/streamidA.hls";
    * playURLA= "webrtc://3891.liveplay.myqcloud.com/live/streamidA"
    */
    player.startPlay(playURLA);

    V2TXLivePlayer * player = [[V2TXLivePlayer alloc] init];
    /**
    * 这里使用 CDN 拉流,支持 FLV、HLS、WebRTC 协议,任选一种协议。FLV、HLS 等标准协议价格更合理,WebRTC 快直播能够提供更低延迟的互动体验。
    * NSString *playURLA= @"http://3891.liveplay.myqcloud.com/live/streamidA.flv";
    * NSString *playURLA= @"http://3891.liveplay.myqcloud.com/live/streamidA.hls";
    * NSString *playURLA= @"webrtc://3891.liveplay.myqcloud.com/live/streamidA"
    */
    [player setRenderView:view];
    [player startPlay:playURLA];


    3. 观众发起连麦

    其中观众 B 调用 V2TXLivePusher 发起推流(后续会称呼为连麦观众 B)。
    java
    Objective-C
    V2TXLivePusher pusher = new V2TXLivePusherImpl(this,V2TXLiveMode.TXLiveMode_RTC);
    pushURLB= "trtc://cloud.tencent.com/push/streamid?sdkappid=1400188888&userId=B&usersig=xxx";
    pusher.startPush(pushURLB);

    V2TXLivePusher *pusher = [[V2TXLivePusher alloc] initWithLiveMode:V2TXLiveMode_RTC];
    NSString *pushURLB = @"trtc://cloud.tencent.com/push/streamid?sdkappid=1400188888&userId=B&usersig=xxx";
    [pusher startPush:pushURLB];


    4. 进入连麦状态

    主播 A 调用 V2TXLivePlayer 使用 RTC 协议拉取放连麦观众 B 的流。
    java
    Objective-C
    V2TXLivePlayer player = new V2TXLivePlayerImpl(mContext);
    playURLB= "trtc://cloud.tencent.com/play/streamid?sdkappid=1400188888&userId=B&usersig=xxx&appscene=live";
    player.startPlay(playURLB);

    V2TXLivePlayer * player = [[V2TXLivePlayer alloc] init];
    NSString* playURLB = @"trtc://cloud.tencent.com/play/streamid?sdkappid=1400188888&userId=B&usersig=xxx&appscene=live";
    [player setRenderView:view];
    [player startPlay:playURLB];

    同时,连麦观众 B 调用 V2TXLivePlayer 切换至 RTC 协议,开始播放主播 A 的流。
    java
    Objective-C
    V2TXLivePlayer player = new V2TXLivePlayerImpl(mContext);
    playURLA= "trtc://cloud.tencent.com/play/streamid?sdkappid=1400188888&userId=A&usersig=xxx&appscene=live";
    player.startPlay(playURLA);

    V2TXLivePlayer * player = [[V2TXLivePlayer alloc] init];
    NSString* playURLA = @"trtc://cloud.tencent.com/play/streamid?sdkappid=1400188888&userId=A&usersig=xxx&appscene=live";
    [player setRenderView:view];
    [player startPlay:playURLA];

    此时主播 A 和 连麦观众 B 即可进入超低延时的实时互动场景中。

    5. 连麦成功后,进行混流

    为了保证观众可以看到连麦观众 B 的画面,这里主播 A 需要发起一次混流操作。也就是将主播 A 自己和连麦观众 B,混合成一路流。观众可以在一路流上看到主播和连麦观众进行互动。A 调用 setMixTranscodingConfig 接口启动云端混流,调用时需要设置音频相关的参数,例如 音频采样率 audioSampleRate音频码率 audioBitrate声道数 audioChannels 等。 如果您的业务场景中也包含视频,需同时设置视频相关的参数,例如 视频宽度 videoWidth视频高度 videoHeight视频码率 videoBitrate视频帧率 videoFramerate 等。
    示例代码
    java
    Objective-C
    V2TXLiveDef.V2TXLiveTranscodingConfig config = new V2TXLiveDef.V2TXLiveTranscodingConfig();
    // 设置分辨率为 720 × 1280, 码率为 1500kbps,帧率为 20FPS
    config.videoWidth = 720;
    config.videoHeight = 1280;
    config.videoBitrate = 1500;
    config.videoFramerate = 20;
    config.videoGOP = 2;
    config.audioSampleRate = 48000;
    config.audioBitrate = 64;
    config.audioChannels = 2;
    config.mixStreams = new ArrayList<>();

    // 主播摄像头的画面位置
    V2TXLiveDef.V2TXLiveMixStream local = new V2TXLiveDef.V2TXLiveMixStream();
    local.userId = "localUserId";
    local.streamId = null; // 本地画面不用填写 streamID,远程需要
    local.x = 0;
    local.y = 0;
    local.width = videoWidth;
    local.height = videoHeight;
    local.zOrder = 0; // zOrder 为 0 代表主播画面位于最底层
    config.mixStreams.add(local);

    // 连麦者的画面位置
    V2TXLiveDef.V2TXLiveMixStream remoteA = new V2TXLiveDef.V2TXLiveMixStream();
    remoteA.userId = "remoteUserIdA";
    remoteA.streamId = "remoteStreamIdA"; // 本地画面不用填写 streamID,远程需要
    remoteA.x = 400; //仅供参考
    remoteA.y = 800; //仅供参考
    remoteA.width = 180; //仅供参考
    remoteA.height = 240; //仅供参考
    remoteA.zOrder = 1;
    config.mixStreams.add(remoteA);

    // 连麦者的画面位置
    V2TXLiveDef.V2TXLiveMixStream remoteB = new V2TXLiveDef.V2TXLiveMixStream();
    remoteB.userId = "remoteUserIdB";
    remoteB.streamId = "remoteStreamIdB"; // 本地画面不用填写 streamID,远程需要
    remoteB.x = 400; //仅供参考
    remoteB.y = 800; //仅供参考
    remoteB.width = 180; //仅供参考
    remoteB.height = 240; //仅供参考
    remoteB.zOrder = 1;
    config.mixStreams.add(remoteB);

    // 发起云端混流
    pusher.setMixTranscodingConfig(config);

    V2TXLiveTranscodingConfig *config = [[V2TXLiveTranscodingConfig alloc] init];
    // 设置分辨率为 720 × 1280, 码率为 1500kbps,帧率为 20FPS
    config.videoWidth = 720;
    config.videoHeight = 1280;
    config.videoBitrate = 1500;
    config.videoFramerate = 20;
    config.videoGOP = 2;
    config.audioSampleRate = 48000;
    config.audioBitrate = 64;
    config.audioChannels = 2;

    // 主播摄像头的画面位置
    V2TXLiveMixStream *local = [[V2TXLiveMixStream alloc] init];
    local.userId = @"localUserId";
    local.streamId = nil; // 本地画面不用填写 streamID,远程需要
    local.x = 0;
    local.y = 0;
    local.width = videoWidth;
    local.height = videoHeight;
    local.zOrder = 0; // zOrder 为 0 代表主播画面位于最底层

    // 连麦者的画面位置
    V2TXLiveMixStream *remoteA = [[V2TXLiveMixStream alloc] init];
    remoteA.userId = @"remoteUserIdA";
    remoteA.streamId = @"remoteStreamIdA"; // 本地画面不用填写 streamID,远程需要
    remoteA.x = 400; //仅供参考
    remoteA.y = 800; //仅供参考
    remoteA.width = 180; //仅供参考
    remoteA.height = 240; //仅供参考
    remoteA.zOrder = 1;

    // 连麦者的画面位置
    V2TXLiveMixStream *remoteB = [[V2TXLiveMixStream alloc] init];
    remoteB.userId = @"remoteUserIdB";
    remoteB.streamId = @"remoteStreamIdB"; // 本地画面不用填写 streamID,远程需要
    remoteB.x = 400; //仅供参考
    remoteB.y = 800; //仅供参考
    remoteB.width = 180; //仅供参考
    remoteB.height = 240; //仅供参考
    remoteB.zOrder = 1;

    //设置混流 streams
    config.mixStreams = @[local,remoteA,remoteB];

    // 发起云端混流
    pusher.setMixTranscodingConfig(config);

    注意:
    发起云端混流后,默认混流 ID,是发起混流者的 ID,如果需要指定流 ID,需要进行传入。
    这样其他观众在观看时,就可以看到 A,B 两个主播的连麦互动。
    说明:
    此处开发者可能会有疑问:貌似新的 RTC 连麦方案还需要我们自己维护一套房间和用户状态,这样不是更麻烦吗?是的,没有更好的方案,只有更适合自己的方案,我们也有考虑到这样的场景:
    如果对时延和并发要求并不高的场景,可以继续使用连麦互动的旧方案。
    如果既想用到 V2 相关的接口,但是又不想维护一套单独的房间状态,可以尝试搭配 腾讯云 IM SDK,快速实现相关逻辑。

    RTC 连麦方案怎么计算费用

    常见问题

    1. 为什么使用 V2TXLivePusher&V2TXLivePlayer 接口时,同一台设备不支持使用相同 streamid 同时推流和拉流,而 TXLivePusher&TXLivePlayer 可以支持?

    是的,目前 V2TXLivePusher&V2TXLivePlayer腾讯云 TRTC 协议实现,其基于 UDP 的超低延时的私有协议暂时还不支持同一台设备,使用相同的 streamid,一边推超低延时流,一边拉超低延时的流,同时考虑到用户的使用场景,所以暂时并未支持,后续会酌情考虑此问题的优化。

    2. 服务开通 章节中生成参数都是什么意思呢?

    SDKAppID 用于标识您的应用,UserID 用于标识您的用户,而 UserSig 则是基于前两者计算出的安全签名,它由 HMAC SHA256 加密算法计算得出。只要攻击者不能伪造 UserSig,就无法盗用您的云服务流量。UserSig 的计算原理如下图所示,其本质就是对 SDKAppID、UserID、ExpireTime 等关键信息进行了一次哈希加密:
    //UserSig 计算公式,其中 secretkey 为计算 usersig 用的加密密钥

    usersig = hmacsha256(secretkey, (userid + sdkappid + currtime + expire +
    base64(userid + sdkappid + currtime + expire)))

    3. V2TXLivePusher&V2TXLivePlayer 如何设置音质或者画质呢?

    我们有提供对应的音质和画质的设置接口,详情见 API 文件:设置推流音频质量设置推流视频参数

    4. 收到一个错误码:-5,代表什么意思?

    -5表示由于许可证无效,因此无法调用API,对应的枚举值为:V2TXLIVE_ERROR_INVALID_LICENSE,更多错误码请参见 API 状态码

    5. RTC连麦方案的时延性有可以参考的数据吗?

    新的 RTC 连麦方案中,主播连麦的延时 < 200ms,主播和观众的延时在 100ms - 1000ms。

    6. RTC 推流成功后,使用 CDN 拉流一直提示404?

    检查一下是否有开启实时音视频服务的旁路直播功能,基本原理是 RTC 协议推流后,如果需要使用 CDN 播放,RTC 会在后台服务中旁路流信息到 CDN 上。
