热力图支持通过对色块着色来显示数据的统计图表。对于统计的指标,较大的值由较深的颜色表示,较小的值由较浅的颜色表示。热力图适用于查看总体的情况、发现异常值、显示多个变量之间的差异,以及检测它们之间是否存在任何相关性的场景。
操作步骤
1. 登录 日志服务控制台,点击仪表盘 > 仪表盘列表,选择您想查看的仪表盘,点击 添加图表,新建一个图表,图表类型选择热力图。 2. 按照需求配置图表。
图表配置
通用配置
|
基础信息 | 图表名称:设置图表的显示名称,可为空。 |
统计分析字段 | 定义图表的制图字段,支持手动指定图表内容对应的字段,默认自动适配。 X轴字段:选择热力图 X 轴对应的字段 Y轴字段:选择热力图 Y 轴对应的字段 指标字段:选择热力图色块对应的字段 |
坐标轴 | 显示X轴:显示/隐藏 X 轴 Y轴位置:配置Y轴的显示位置 |
标准配置 | 设置图表内所有指标类型的字段单位。详情请参见 单位配置。 |
视觉映射 | 显示/隐藏视觉映射配置。 |
交互事件 | 支持单击图表中的数值触发交互事件,如跳转到设定的 URL 地址、打开检索分析页面、打开仪表盘页面、添加过滤条件等。详情请参见 交互事件。 |
热力图配置
|
热力图 | 显示数值:设置热力图色块数值标签的显示和隐藏。默认隐藏数值。 |
语句示例

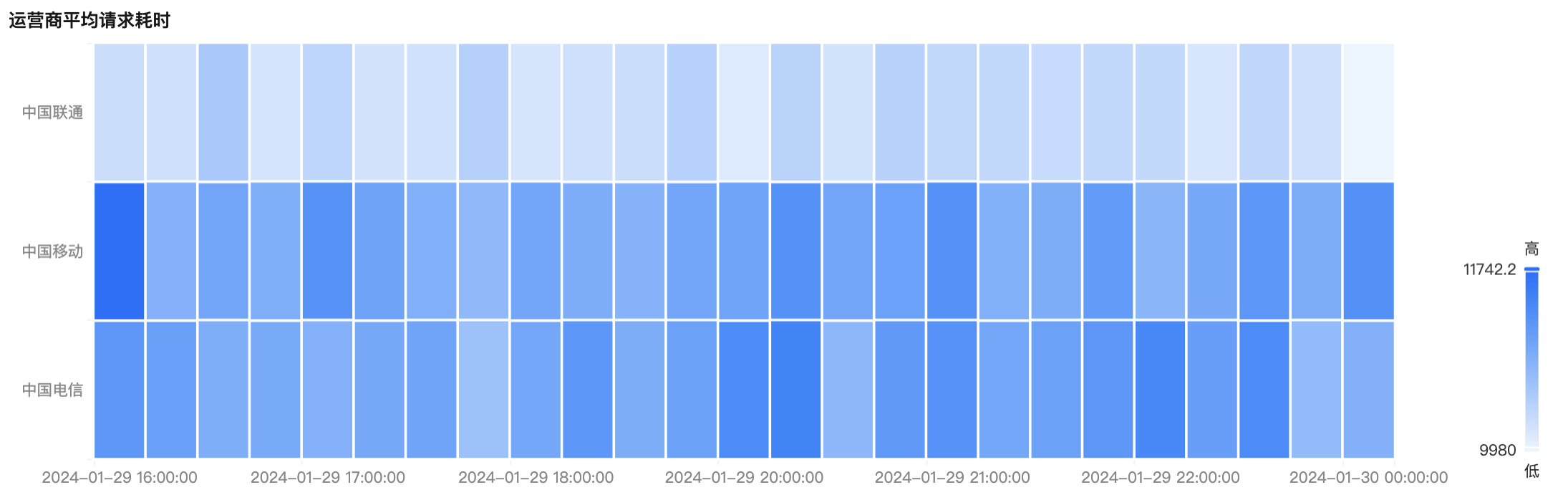

统计各运营商在时间轴上的平均请求延迟:
* | select histogram(__TIMESTAMP__,interval 1 hour) as time,isp,round(avg( "request_time" ),1) as "request_time" group by time,isp order by time limit 10000

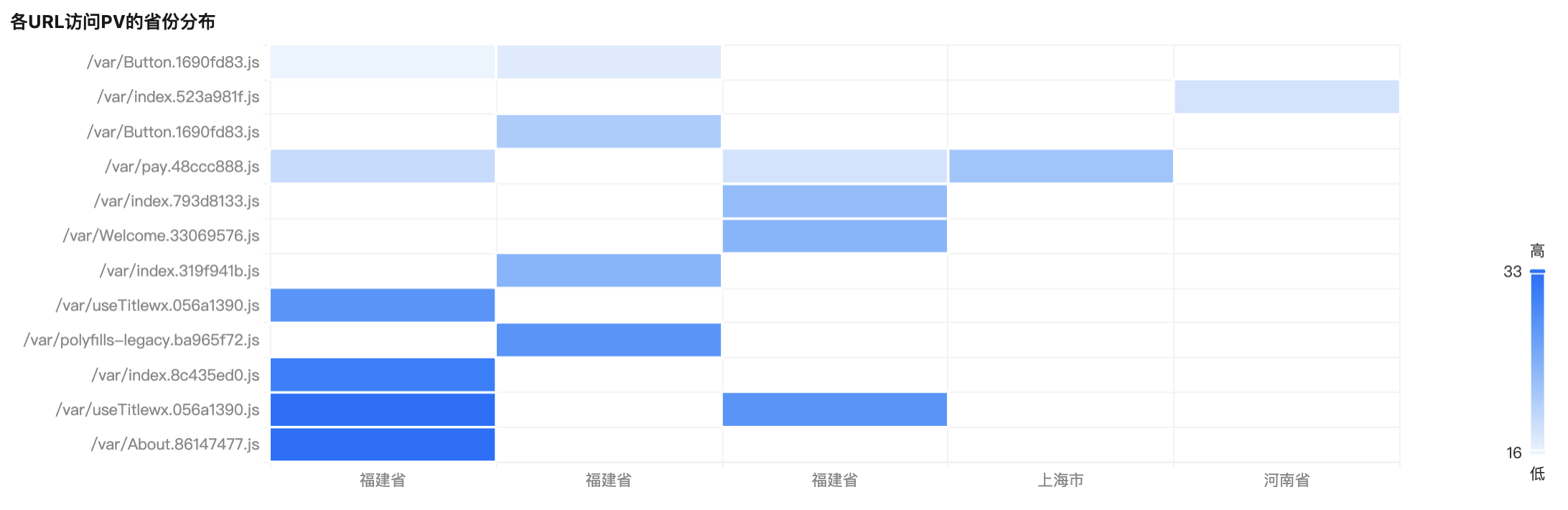

统计各 URL 访问 PV 的省份分布:
* | select url,prov, count(*) as count group by url,prov order by count desc limit 1000
