归并节点

最后更新时间：2024-11-01 16:21:57

归并节点是 WeData 数据开发提供的逻辑控制节点。归并节点可以对上游任务实例的状态进行逻辑判断，设置归并节点成功的归并条件。主要用于解决分支节点多个分支任务状态触发下游的问题。
使用限制
注意：
1. 归并节点最多支持设置50个归并条件。
2. 归并节点暂时不支持跨项目的克隆。
3. 归并节点不支持在调度设置中新增上游依赖的任务，只能在归并节点的详情页面配置上游依赖。
归并节点使用
进入 WeData 控制台的 项目管理，在项目列表中单击数据开发，进入数据开发模块后，切换到数据开发 > 编排空间界面。

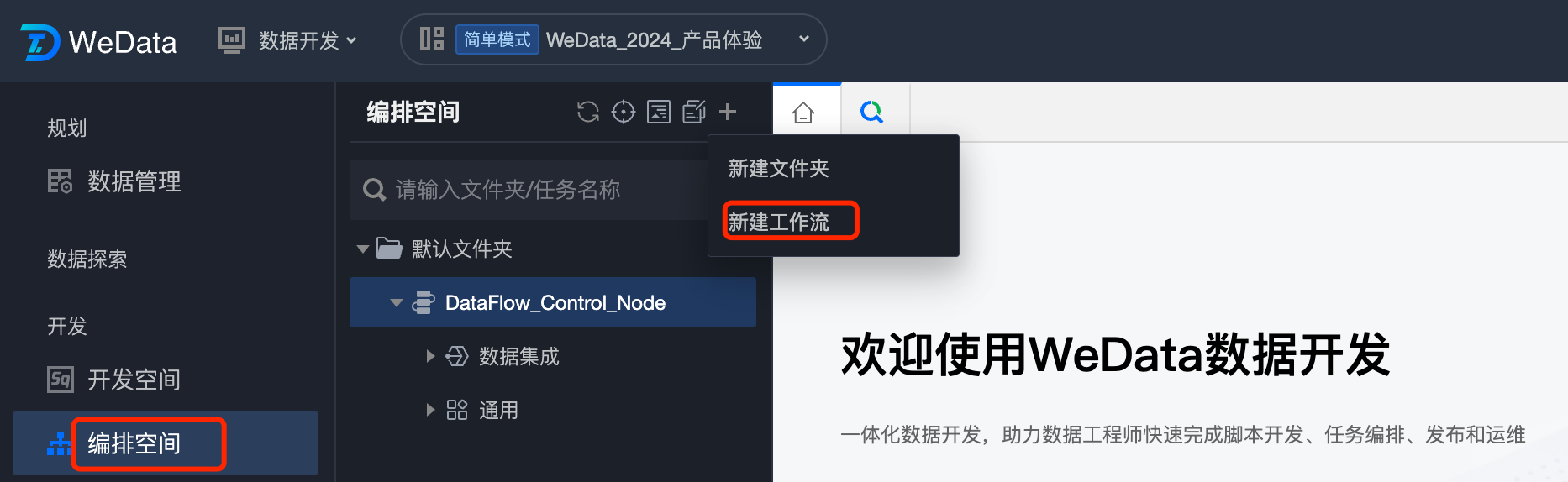

1. 在编排空间左上角新建工作流。
﻿

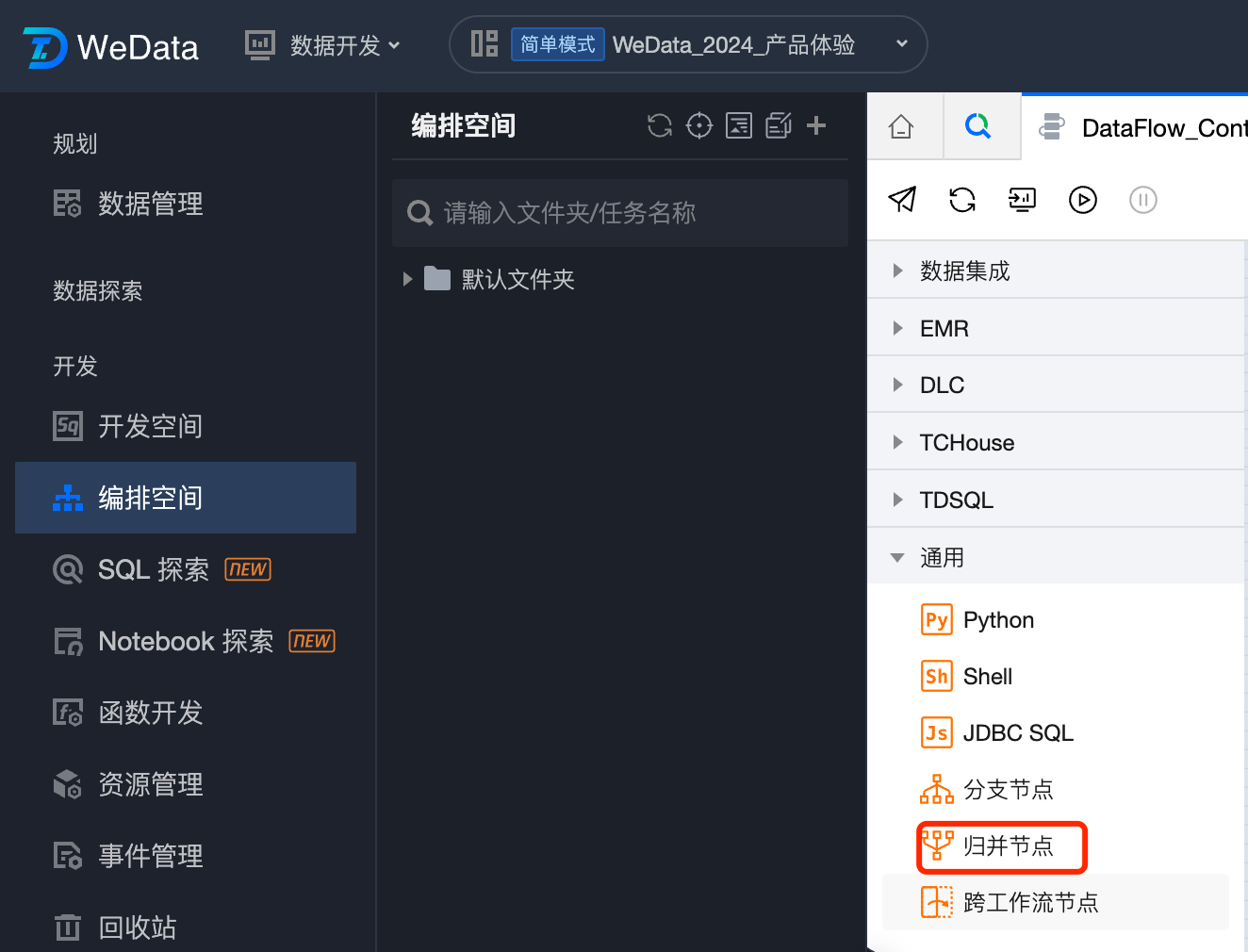

2. 双击工作流，在通用下面单击分支节点创建归并节点。
﻿
3. 在新建归并节点任务的对话框中输入任务名称，单击确认创建任务，进入归并节点配置界面。

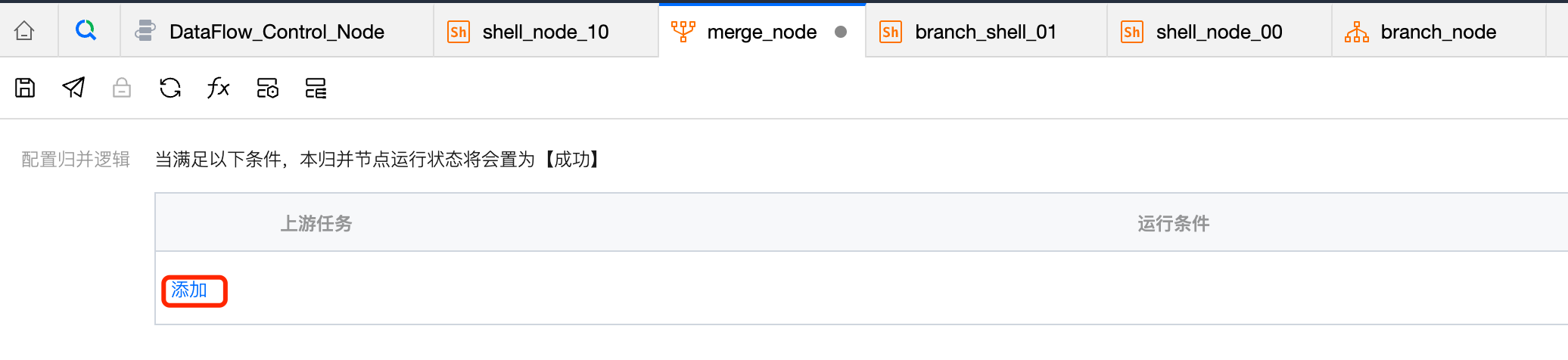

4. 归并节点配置。单击归并节点的上游任务下面的添加按钮，添加归并条件。
﻿
参数名称
参数说明
上游任务
归并节点需要判断的上游任务。
选择限制：
注意：
不支持重复选择已经选过的上游任务。
不支持选择归并节点的直接下游和间接下游任务。
不支持选择分支节点
运行条件
归并节点设置成功时需要判断上游任务实例的最终状态。默认为：成功或分支未运行。
成功：上游任务实例运行成功。
分支未运行：上游任务实例不满足分支节点条件，跳过运行。
失败：上游任务实例运行失败。
运行条件之间的关系
多个上游任务运行状态条件之间的关系，默认为或，可以设置为且。

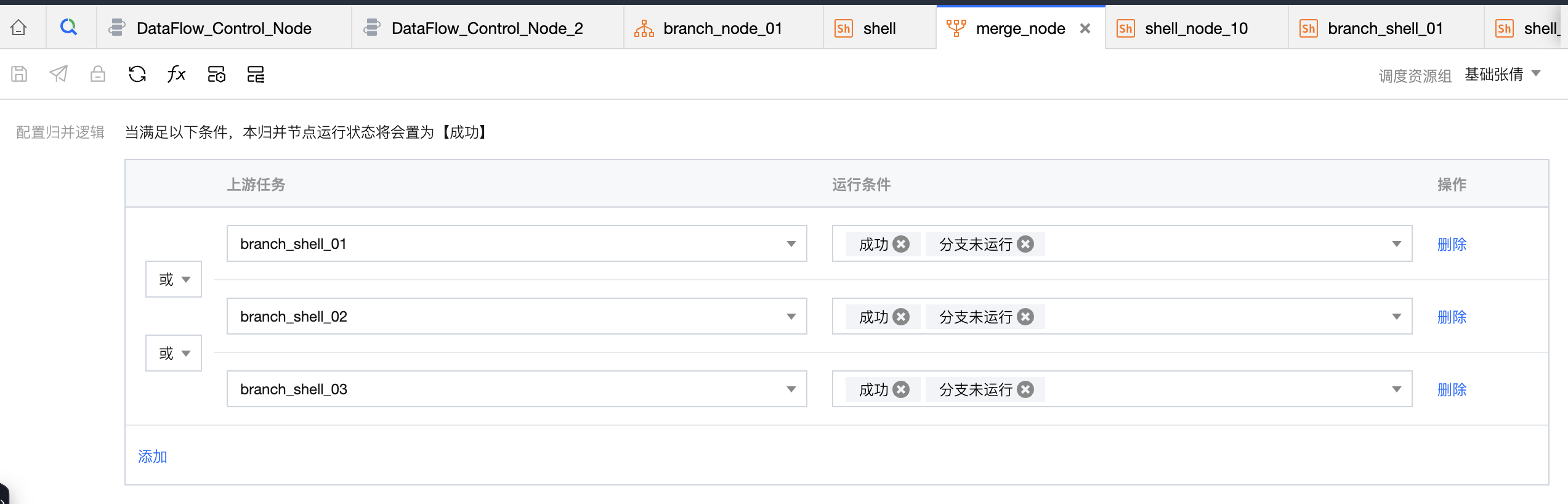

例如，设置上游任务 branch_shell_01、branch_shell_02、branch_shell_03 中有一个任务实例运行到终态，并且为成功状态时，将当前归并节点设置为成功状态。
﻿
5. 在归并节点下游可以配置其他任务，从而归并成功以后触发下游。
6. 单击工作流工具栏上的提交，选中当前工作流中的任务进行提交，在周期调度中可查看实例的状态。
配置示例
1. 基于 分支节点配置示例 中的工作流 DataFlow_Control_Node 继续配置。
2. 在工作流 DataFlow_Control_Node 中创建归并节点：merge_node。

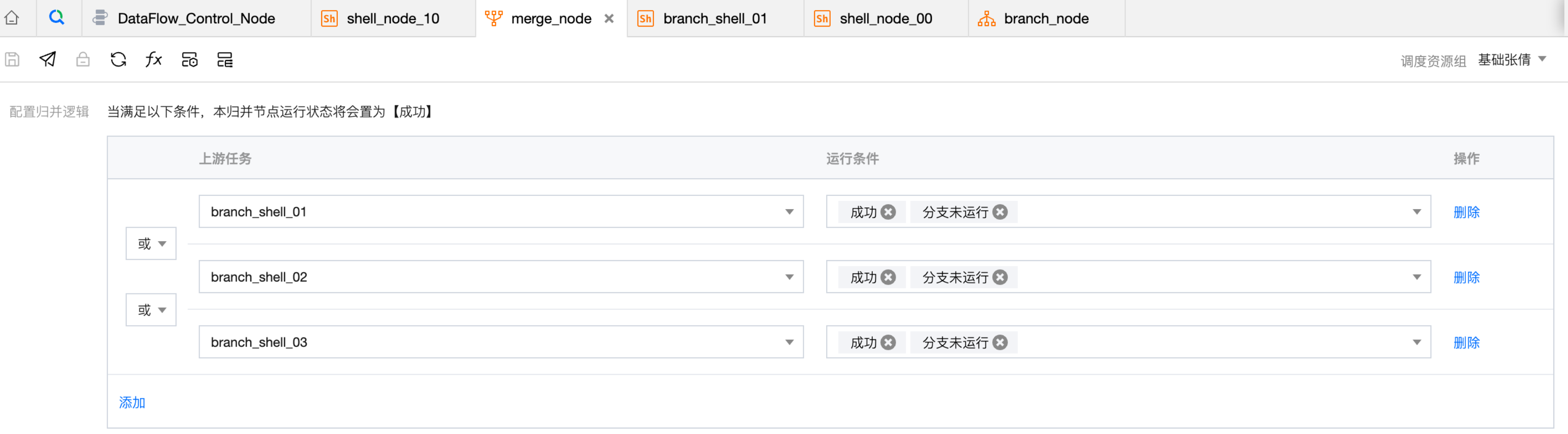

3. 归并节点的上游任务分别选择：branch_shell_01、branch_shell_02、branch_shell_03，运行的条件选择默认值：成功、分支未运行。多个上游任务条件之间的关系设置为或。配置完成后保存任务。
﻿
﻿
﻿
4. 为了方便测试，在下游配置一个 shell 任务节点，依赖于 merge_node。

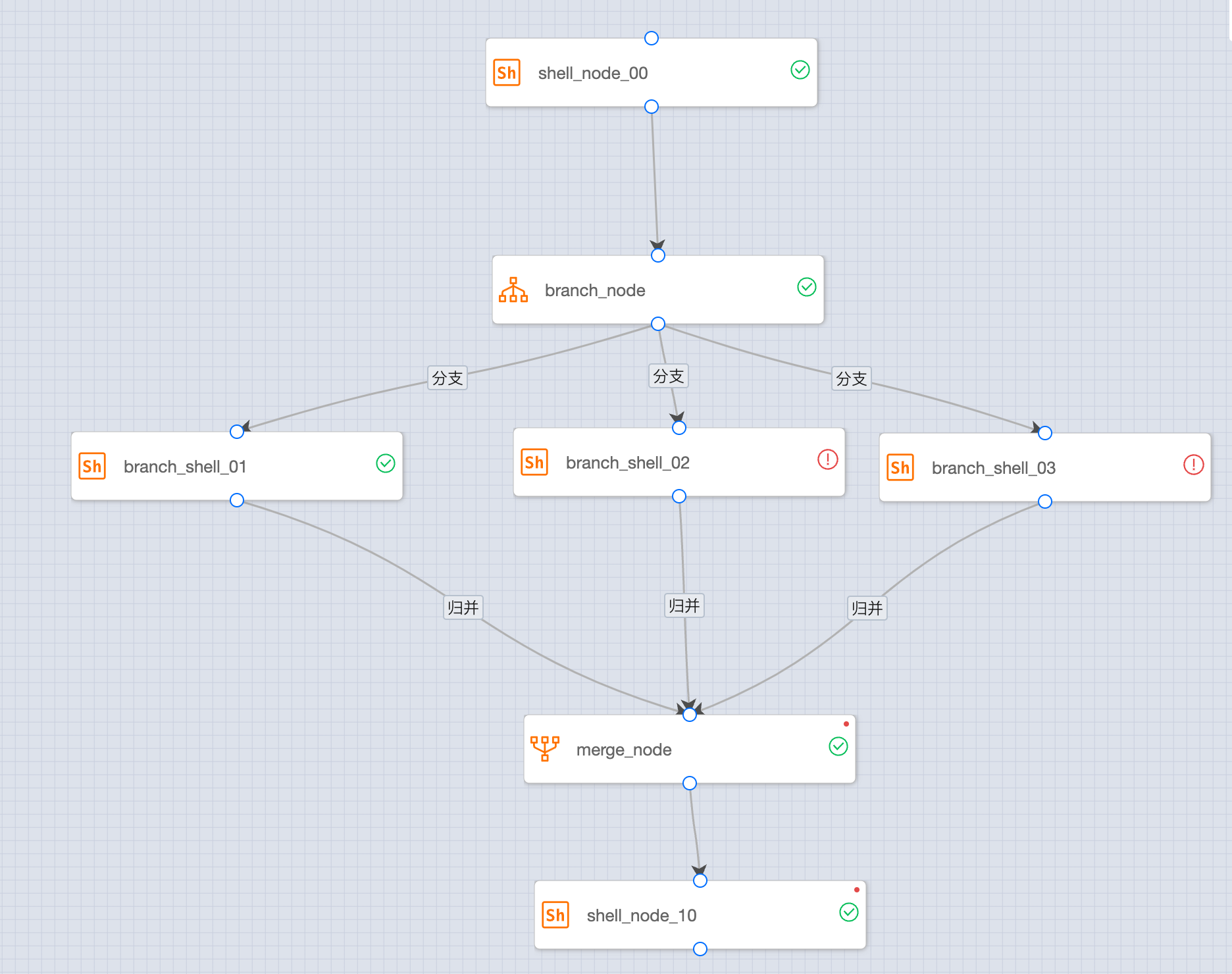

最终配置完成的效果如下：
﻿
5. 工作流测试运行。

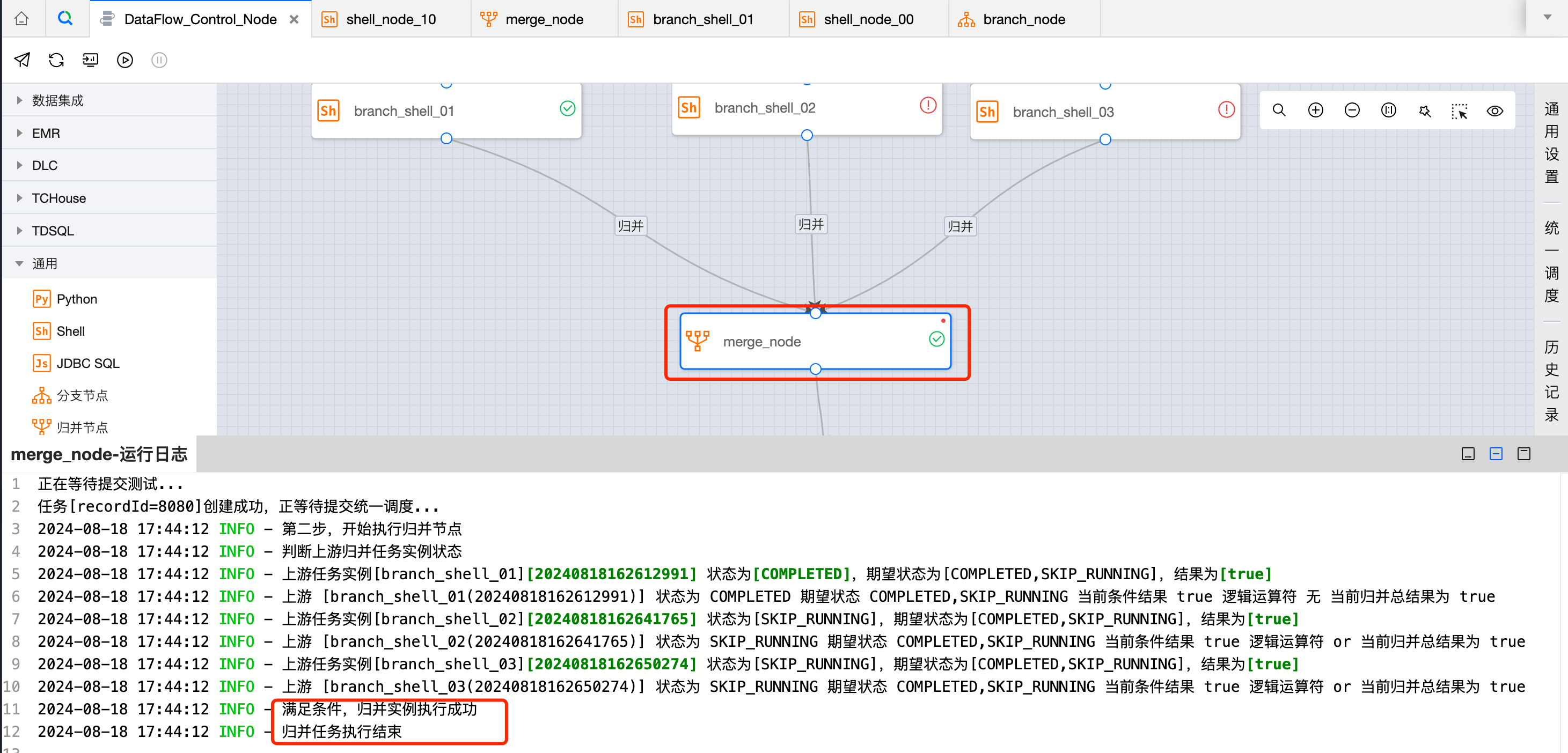

单击工作流工具栏的工作流测试运行，测试整个工作流。归并节点运行完成以后，查看归并节点的运行日志。归并节点判断上游任务的状态符合条件，归并节点设置为成功。
﻿
6.  提交工作流到调度。
单击工作流工具栏上的提交，选中当前工作流中新增的归并节点和下游节点任务进行提交，在周期调度中可查看实例的状态。
﻿
