直播截图

最后更新时间：2024-07-22 16:36:54

直播截图是指以固定的时间间隔截取实时直播流的图像，并生成图片。您可以通过回调通知获取截图信息，截图数据可应用于直播鉴黄、直播房间封面等多种场景。

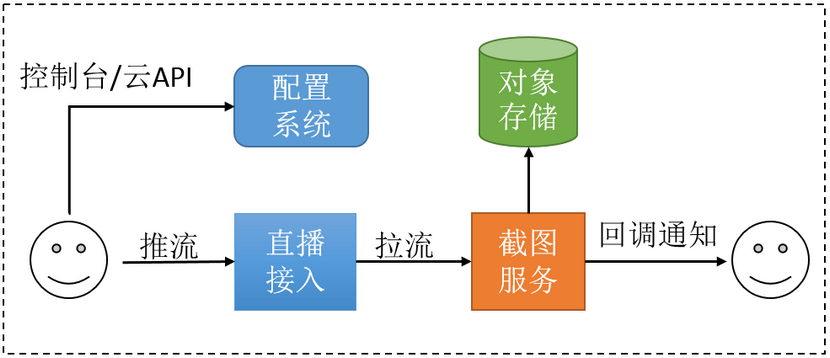

直播截图整体流程
﻿
﻿
﻿
整体流程：
1. 在控制台或者直接调用云 API 配置直播截图功能。
进行直播推流。
截图服务根据配置生成截图数据，存储于对象存储系统。
生成的截图的相关信息以回调形式通知到您。
直播截图配置
截图配置方式
云直播 API
云直播控制台 > 功能配置 > 直播截图，详情请参见 直播截图。
截图间隔配置
您可按照业务需要指定截图频率，即截图时间间隔（SnapshotInterval），取值范围为2秒 - 300秒，默认间隔为2秒。
截图宽高配置
截图服务支持指定宽（Width）高（Height）截图：
﻿
﻿
﻿
注意：
若无需指定特殊宽高，默认截图宽高（设置为 0）则为推流视频画面宽高，可不看如下进阶配置，直接跳过查看下一小节内容。
先看如下3个宽高概念：
推流宽高，即直播流视频画面宽高，本文设为（X，Y）。
配置宽高，即通过控制台/云 API 配置的宽高，本文设为（W，H）。
截图宽高，即截图服务生成截图的宽高，本文设为（N，M）。
截图服务支持以下几种场景配置：
不设置，即取默认（W，H）=（0，0），此时截图宽高与推流宽高一致，即 （N，M）=（X，Y）。
只设置宽 W，此时截图宽 N = W，而截图高则等比例缩放，即 M = N / X * Y。
只设置高 H，此时截图高 M = H，而截图宽则等比例缩放，即 N = M / Y * X。
同时设置 （W，H），此时截图宽高与配置宽高一致，即 （N，M）=（W，H）。
配置宽高自动交换特性，考虑如下场景：
若设置 W < H，且 W 和 H 都大于0，若推流时 X > Y，即配置宽小于高，而推流宽大于高。
说明：
此时若直接截图，图像则会出现扭曲变形，为避免变形出现，直播截图服务后台自动交换 W 与 H 的值，确保配置的宽高大小关系与直播推流画面保持一致。
直播截图事件消息通知
事件消息通知配置请参见 事件消息通知，截图回调通知以 JSON 格式，用 HTTP POST 协议通知到客户事先配置好的接收服务端。
截图回调相关字段
字段名称
类型
说明
event_type
int
回调信息类型，截图回调固定为200
stream_id
string
直播流名称
channel_id
string
同直播流名称
create_time
int64
截图生成 Unix 时间戳
file_size
int
截图文件大小，单位为字节
width
int
截图宽，单位为像素
height
int
截图高，单位为像素
pic_url
string
截图文件路径 /path/name.jpg，详见下文 部分字段详解
pic_full_url
string
截图完整 URL，详见下文 部分字段详解
sign
string
回调签名，详见 事件消息通知
t
int64
回调签名过期 Unix 时间戳，详见 事件消息通知
部分字段详解
pic_url
详解：
path：年-月-日
例子：
 /2018-12-17/stream_name-screenshot-19-06-59-640x352.jpg
该字段可用于拼接自定义的 COS CDN 域名，若不需要 CDN 域名可直接使用 pic_full_url。
pic_full_url
详解：
http://COS域名+pic_url
例子：
 http://testbucket-1234567890.cos.region.myqcloud.com/2018-12-17/stream_name-screenshot-19-06-59-640x352.jpg
截图回调示例
{
﻿
"event_type":200,
﻿
"stream_id":"stream_name",
﻿
"channel_id":"stream_name",
﻿
"create_time":1545030273,
﻿
"file_size":7520,
﻿
"width":640,
﻿
"height":352,
﻿
"pic_url":"/2018-12-17/stream_name-screenshot-19-06-59-640x352.jpg",
﻿
"pic_full_url":"http://testbucket-1234567890.cos.region.myqcloud.com/2018-12-17/stream_name-screenshot-19-06-59-640x352.jpg",
﻿
"sign":"ca3e25e5dc17a6f9909a9ae7281e300d",
﻿
"t":1545030873
﻿
}
﻿
