在 TKE 上对 Pod 进行带宽限速

最后更新时间：2024-12-18 14:21:40

操作场景
腾讯云容器服务 TKE 暂不支持 Pod 限速，但可通过修改 CNI 插件来支持此功能。本文档介绍如何在 TKE 上实现对 Pod 的带宽限速，您可结合实际场景进行操作。
注意事项
腾讯云容器服务 TKE 支持使用社区的 bandwidth 插件对网络进行限速，目前适用于 Global Router 模式和 VPC-CNI 共享网卡模式。
暂不支持 VPC-CNI 独占网卡模式。
操作步骤
修改 CNI 插件
Global Router 模式
Global Router 网络模式是容器服务 TKE 基于底层私有网络 VPC 的全局路由能力，实现了容器网络和 VPC 互访的路由策略。GlobalRouter 网络模式适用于常规场景，可与标准 Kuberentes 功能无缝，使用详细介绍请参阅 Global Router模式介绍。
1. 请参考 使用标准登录方式登录 Linux 实例（推荐），登录 Pod 所在节点。
2. 执行以下命令，查看 tke-bridge-agent配置。
kubectl edit daemonset tke-bridge-agent -n kube-system
之后添加 args  --bandwidth，开启 bandwidth 插件支持。
VPC-CNI 共享网卡模式
VPC-CNI 模式是容器服务 TKE 基于 CNI 和 VPC 弹性网卡实现的容器网络能力，适用于对时延有较高要求的场景。开源组件 Bandwidth 能够支持 Pod 出口和入口流量整形，以及支持带宽控制。
1. 登录容器服务控制台，单击左侧导航栏中集群。
2. 在集群管理页面，选择需开启安全组的集群 ID，进入集群详情页。

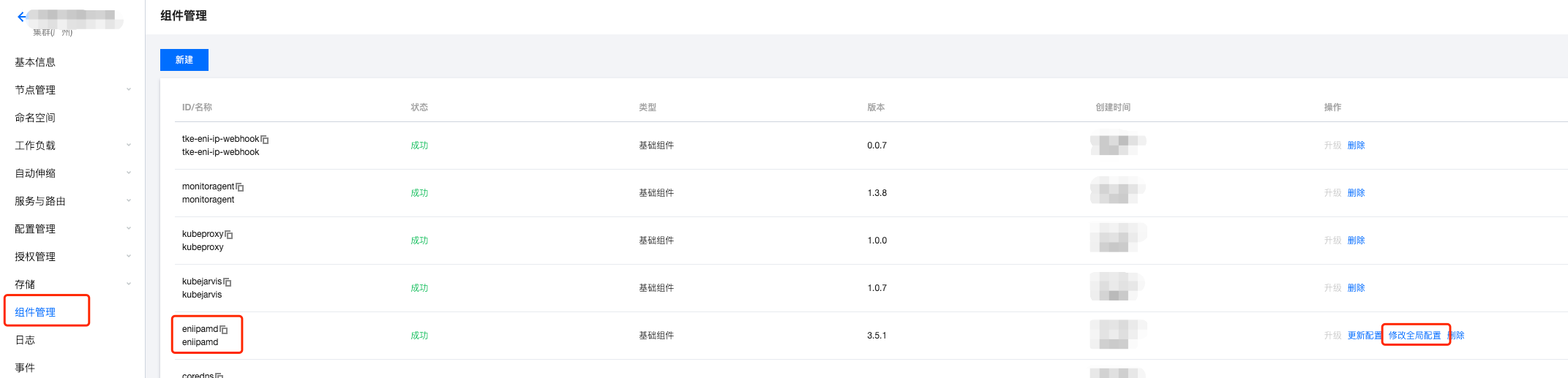

3. 在集群详情页面，选择左侧组件管理，在组件管理页面中，单击 eniipamd 组件右侧的修改全局配置。
﻿
﻿
﻿

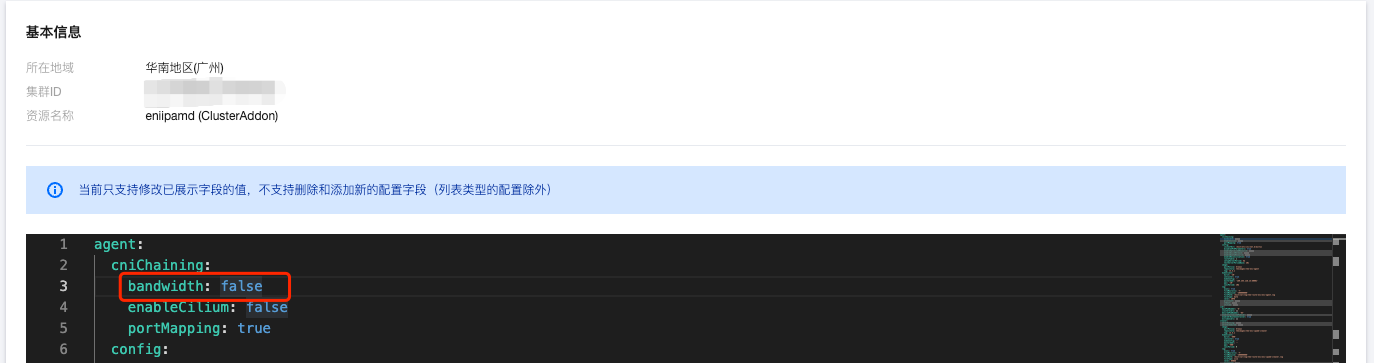

4. 全局配置中找到 bandwidth 插件的配置项（路径：agent.cniChaining.bandwidth），修改为true。
﻿
﻿
﻿
说明：
eniipamd 组件修改以上参数即可开启/关闭该特性。支持部署、变更开启和变更关闭，只影响增量的 Pod。
Pod 指定 annotation
可使用社区提供的方式设置：
通过 kubernetes.io/ingress-bandwidth 此 annotation 指定入带宽限速。
通过 kubernetes.io/egress-bandwidth 此 annotation 指定出带宽限速。
示例如下：
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
      annotations:
        kubernetes.io/ingress-bandwidth: 10M
        kubernetes.io/egress-bandwidth: 20M
    spec:
      containers:
      - name: nginx
        image: nginx
验证配置
您可通过以下两种方式验证配置是否成功：
方式1：登录 Pod 所在的节点，执行以下命令确认限制已经添加。
tc qdisc show
返回类似如下结果，则限制已添加成功。
 qdisc tbf 1: dev vethc09123a1 root refcnt 2 rate 10Mbit burst 256Mb lat 25.0ms
 qdisc ingress ffff: dev vethc09123a1 parent ffff:fff1 ----------------
 qdisc tbf 1: dev 6116 root refcnt 2 rate 20Mbit burst 256Mb lat 25.0ms
方式2：执行以下命令，使用 iperf 测试。
iperf -c <服务 IP> -p <服务端口> -i 1
返回类似如下结果，则说明限制已添加成功。
------------------------------------------------------------
Client connecting to 172.16.0.xxx, TCP port 80
TCP window size: 12.0 MByte (default)
------------------------------------------------------------
[  3] local 172.16.0.xxx port 41112 connected with 172.16.0.xx port 80
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0- 1.0 sec   257 MBytes  2.16 Gbits/sec
[  3]  1.0- 2.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  2.0- 3.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  3.0- 4.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  4.0- 5.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  5.0- 6.0 sec  1.12 MBytes  9.38 Mbits/sec
[  3]  6.0- 7.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  7.0- 8.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  8.0- 9.0 sec  1.18 MBytes  9.90 Mbits/sec
[  3]  9.0-10.0 sec  1.12 MBytes  9.38 Mbits/sec
[  3]  0.0-10.3 sec   268 MBytes   218 Mbits/sec
﻿
﻿
