多 Pod 共享网卡模式

最后更新时间:2022-11-03 15:30:58

    使用原理

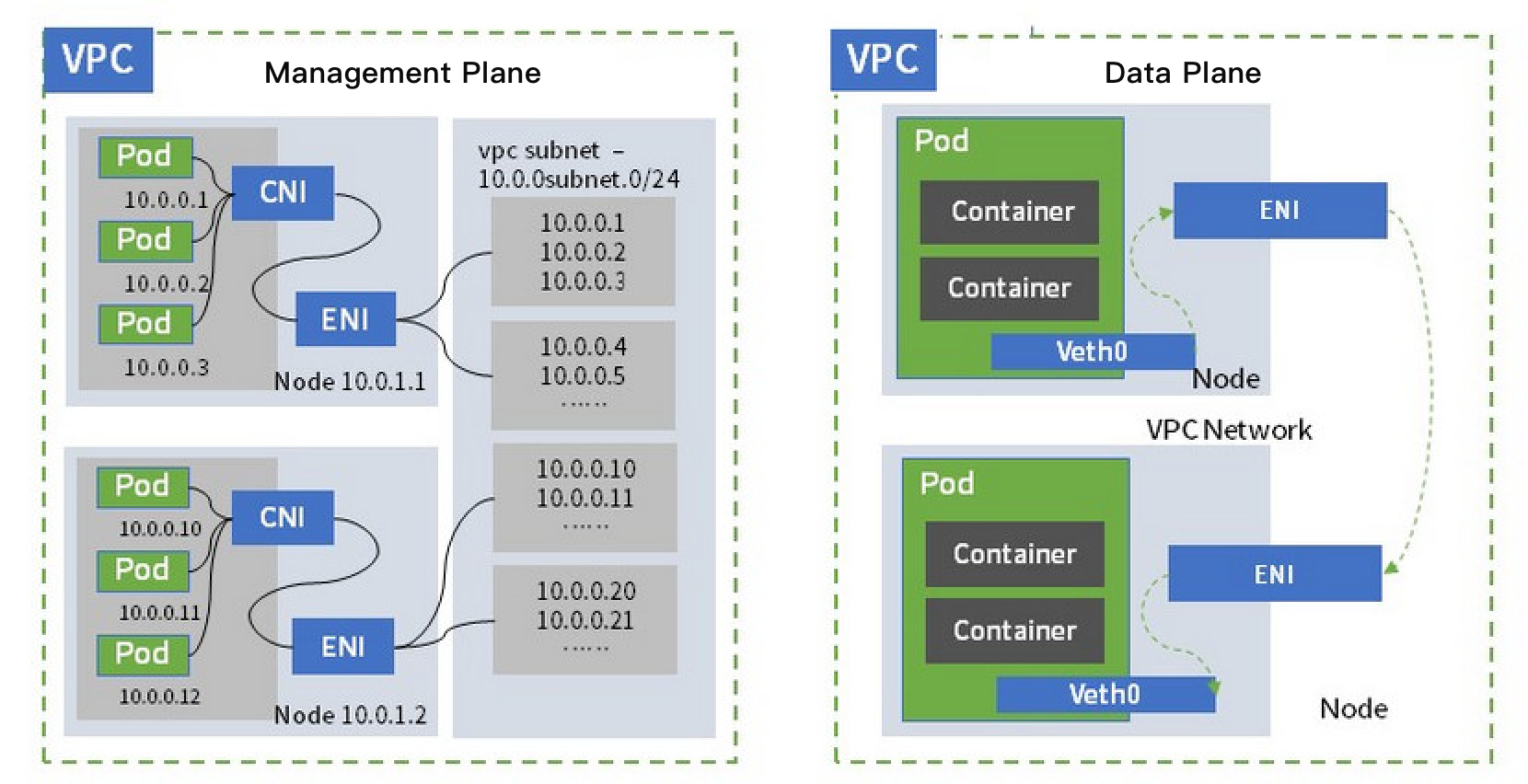

    VPC-CNI 多 Pod 共享网卡模式使用原理图如下所示:

    • 集群网络是用户的 VPC,节点和容器子网属于该 VPC。
    • 容器子网可以选择多个 VPC 内的子网。
    • 可设置是否开启固定 IP。您可参考 固定 IP 模式使用说明

    IP 地址管理原理

    非固定 IP 模式

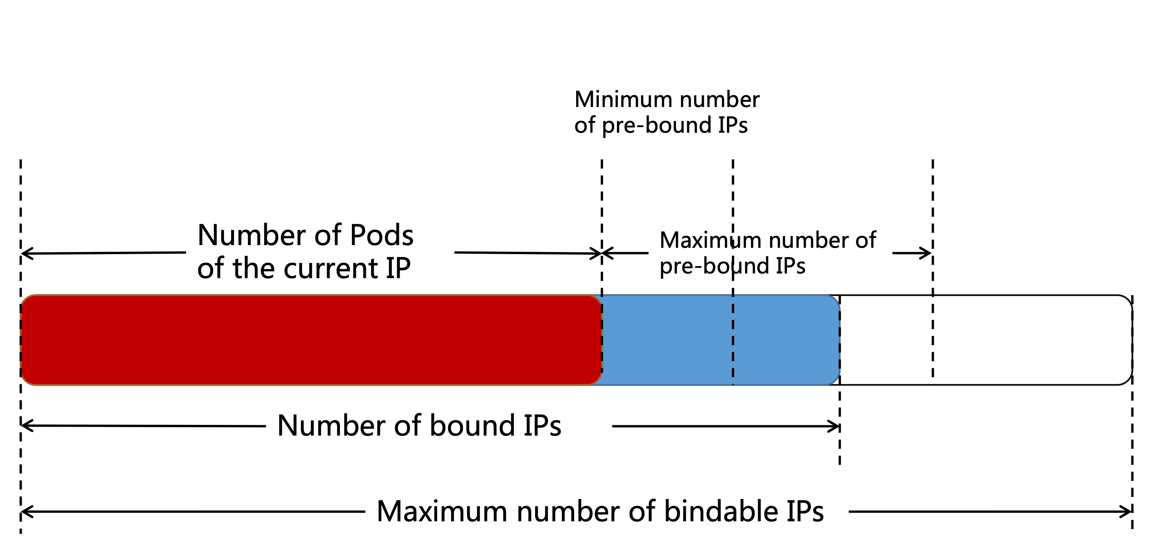

    • TKE 组件在每个节点维护一个可弹性伸缩的 IP 池。已绑定的 IP 数量将被维持在 Pod 数量 + 最小预绑定数量Pod 数量 + 最大预绑定数量之间:
      • 已绑定数量 < Pod 数量 + 最小预绑定数量时,会绑定 IP 使得已绑定数量 = Pod 数量 + 最小预绑定数量
      • 已绑定数量 > Pod 数量 + 最大预绑定数量时,会定时释放IP(约2分钟一次),直到已绑定数量 = Pod 数量 + 最大预绑定数量
      • 最大可绑定数量 < 当前已绑定数量时,会直接释放多余的空闲 IP,使得已绑定数量 = 最大可绑定数量
    • 共享网卡的 Pod 创建时,从节点可用 IP 池中随机分配一个可用 IP。
    • 共享网卡的 Pod 销毁时,IP 释放回节点的 IP 池,留给下一个 Pod 使用,不会在 VPC 侧释放(删除)。
    • IP 和网卡的分配和释放目前基于最少网卡原则,即保证使用的弹性网卡尽量的少:
      • IP 分配给 Pod:优先分配已分配 IP 数量最多的网卡上的 IP
      • IP 释放:优先释放已分配 IP 数量最少的网卡上的 IP
      • 新网卡绑定:若当前已绑定网卡 IP 配额用尽或网卡所在的子网 IP 用完,则申请新网卡绑定 IP
      • 网卡释放:若已绑定网卡的辅助 IP 都已解绑,且不再需要新增 IP,则解绑并删除网卡
    • 节点会注册扩展资源 tke.cloud.tencent.com/eni-ip,资源的可分配数(Allocatable) 为实际的已绑定 IP 资源数,总量(Capacity) 为节点可绑定的 IP 资源上限。因此,当 Pod 调度到某节点失败时,说明节点的 IP 已用尽。
    • 新网卡的子网选择:新网卡优先选择可用 ip 最多的子网。
    • 各节点最大可绑定 IP = 最大绑定网卡数 * 单网卡可绑定 IP 数
    • 当前最小预绑定数量最大预绑定数量的默认值为5

    固定 IP 模式

    • TKE 网络组件维护一个集群维度的可用 IP 池。
    • 集群每新增一个节点,不会提前绑定任何辅助 IP 和弹性网卡,IP 完全按需分配
    • 新建一个使用 VPC-CNI 模式的 Pod 时,IPAMD 组件会在其所在节点寻找一张可用网卡分配 IP,网卡分配原则基于最少网卡,即优先分配已绑定 IP 数量最多的网卡。
    • 若已绑定网卡都已绑满 IP,则尝试新建绑定网卡再分配 IP,网卡所在子网优先选择可用 IP 最多的子网。
    • 没有设置固定 IP 注解的 Pod 销毁时,IP 地址回归集群的可用 IP 池,并触发网卡解绑 IP,IP 地址将释放回 VPC 子网内。
    • 固定 IP 的 Pod 的 IP 销毁后会在 VPC 内保留,保证下一次创建同名 Pod 的时候仍使用这个 IP。
    • 节点删除时,将释放网卡占用的 IP 资源。
    • 多容器子网的情况下,网卡优先分配到可用 IP 数量最多的子网内,若没有完全满足需求的子网,则节点绑定网卡失败。

    多网卡数据面原理

    当节点绑定了多张网卡时,Pod 发出的网络包遵循策略路由转发到对应的网卡上:

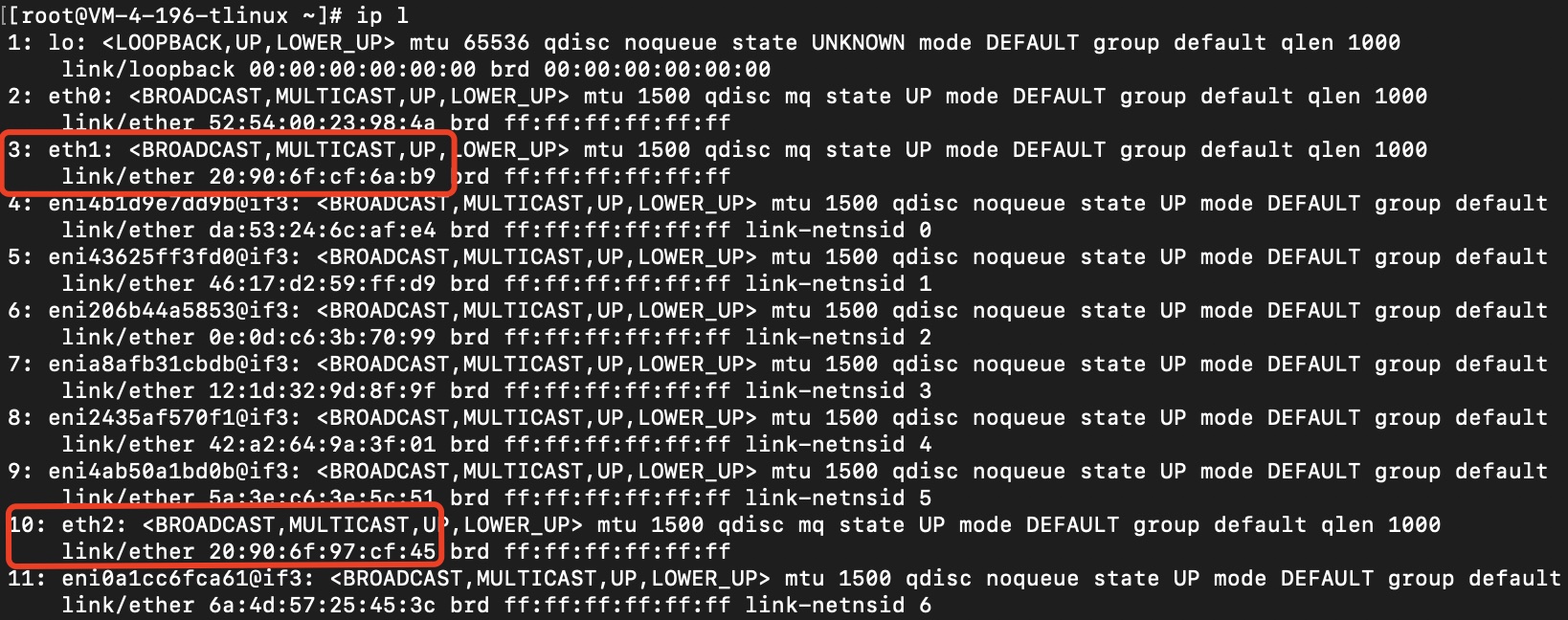

    • 在节点上执行 ip link 可看到节点所有的网络设备信息,通过弹性网卡的 mac 地址比对,可知道其中弹性网卡对应的网络设备。一般情况下,eth0为主网卡,eth1eth2等为辅助弹性网卡:

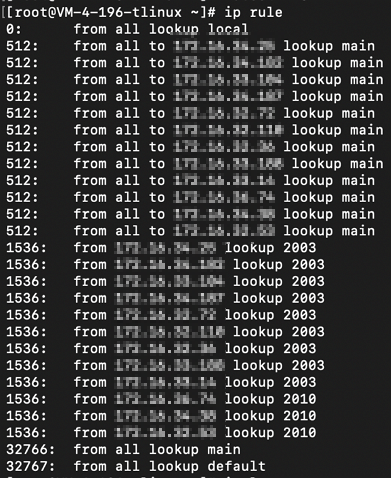

    • 在节点上执行 ip rule 可看到策略路由表的信息,TKE 网络组件通过弹性网卡的 <link index="">+2000 得到路由表号,绑定了对应网卡 IP 的 Pod 网络包都将转发到该路由表,如此例中,eth1 对应的路由表即为 2003,eth2 对应的路由表即为 2010:

    • 对应的路由表则设置了到对应网卡的默认路由,节点上执行 ip route show table <id> 可查看:

    而欲发送给 Pod 的网络包到达节点时,同样遵循策略路由,直接通过主路由表发送给 Pod 的 Veth 网卡。

    使用方法

    使用 VPC-CNI 需要确保 rp_filter 处于关闭状态。可参考以下代码示例:

    sysctl -w net.ipv4.conf.all.rp_filter=0
    # 假设 eth0 为主网卡
    sysctl -w net.ipv4.conf.eth0.rp_filter=0

    注意:

    tke-eni-agent 组件自动设置节点的内核参数。若您自己有维护内核参数且打开 rpfilter,则会导致网络不通。

    开启 VPC-CNI

    创建集群时开启 VPC-CNI

    1. 登录 容器服务控制台 ,单击左侧导航栏中集群
    2. 在“集群管理”页面,单击集群列表上方的新建
    3. 在“创建集群”页面,在容器网络插件中选择 “VPC-CNI”。如下图所示:
    说明:

    默认情况下,VPC-CNI 模式不支持固定 Pod IP 能力,且该能力仅支持在 创建集群 时设置。如需为集群开启支持固定 Pod IP,请参见 固定 IP 模式使用说明

    为已有集群开启 VPC-CNI

    创建集群时选择 Global Router 网络插件,后续在集群基本信息页面开启 VPC-CNI 模式(两种默认混用)。

    1. 登录 容器服务控制台 ,单击左侧导航栏中集群
    2. 在“集群管理”页面,选择需开启 VPC-CNI 的集群 ID,进入集群详情页。
    3. 在集群详情页面,选择左侧基本信息
    4. 在集群“基本信息”页面的集群信息模块,在 VPC-CNI 字段中单击开启。

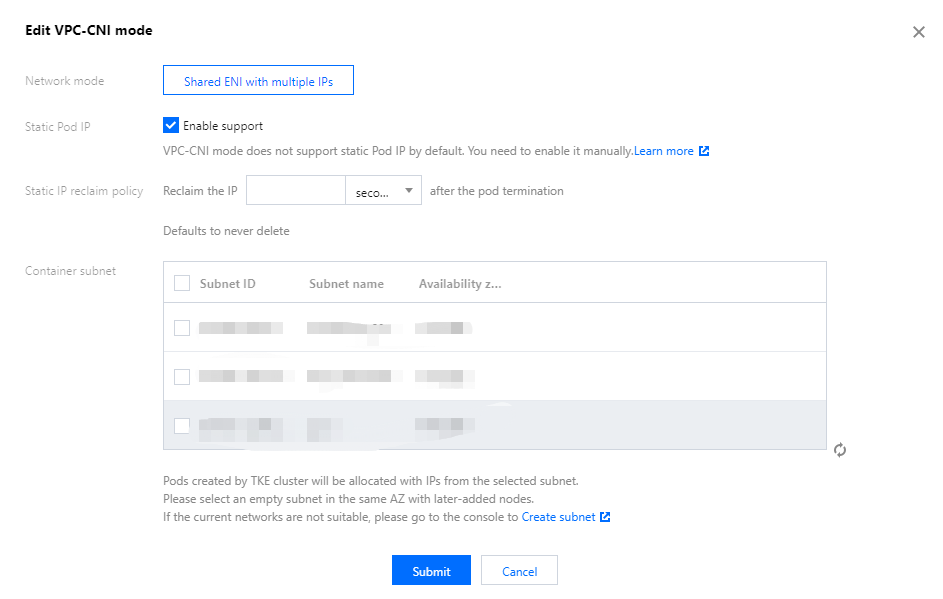

    5. 在弹出窗口中选择是否支持固定 IP,并选择子网。如下图所示:
      注意:

      • 针对固定 IP 场景,启用 VPC-CNI 后需要设置 IP 回收策略,即设置 Pod 销毁后需要退还 IP 的时长。
      • 非固定 IP 的 Pod 销毁后可立即释放 IP(非释放回 VPC,释放回容器管理的 IP 池),不受此设置的影响。
    6. 单击提交,即可完成为已有集群开启 VPC-CNI。

    关闭 VPC-CNI

    1. 登录 容器服务控制台 ,单击左侧导航栏中集群
    2. 在“集群管理”页面,选择需开启 VPC-CNI 的集群 ID,进入集群详情页。
    3. 在集群详情页面,选择左侧基本信息
    4. 在集群“基本信息”页面的集群信息模块,在 VPC-CNI 字段中单击关闭。
    5. 在弹出窗口中选择提交,即可关闭 VPC-CNI。
