本文汇总了负载均衡相关常见问题,介绍与 Service/Ingress CLB 相关的各种常见问题的出现原因及解决办法。
本文档需要您:
熟悉 K8S 的 基本概念。例如 Pod、工作负载/Workload、Service、Ingress 等。 熟悉 腾讯云控制台 容器服务之 TKE Serverless 集群的常规操作。 熟悉通过 kubectl 命令行工具操作 K8S 集群中的资源。
注意:
您可通过多种方式操作 K8S 集群中的资源,本文档向您介绍如何通过腾讯云控制台进行操作,及如何通过 kubectl 命令行工具进行操作。
TKE Serverless 会为哪些 Ingress 创建 CLB 实例?
TKE Serverless 会为满足如下条件的 Ingress 创建 CLB 实例:
|
annotations 中含有如下键值对: kubernetes.io/ingress.class: qcloud | 如果不希望 TKE Serverless 为 Ingress 创建 CLB 实例,例如希望使用 Nginx-ingress,则只需保证 annotations 中不包含前述键值对。 |
如何查看 TKE Serverless 为 Ingress 创建的 CLB 实例?
如果成功为 Ingress 创建 CLB 实例,TKE Serverless 会将 CLB 实例的 VIP 写入 Ingress 资源的 status.loadBalancer.ingress
中,并且将如下键值对写入 annotations 中:
kubernetes.io/ingress.qcloud-loadbalance-id: CLB 实例 ID
如需查看 TKE Serverless 为 Ingress 创建的 CLB 实例,具体步骤如下:
1. 登录容器服务控制台,选择左侧导航栏中的 集群。 2. 在集群列表页面,选择集群 ID 进入集群管理页面。
3. 在集群管理页面,选择左侧服务与路由 > Ingress。
4. 在 “Ingress” 页面,查看 CLB 实例 ID 及其 VIP。如下图所示: TKE Serverless 会为哪些 Service 创建 CLB 实例?
TKE Serverless 会为满足如下条件的 Service 创建 CLB 实例:
|
所有 TKE Serverless 支持的 K8S 版本 | spec.type 为 LoadBalancer |
魔改版 K8S(kubectl version 返回的 Server GitVersion 带有 "eks." 或 "tke." 后缀) | spec.type 为 ClusterIP,并且 spec.clusterIP 的值不是None(即非 Headless 的 ClusterIP 类型的 Service) |
非魔改版 K8S(kubectl version 返回的 Server GitVersion 不带 "eks." 或 "tke." 后缀) | spec.type 为 ClusterIP,并且明确指定 spec.clusterIP 为空字符串("") |
注意:
如果成功创建 CLB 实例,TKE Serverless 会将如下键值对写入 Service annotations 中:
service.kubernetes.io/loadbalance-id: CLB 实例 ID
如何查看 TKE Serverless 为 Service 创建的 CLB 实例?
如果成功为 Service 创建 CLB 实例,TKE Serverless 会将 CLB 实例的 VIP 写入 Service 资源的 status.loadBalancer.ingress
中,并且将如下键值对写入 annotations 中:
kubernetes.io/ingress.qcloud-loadbalance-id: CLB 实例 ID
如需查看 TKE Serverless 为 Service 创建的 CLB 实例,具体步骤如下:
1. 登录容器服务控制台,选择左侧导航栏中的 集群。 2. 在集群列表页面,选择集群 ID 进入集群管理页面。
3. 在集群管理页面,选择左侧服务与路由 > Service。
4. 在 Service 页面,查看 CLB 实例 ID 及其 VIP。如下图所示: 为什么 Service 的 ClusterIP 无效(无法正常访问)或没有 ClusterIP ?
对于 spec.type 为 LoadBalancer 的 Service,目前 TKE Serverless 默认不分配 ClusterIP,或者分配的 ClusterIP 无效(无法正常访问)。如果用户同时需要使用 ClusterIP 访问 Service,可以通过在 annotations 中加入如下键值对指示 TKE Serverless 基于内网 CLB 实现 ClusterIP:
service.kubernetes.io/qcloud-clusterip-loadbalancer-subnetid: Service CIDR 子网 ID
Service CIDR 子网 ID 在创建集群时指定,为 subnet-********
字符串。您可在 CLB 基本信息页面中查看该子网 ID 信息。
注意:
只有使用魔改版 K8S(kubectl version 返回的 Server GitVersion带有 "eks." 或 "tke." 后缀)的 TKE Serverless 集群才支持该特性。对于早期创建的、使用非魔改版 K8S(kubectl version 返回的 Server GitVersion 不带 "eks." 或 "tke." 后缀)的 TKE Serverless 集群,您需要升级 K8S 版本后使用该特性。
如何指定 CLB 实例类型(公网或内网)?
您可以通过容器服务控制台 或通过 kubectl 命令行工具指定 CLB 实例类型:
对于 Ingress,通过“网络类型”选择“公网”或“内网”: 对于 Service,通过“服务访问方式”控制,其中“VPC内网访问”对应内网 CLB 实例: 默认创建的 CLB 实例是“公网”类型。
如需创建“内网”类型的 CLB 实例,则需为 Service 或 Ingress 加上相应的 annotation:
|
| service.kubernetes.io/qcloud-loadbalancer-internal-subnetid: 子网 ID |
| kubernetes.io/ingress.subnetId: 子网 ID |
注意:
子网 ID是形如 subnet-******** 的字符串,并且该子网必须在创建集群时为 “集群网络”指定的 VPC 中,该 VPC 信息可在腾讯云控制台集群 “基本信息” 中查询到。
如何指定使用已有 CLB 实例?
您可以通过容器服务控制台 或通过 kubectl 命令行工具指定使用已有 CLB 实例:
在创建 Service 或 Ingress 时,可以选择“使用已有” CLB 实例。对于 Service,还可以在 Service 创建之后,通过“更新访问方式”切换成“使用已有” CLB 实例。
在创建 Service/Ingress 或变更 Service 时,为 Service 或 Ingress 加上相应的 annotation 即可:
|
| service.kubernetes.io/tke-existed-lbid: CLB 实例 ID |
| kubernetes.io/ingress.existLbId: CLB 实例 ID |
注意:
“已有 CLB 实例” 不能是 “TKE Serverless 为 Service 或 Ingress 创建的 CLB 实例”,并且 TKE Serverless 不支持多个 Service/Ingress 共用同一个已有 CLB 实例。
如何查看 CLB 实例的访问日志?
仅7层 CLB 实例支持配置访问日志,但 TKE Serverless 为 Ingress 创建的7层 CLB 实例默认不开启访问日志。如需开启 CLB 实例的访问日志,可在 CLB 实例的详情页面进行操作。具体步骤如下:
1. 登录容器服务控制台,选择左侧导航栏中的 集群。 2. 在集群列表页面,选择集群 ID 进入集群管理页面。
3. 在集群管理页面,选择左侧服务与路由 > Ingress。
4. 在 “Ingress” 页面,选择 CLB 实例 ID 进入 CLB 基本信息页面。如下图所示: 5. 在 CLB 基本信息页面的“访问日志(七层)”中,单击 ,在弹出窗口中进行开启。如下图所示: 为什么 TKE Serverless 没有为 Ingress 或 Service 创建 CLB 实例?
如何在多个 Service 中使用相同的负载均衡?
TKE Serverless 集群默认多个 Service 不可共用同一个 CLB 实例。如果您希望 Service 复用其他 Service 占用的 CLB,请添加此 annotation 并将 value 填写为 "true"。service.kubernetes.io/qcloud-share-existed-lb: true
,关于此 annotation 的详细说明请参见 Annotation 说明。 为什么访问 CLB VIP 时失败?
请您按照以下步骤进行分析:
查看 CLB 实例类型
1. 在 “Service” 或 “Ingress” 页面,选择 CLB 实例 ID 进入 CLB 基本信息页面。如下图所示: 2. 您可在 CLB 基本信息页面中查看上述 CLB 实例的“实例类型”。
确认访问 CLB VIP 的环境是否正常
若 CLB 实例“实例类型”为内网,则其 VIP 只能在所属的 VPC 内访问。
由于 TKE Serverless 集群中 Pods 的 IP 是 VPC 内的弹性网卡的 IP,所以可以在 Pods 中访问集群内任何 Service 或 Ingress 的 CLB 实例的 VIP。
注意
通常 LoadBalancer 系统都存在回环问题(例如 AzureLoad Balancer 问题排查指南),请勿在工作负载所属的 Pods 中通过该工作负载(经 Service 或 Ingress )对外暴露的 VIP 访问该工作负载提供的服务。即 Pods 不要通过 VIP(包含“内网类型”及“外网类型”)访问 Pods 自己提供的服务。否则可能导致延迟增加,或者(在 VIP 对应的规则下只有一个 RS/Pod 时)访问不通。 若 CLB 实例“实例类型”为公网,则其 VIP 可以在有公网访问能力的环境中访问。
若要在集群内访问公网 VIP,请确保已经通过配置 NAT 网关或其他方式为集群开启了公网访问能力。
查看 CLB 下的 RS 包括(且仅包括)预期的 Pods 的 IP + 端口

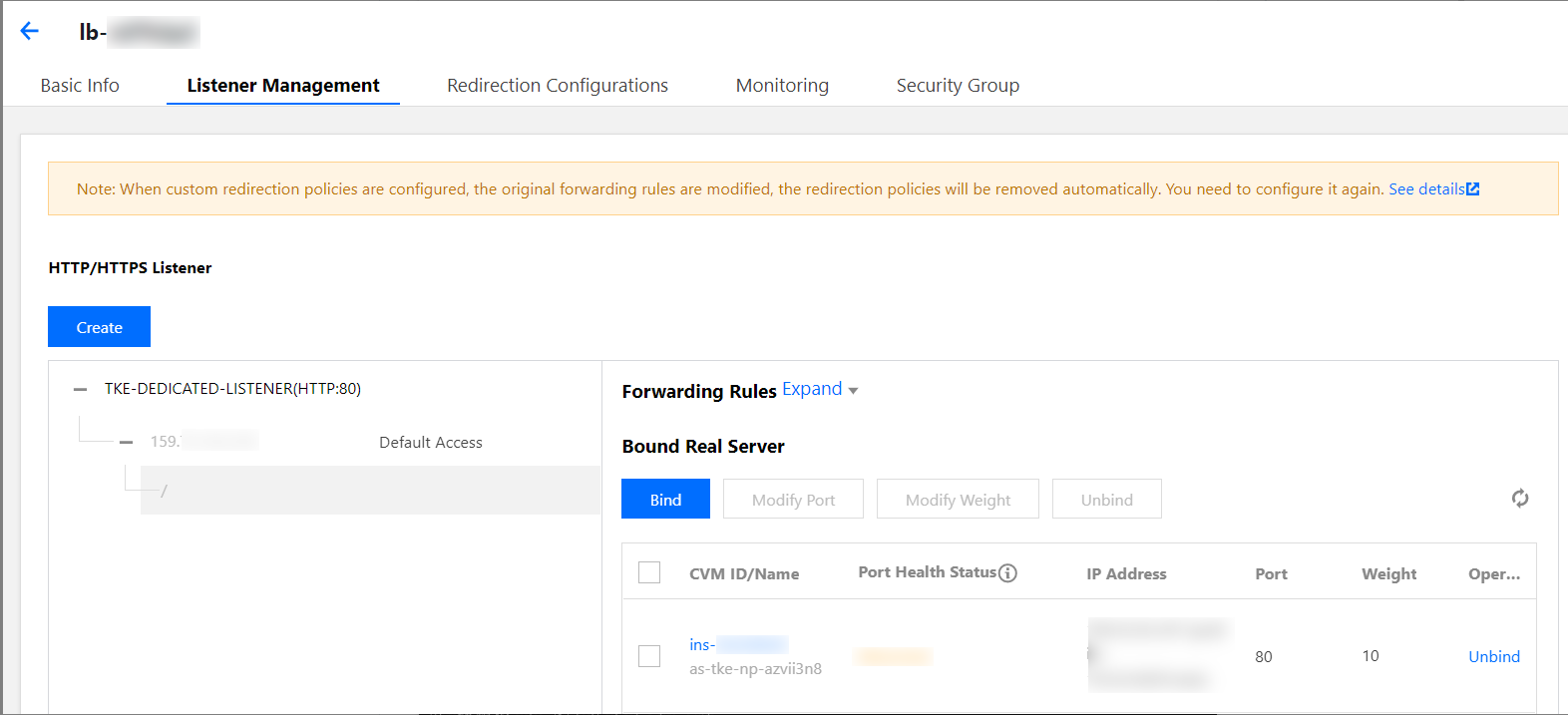

您可在 CLB 管理页面中,选择监听器管理页面,查看(7层协议)转发规则、(4层协议)绑定的后端服务。其中的 IP 地址预期即为各个 Pod 的 IP。TKE Serverless 为某个 Ingress 创建的 CLB 示例图如下: 确认对应的 Endpoints 是否正常
如果已正确地为工作负载(Workload)设置了标签(Labels),并且正确地为 Service 资源设置了选择算符(Selectors),则在工作负载的 Pods 成功运行之后,即可通过 kubectl get endpoints
命令查看 Pods 被 K8S 列入到 Service 对应的 Endpoints 的就绪地址列表中。示例图如下:
而已创建、但状态异常的 Pods 会被 K8S 列入到 Service 对应的 Endpoints 的未就绪地址列表中。示例图如下:
注意:
对于异常的 Pods,可通过 kubectl describe 命令查看异常的原因。示例命令如下:
kubectl describe pod nginx-7c7c647ff7-4b8n5 -n demo
确认 Pods 是否能够正常提供服务
即使 Running 状态的 Pods 也可能无法正常对外提供服务。例如,未监听指定的协议+端口、Pods 内部逻辑错误、处理过程阻塞等。您可通过 kubectl exec
命令登录至 Pod 内,并使用 telnet/wget/curl
命令或自定义的客户端工具直接访问 Pod IP+端口。若 Pod 内直接访问失败,则需要进一步分析导致 Pod 无法正常提供服务的原因。
确认 Pod 绑定的安全组是否放通 Pods 提供服务的协议和端口
安全组控制 Pods 的网络访问策略,如同 Linux 服务器中的 IPTables 规则。请结合实际情况进行查看:
交互流程会强制要求指定一个安全组,TKE Serverless 将使用该安全组控制 Pods 的网络访问策略。用户选择的安全组会被存储在工作负载的 spec.template.metadata.annotations
,最终添加到 Pods 的 annotations 中。示例如下:
若您通过 kubectl 命令创建工作负载,且没有(通过 annotations)为 Pods 指定安全组,则 TKE Serverless 会使用账号下的同地域的默认项目的 default 安全组。查看步骤如下:
1. 登录私有网络控制台,选择左侧导航栏中的 安全组。 2. 在“安全组”页面上方,选择同地域的默认项目。
3. 可在列表中查看 default 安全组,可单击修改规则查看详情。如下图所示: 联系我们
若至此仍未找到问题原因,您可通过 提交工单 联系 TKE 团队解决问题。
