Pod 安全组

最后更新时间:2022-11-02 11:52:51

    Pod 安全组将腾讯云 CVM 安全组与 Kubernetes Pod 集成。您可以使用腾讯云 CVM 安全组来定义规则,以允许进出您部署在多种 TKE 节点类型(目前只支持超级节点,后续会支持普通节点等)上运行的 Pod 的入站和出站网络流量。

    限制条件

    在为 Pod 使用安全组之前,请考虑以下限制条件:

    • Pod 必须运行在 TKE 1.20 或更高版本的集群中。
    • Pod 的安全组目前仅支持超级节点,其他类型节点后续上线。
    • Pod 的安全组不能与双栈集群一起使用。
    • 超级节点仅支持部分地域,请参考 超级节点支持地域

    为 Pod 启用安全组能力

    安装扩展组件

    1. 登录 容器服务控制台
    2. 为集群安装 SecurityGroupPolicy(安全组策略)组件。
    • 如果您还没有创建集群,可以在创建集群的时候安装 SecurityGroupPolicy 组件。详情见 通过集群创建页安装
    • 如果您需要给已创建好的集群中的 Pod 开启安全组能力,请在组件管理中安装 SecurityGroupPolicy 组件。详情见 通过组件管理页安装

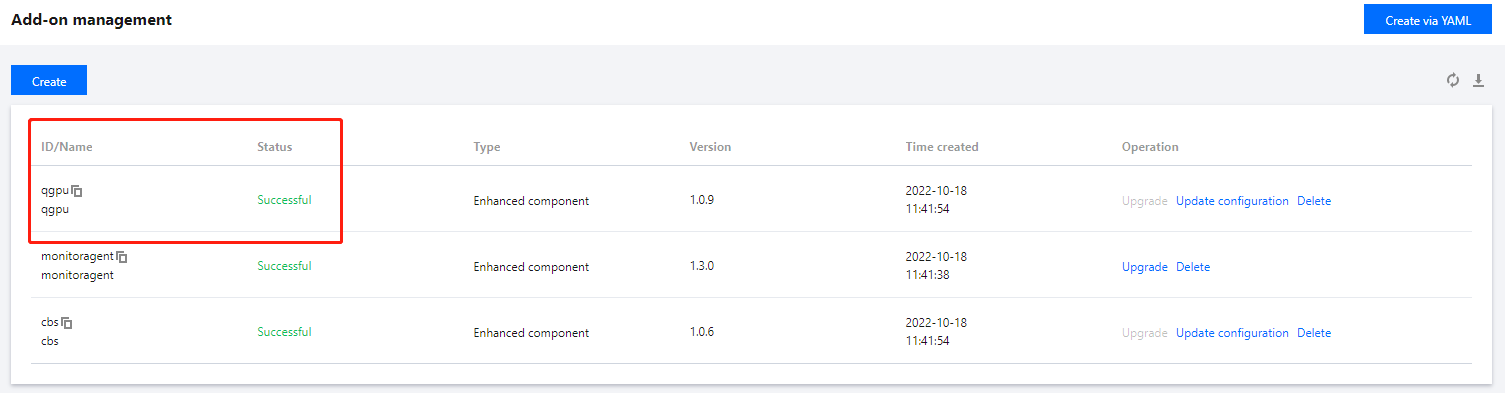

    1. 在组件管理页面查看组件状态。如组件状态为“成功”,代表组件部署完成。如下图所示:

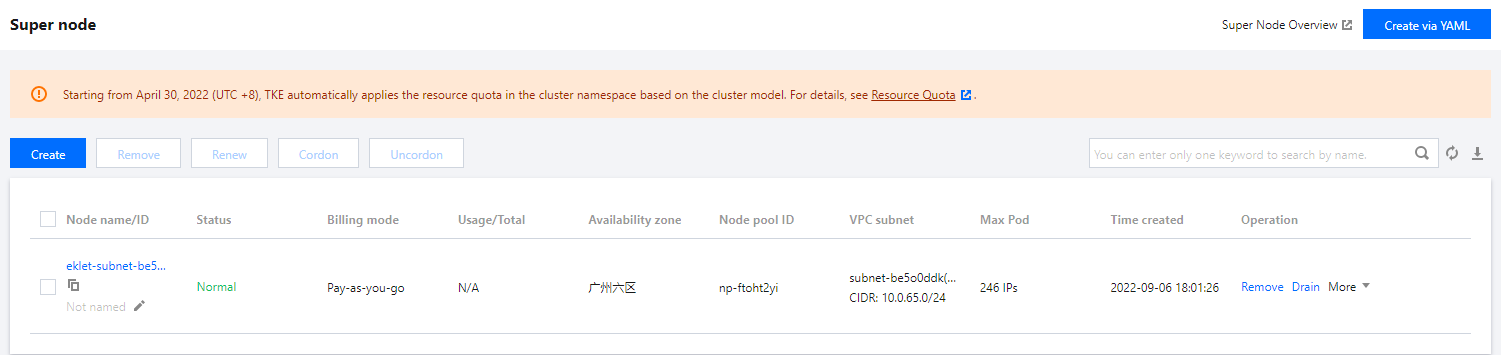

    2. 在超级节点页面,确认您的 TKE 标准集群已包含超级节点,目前仅支持调度到超级节点上的 Pod 开启安全组能力。

    部署示例应用程序

    要对 Pod 使用安全组,您必须将 SecurityGroupPolicy 部署到您的集群。以下步骤向您展示了如何使用 CloudShell 为 Pod 使用安全组策略。除非另有说明,否则请从同一终端完成所有步骤,因为在以下步骤中使用的变量不会跨终端持续存在。

    使用安全组部署示例 Pod

    1. 创建一个安全组以与您的 Pod 一起使用。以下步骤可帮助您创建一个简单的安全组,仅用于说明目的。在生产集群中,您的规则可能会有所不同。
      a. 检索集群的 VPC 和集群安全组的 ID。您在使用时可替换my-cluster

      my_cluster_name=my-cluster
      my_cluster_vpc_id=$(tccli tke DescribeClusters --cli-unfold-argument --ClusterIds $my_cluster_name --filter Clusters[0].ClusterNetworkSettings.VpcId | sed 's/\"//g')
      my_cluster_security_group_id=$(tccli vpc DescribeSecurityGroups --cli-unfold-argument --Filters.0.Name security-group-name --Filters.0.Values tke-worker-security-for-$my_cluster_name --filter SecurityGroupSet[0].SecurityGroupId | sed 's/\"//g')


      b. 为您的 Pod 创建安全组。您在使用时可替换my-pod-security-group。记下运行命令后输出中返回的安全组 ID,您将在后面的步骤中使用它。

      my_pod_security_group_name=my-pod-security-group
      tccli vpc CreateSecurityGroup --GroupName "my-pod-security-group" --GroupDescription "My pod security group"
      my_pod_security_group_id=$(tccli vpc DescribeSecurityGroups --cli-unfold-argument --Filters.0.Name security-group-name --Filters.0.Values my-pod-security-group --filter SecurityGroupSet[0].SecurityGroupId | sed 's/\"//g')
      echo $my_pod_security_group_id


      c. 允许您上一步中创建的 Pod 安全组到集群安全组的 TCP 和 UDP 端口53流量,以允许部署示例中 Pod 可以通过域名访问应用程序。

      tccli vpc CreateSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_cluster_security_group_id --SecurityGroupPolicySet.Ingress.0.Protocol UDP --SecurityGroupPolicySet.Ingress.0.Port 53 --SecurityGroupPolicySet.Ingress.0.SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Action ACCEPT
      tccli vpc CreateSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_cluster_security_group_id --SecurityGroupPolicySet.Ingress.0.Protocol TCP --SecurityGroupPolicySet.Ingress.0.Port 53 --SecurityGroupPolicySet.Ingress.0.SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Action ACCEPT


      d. 需要允许任何协议和端口从安全组关联的 Pod 到任意安全组关联的 Pod 的入站流量。并且允许安全组关联的 Pod 的任何协议和端口的出站流量。

      tccli vpc CreateSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Protocol ALL --SecurityGroupPolicySet.Ingress.0.Port ALL --SecurityGroupPolicySet.Ingress.0.SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Action ACCEPT
      tccli vpc CreateSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Egress.0.Protocol ALL --SecurityGroupPolicySet.Egress.0.Port ALL --SecurityGroupPolicySet.Egress.0.Action ACCEPT

    1. 创建一个 Kubernetes 命名空间来部署资源。
      kubectl create namespace my-namespace



    3. 将 SecurityGroupPolicy 部署到您的集群。
    a. 将以下示例安全策略保存为my-security-group-policy.yaml。如果您更愿意根据服务帐户标签选择 Pod,则可以替换 podSelector 为 serviceAccountSelector,您必须指定一个或另一个选择器。如果指定多个安全组,则所有安全组中的所有规则都会对选定的 Pod 有效。将$my_pod_security_group_id替换为您在上一步中为 Pod 创建安全组时记下的安全组 ID 。

    apiVersion: vpcresources.tke.cloud.tencent.com/v1beta1
    kind: SecurityGroupPolicy
    metadata:
    name: my-security-group-policy
    namespace: my-namespace
    spec:
    podSelector:
    matchLabels:
    app: my-app
    securityGroups:
    groupIds:
    - $my_pod_security_group_id

    注意

    您为 Pod 指定的一个或多个安全组必须满足以下条件:

    • 它们必须存在。
    • 它们必须允许来自集群安全组(for kubelet)的入站请求,允许给 Pod 配置的健康检查可以工作。
    • 您的 CoreDNS pod 的安全组必须允许 Pod 安全组的入站 TCP 和 UDP 端口53流量。
    • 它们必须具有必要的入站和出站规则才能与其他 Pod 进行通信。

    安全组策略仅适用于新调度的 Pod。它们不会影响正在运行的 Pod。如需存量 Pod 生效,则需要您确认存量 Pod 满足上述条件后手动重建。

    b. 部署策略。
    kubectl apply -f my-security-group-policy.yaml

    1. 部署示例应用程序使用您在上一步中 podSelector 指定的 my-app 匹配标签。
      a. 将以下内容保存到名为sample-application.yaml

      apiVersion: apps/v1
      kind: Deployment
      metadata:
      name: my-deployment
      namespace: my-namespace
      labels:
      app: my-app
      spec:
      replicas: 2
      selector:
      matchLabels:
        app: my-app
      template:
      metadata:
        labels:
          app: my-app
      spec:
        terminationGracePeriodSeconds: 120
        containers:
        - name: nginx
          image: nginx:latest
          ports:
          - containerPort: 80
        nodeSelector:
          node.kubernetes.io/instance-type: eklet
        tolerations:
        - effect: NoSchedule
          key: eks.tke.cloud.tencent.com/eklet
          operator: Exists
      ---
      apiVersion: v1
      kind: Service
      metadata:
      name: my-app
      namespace: my-namespace
      labels:
      app: my-app
      spec:
      selector:
      app: my-app
      ports:
      - protocol: TCP
        port: 80
        targetPort: 80


      b. 使用以下命令部署应用程序。当您部署应用程序时,Pod 会优先调度到超级节点上,并且将应用您在上一步中指定的安全组到 Pod 上。

      kubectl apply -f sample-application.yaml

    注意:

    如果您没有使用 nodeSelector 优先调度到超级节点,当 Pod 调度到其他节点的时候,安全组是不生效的并且 kubectl describe pod 会输出 security groups is only support super node, node 10.0.0.1 is not super node

    1. 查看使用示例应用程序部署的 Pod。截止现在为止此终端称为 TerminalA

      kubectl get pods -n my-namespace -o wide


      示例输出如下:

      NAME                             READY   STATUS    RESTARTS   AGE   IP           NODE                             NOMINATED NODE   READINESS GATES
      my-deployment-866ffd8886-9zfrp   1/1     Running   0          85s   10.0.64.10   eklet-subnet-q21rasu6-8bpgyx9r   <none>           <none>
      my-deployment-866ffd8886-b7gzb   1/1     Running   0          85s   10.0.64.3    eklet-subnet-q21rasu6-8bpgyx9r   <none>           <none>

    1. 在另一个终端中进入任意 Pod,此终端称为 TerminalB。替换为上一步输出中返回的 Pod ID。
      kubectl exec -it -n my-namespace my-deployment-866ffd8886-9zfrp -- /bin/bash

    1. 在终端 TerminalB 中确认示例应用程序工作正常。

      curl my-app


      示例输出如下:

      <!DOCTYPE html>
      <html>
      <head>
      <title>Welcome to nginx!</title>
      ...


      您收到了响应是因为运行应用程序的所有 Pod 都与您创建的安全组关联。该安全组包含规则有:

      1. 允许与安全组关联的所有 Pod 之间的所有流量。
      2. 允许 DNS 流量从该安全组出站到您的节点关联的集群安全组,这些节点正在运行 CoreDNS Pod,您的 Pod 会对 my-app 进行域名查找。
    2. TerminalA 中,从集群安全组中删除允许 DNS 通信的安全组规则。

      tccli vpc DeleteSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_cluster_security_group_id --SecurityGroupPolicySet.Ingress.0.Protocol UDP --SecurityGroupPolicySet.Ingress.0.Port 53 --SecurityGroupPolicySet.Ingress.0.SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Action ACCEPT
      tccli vpc DeleteSecurityGroupPolicies --cli-unfold-argument --SecurityGroupId $my_cluster_security_group_id --SecurityGroupPolicySet.Ingress.0.Protocol TCP --SecurityGroupPolicySet.Ingress.0.Port 53 --SecurityGroupPolicySet.Ingress.0.SecurityGroupId $my_pod_security_group_id --SecurityGroupPolicySet.Ingress.0.Action ACCEPT

    1. TerminalB,尝试再次访问应用程序。

      curl my-app


      尝试失败,因为 Pod 不能访问 CoreDNS Pod,集群安全组不再允许从与您安全组关联的 Pod 中进行 DNS 通信。
      如果您尝试使用 IP 地址访问应用程序,您仍然会收到响应,因为所有端口都允许在具有与其关联的安全组的 pod 之间进行,并且不需要域名查找。

    2. 完成试验后,您可以使用以下命令删除创建的示例安全组策略、应用程序和安全组。

      kubectl delete namespace my-namespace
      tccli vpc DeleteSecurityGroup --cli-unfold-argument --SecurityGroupId $my_pod_security_group_id
