接入腾讯云 WAF

最后更新时间：2024-08-12 17:49:23

背景
﻿腾讯云 WAF （Web 应用防火墙）支持接入腾讯云负载均衡（CLB），但需要使用七层的监听器（HTTP/HTTPS）：
﻿
﻿
﻿
而 Nginx Ingress 默认使用四层的 CLB 监听器：
﻿
﻿
﻿
本文为您介绍将 Nginx Ingress 所使用的 CLB 监听器改为七层监听器。
使用 specify-protocol 注解
TKE 的 Service 支持使用 service.cloud.tencent.com/specify-protocol 这个注解来修改 CLB 监听器协议，详情请参见 Service 扩展协议。
values.yaml 配置示例：
controller:
  service:
    annotations:
      service.cloud.tencent.com/specify-protocol: |﻿
        {
          "80": {
            "protocol": [
              "HTTP"
            ],
            "hosts": {
              "a.example.com": {},
              "b.example.com": {}
            }
          },
          "443": {
            "protocol": [
              "HTTPS"
            ],
            "hosts": {
              "a.example.com": {
                "tls": "cert-secret-a"
              },
              "b.example.com": {
                "tls": "cert-secret-b"
              }
            }
          }
        }
实际使用的 Ingress 规则中涉及的域名，也需要在注解中的 hosts 字段进行配置。
HTTPS 监听器需要证书，先在 我的证书 中创建好证书，然后在 TKE 集群中创建 Secret（需在 Nginx Ingress 所在的命名空间），Secret 的 Key 为 qcloud_cert_id，Value 为对应的证书 ID，然后在注解里引用 secret 名称。
targetPorts 需要将 https 端口指向 nginx ingress 的 80 (http)，避免 CLB 的 443 流量转到 nginx ingress 的 443 端口（会导致双重证书，转发失败）。
不需要 HTTP 流量可以将 enableHttp 置为 false。
注意：

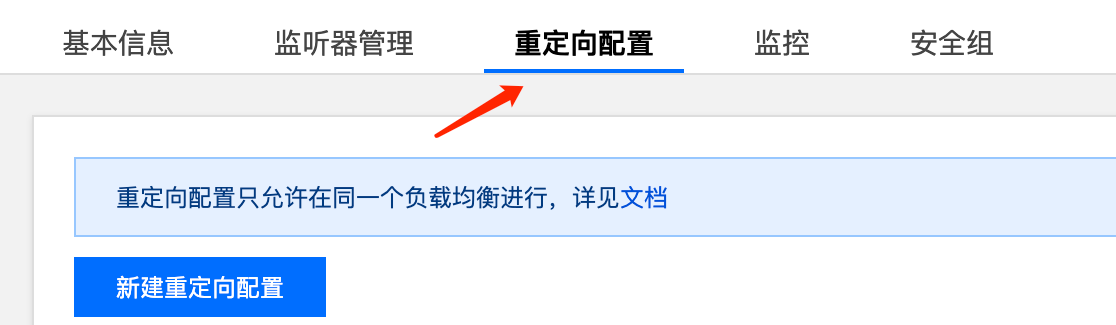

如果需要将 HTTP 的流量重定向到 HTTPS，可以在 CLB 控制台找到 nginx ingress 使用的 CLB 实例（实例 ID 可通过查看 nginx ingress controller 的 service 的 yaml 获取），在实例页面手动配置下重定向规则：
﻿
﻿
﻿
操作步骤
1. 在 我的证书 里上传证书并复制证书 ID。
2. 在 nginx ingress 所在 namespace 创建对应的证书 secret（引用证书 ID）：
apiVersion: v1
kind: Secret
metadata:
  name: cert-secret-test
  namespace: ingress-nginx
stringData: # 用 stringData 就不需要手动 base64 转码
  # highlight-next-line
  qcloud_cert_id: E2pcp0Fy
type: Opaque
3. 配置 values.yaml：
controller: # 以下配置将依赖镜像替换为了 docker hub 上的 mirror 镜像以保证在国内环境能正常拉取
  image:
    registry: docker.io
    image: k8smirror/ingress-nginx-controller
  admissionWebhooks:
    patch:
      image:
        registry: docker.io
        image: k8smirror/ingress-nginx-kube-webhook-certgen
  defaultBackend:
    image:
      registry: docker.io
      image: k8smirror/defaultbackend-amd64
  opentelemetry:
    image:
      registry: docker.io
      image: k8smirror/ingress-nginx-opentelemetry
  service:
    enableHttp: false
    targetPorts:
      https: http
    annotations:
      service.cloud.tencent.com/specify-protocol: |﻿
        {
          "80": {
            "protocol": [
              "HTTP"
            ],
            "hosts": {
              "test.example.com": {}
            }
          },
          "443": {
            "protocol": [
              "HTTPS"
            ],
            "hosts": {
              "test.example.com": {
                "tls": "cert-secret-test"
              }
            }
          }
        }

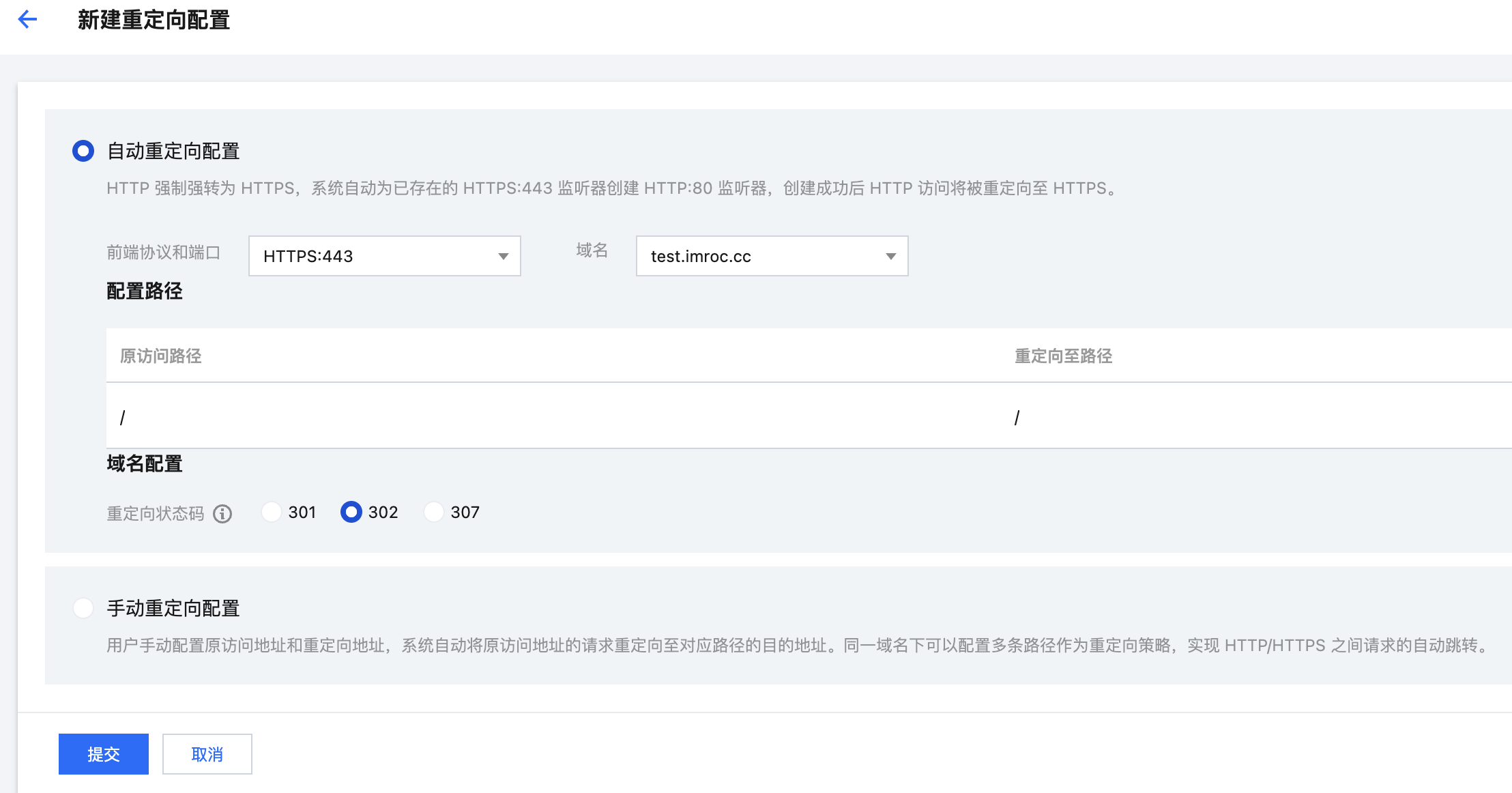

4. 如果需要，将 HTTP 自动重定向到 HTTPS，去 CLB 控制台配置下重定向规则：

﻿
﻿
5. 部署测试应用和 Ingress 规则：
apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: nginx
  type: NodePort
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - image: nginx:latest
          name: nginx
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx
spec:
  ingressClassName: nginx
  rules:
    - host: test.example.com
      http:
        paths:
          - backend:
              service:
                name: nginx
                port:
                  number: 80
            path: /
            pathType: Prefix
6. 配置 hosts 或域名解析后，测试功能是否正常：

﻿
﻿
﻿
﻿
配置 WAF
Nginx Ingress 配置好后，确认对应的 CLB 监听器已经改为了 HTTP/HTTPS，则已满足 Nginx Ingress 接入 WAF 的前提条件，可以根据 WAF 官方文档 的指引来进行配置，最终完成 Nginx Ingress 的 WAF 接入。
