操作场景

腾讯云 Kubernetes 集群实现蓝绿发布或灰度发布通常需向集群额外部署其他开源工具，例如 Nginx Ingress、Traefik 或将业务部署至服务网格 Service Mesh，利用服务网格的能力实现。这些方案均具有一定难度，若您的蓝绿发布或灰度需求不复杂，且不期望集群引入过多的组件或复杂的用法，则可参考本文利用 Kubernetes 原生的特性以及腾讯云容器服务 TKE 标准集群和 TKE Serverless 集群自带的 LB 插件实现简单的蓝绿发布和灰度发布。

注意：

本文仅适用于 TKE 标准集群及 TKE Serverless 集群。

原理介绍

用户通常使用 Deployment、StatefulSet 等 Kubernetes 自带的工作负载来部署业务，每个工作负载管理一组 Pod。以 Deployment 为例，示意图如下：

通常还会为每个工作负载创建对应的 Service，Service 通过 selector 来匹配后端 Pod，其他服务或者外部通过访问 Service 即可访问到后端 Pod 提供的服务。如需对外暴露可直接将 Service 类型设置为 LoadBalancer，LB 插件会自动为其创建腾讯云负载均衡 CLB 作为流量入口。

蓝绿发布原理

以 Deployment 为例，集群中已部署两个不同版本的 Deployment，其 Pod 拥有共同的 label。但有一个 label 值不同，用于区分不同的版本。Service 使用 selector 选中了其中一个版本的 Deployment 的 Pod，此时通过修改 Service 的 selector 中决定服务版本的 label 的值来改变 Service 后端对应的 Deployment，即可实现让服务从一个版本直接切换到另一个版本。示意图如下：

灰度发布原理

用户通常会为每个工作负载创建一个 Service，但 Kubernetes 未限制 Servcie 需与工作负载一一对应。Service 通过 selector 匹配后端 Pod，若不同工作负载的 Pod 被同一 selector 选中，即可实现一个 Service 对应多个版本工作负载。调整不同版本工作版本的副本数即调整不同版本服务的权重。示意图如下：

操作步骤

使用 YAML 创建资源

本文提供以下两种方式使用 YAML 部署工作负载及创建 Servcie：

• 方式1：登录 容器服务控制台，选择集群 ID 进入集群详情页，单击详情页右上角的YAML创建资源，并将本文示例的 YAML 文件内容输入编辑界面。
• 方式2：将示例 YAML 保存为文件，再使用 kubectl 指定 YAML 文件进行创建。例如 kubectl apply -f xx.yaml。

部署多版本工作负载

1. 在集群中部署第一个版本的 Deployment，本文以 nginx 为例。YAML 示例如下：

   apiVersion: apps/v1
   kind: Deployment
   metadata:
   name: nginx-v1
   spec:
   replicas: 3
   selector:
   matchLabels:
     app: nginx
     version: v1
   template:
   metadata:
     labels:
       app: nginx
       version: v1
   spec:
     containers:
     - name: nginx
       image: "openresty/openresty:centos"
       ports:
       - name: http
         protocol: TCP
         containerPort: 80
       volumeMounts:
       - mountPath: /usr/local/openresty/nginx/conf/nginx.conf
         name: config
         subPath: nginx.conf
     volumes:
     - name: config
       configMap:
         name: nginx-v1
   ---
   apiVersion: v1
   kind: ConfigMap
   metadata:
   labels:
   app: nginx
   version: v1
   name: nginx-v1
   data:
   nginx.conf: |-
   worker_processes  1;
    events {
       accept_mutex on;
       multi_accept on;
       use epoll;
       worker_connections  1024;
   }
    http {
       ignore_invalid_headers off;
       server {
           listen 80;
           location / {
               access_by_lua '
                   local header_str = ngx.say("nginx-v1")
               ';
           }
       }
   }



2. 再部署第二个版本的 Deployment，本文以 nginx 为例。YAML 示例如下：

   apiVersion: apps/v1
   kind: Deployment
   metadata:
   name: nginx-v2
   spec:
   replicas: 3
   selector:
   matchLabels:
     app: nginx
     version: v2
   template:
   metadata:
     labels:
       app: nginx
       version: v2
   spec:
     containers:
     - name: nginx
       image: "openresty/openresty:centos"
       ports:
       - name: http
         protocol: TCP
         containerPort: 80
       volumeMounts:
       - mountPath: /usr/local/openresty/nginx/conf/nginx.conf
         name: config
         subPath: nginx.conf
     volumes:
     - name: config
       configMap:
         name: nginx-v2
   ---
   apiVersion: v1
   kind: ConfigMap
   metadata:
   labels:
   app: nginx
   version: v2
   name: nginx-v2
   data:
   nginx.conf: |-
   worker_processes  1;
    events {
       accept_mutex on;
       multi_accept on;
       use epoll;
       worker_connections  1024;
   }
    http {
       ignore_invalid_headers off;
       server {
           listen 80;
           location / {
               access_by_lua '
                   local header_str = ngx.say("nginx-v2")
               ';
           }
       }
   }

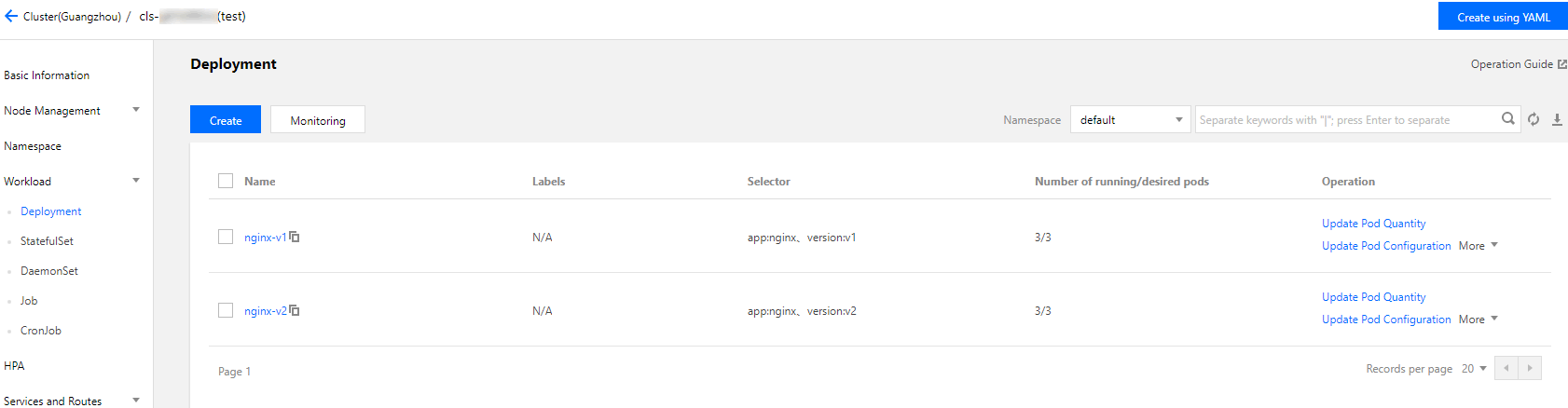

3. 登录 容器服务控制台，在集群的工作负载 > Deployment 页查看部署情况。如下图所示：


实现蓝绿发布

1. 为部署的 Deployment 创建 LoadBalancer 类型的 Service 对外暴露服务，指定使用 v1 版本的服务。YAML 示例如下：

   apiVersion: v1
   kind: Service
   metadata:
   name: nginx
   spec:
   type: LoadBalancer
   ports:
   - port: 80
   protocol: TCP
   name: http
   selector:
   app: nginx
   version: v1


2. 执行以下命令，测试访问。

   for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址


返回结果如下，均为 v1 版本的响应。

nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1

3. 通过控制台或 kubectl 方式修改 Service 的 selector，使其选中 v2 版本的服务：

• 通过控制台修改：

  1. 进入集群详情页，选择左侧服务与路由 > Service。

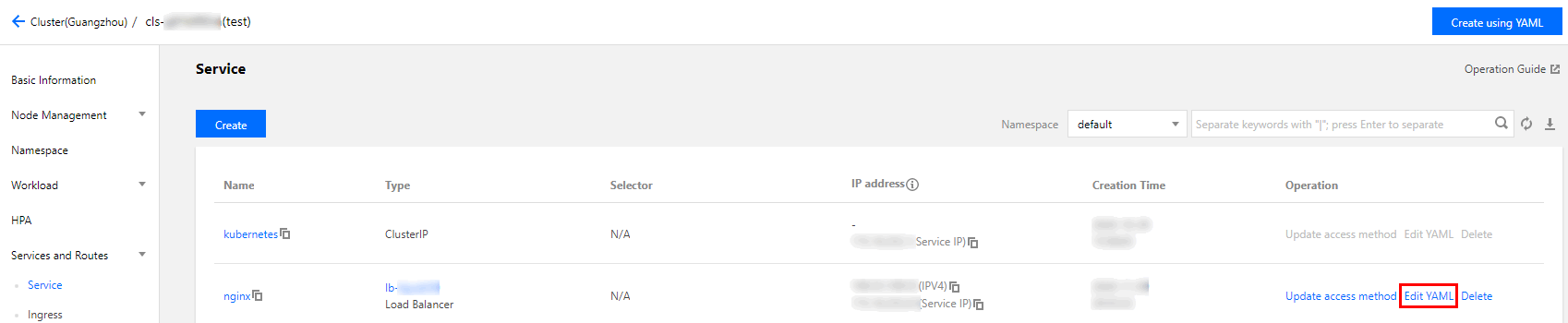

  2. 在 “Service” 页面中选择需修改 Service 所在行右侧的编辑YAML。如下图所示：

     修改 selector 部分为如下内容：

      selector:
     app: nginx
     version: v2


  3. 单击完成。

• 通过 kubectl 修改：

  kubectl patch service nginx -p '{"spec":{"selector":{"version":"v2"}}}'


4. 执行以下命令，再次测试访问。

   $ for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址


返回结果如下，均为 v2 版本的响应，成功实现了蓝绿发布。

nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v2

实现灰度发布

1. 对比蓝绿发布，不指定 Service 使用 v1 版本服务。即从 selector 中删除 version 标签，让 Service 同时选中两个版本的 Deployment 的 Pod。YAML 示例如下：

   apiVersion: v1
   kind: Service
   metadata:
   name: nginx
   spec:
   type: LoadBalancer
   ports:
   - port: 80
   protocol: TCP
   name: http
   selector:
   app: nginx


2. 执行以下命令，测试访问。

   for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址


返回结果如下，一半是 v1 版本的响应，另一半是 v2 版本的响应。

nginx-v1
nginx-v1
nginx-v2
nginx-v2
nginx-v2
nginx-v1
nginx-v1
nginx-v1
nginx-v2
nginx-v2

3. 通过控制台或 kubectl 方式调节 v1 和 v2 版本的 Deployment 的副本，将 v1 版本调至 1 个副本，v2 版本调至 4 个副本：

• 通过控制台修改：
  1. 进入集群的工作负载 > Deployment 页，选择 v1 版本 Deployment 所在行右侧的更多 > 编辑YAML。
  2. 在 YAML 编辑页面，将 v1 版本的 .spec.replicas 修改为1并单击完成。
  3. 重复上述步骤，将 v2 版本的 .spec.replicas 修改为4并单击完成。
• 通过 kubectl 修改：

  kubectl scale deployment/nginx-v1 --replicas=1
  kubectl scale deployment/nginx-v2 --replicas=4


4. 执行以下命令，再次进行访问测试。

   for i in {1..10}; do curl EXTERNAL-IP; done; # 替换 EXTERNAL-IP 为 Service 的 CLB IP 地址


返回结果如下，10次访问中仅2次返回了 v1 版本，v1 与 v2 的响应比例与其副本数比例一致，为 1:4。通过控制不同版本服务的副本数就实现了灰度发布。

nginx-v2
nginx-v1
nginx-v2
nginx-v2
nginx-v2
nginx-v2
nginx-v1
nginx-v2
nginx-v2
nginx-v2
